七弯叶片开式离心泵叶轮结构设计

　　这款开式离心泵叶轮主要适配低粘度洁净流体输送工况，常见于民用供水、小型循环水系统、轻工况化工流体输送场景，作为离心泵的核心做功部件，其几何参数直接决定泵组的水力效率、抗气蚀性能与运行稳定性。设计阶段优先考虑叶片出口安放角与包角的匹配，七片后弯式叶片采用大曲率平滑过渡构型，能够在叶轮旋转时持续对流体做功，将电机输入的机械能转化为流体的压力能与动能，同时后弯叶片的构型可有效降低流体在叶轮流道内的脱流风险，减少运行过程中的水力脉动，降低泵组振动与噪声水平。叶轮采用轮毂与叶片一体化构型，中心设置标准轴孔与键槽定位结构，安装时可直接与泵轴配合，通过轴端锁紧结构实现轴向固定，轮毂端面的定位台阶可与泵腔密封件配合，减少流体从轮毂间隙的泄漏损失。

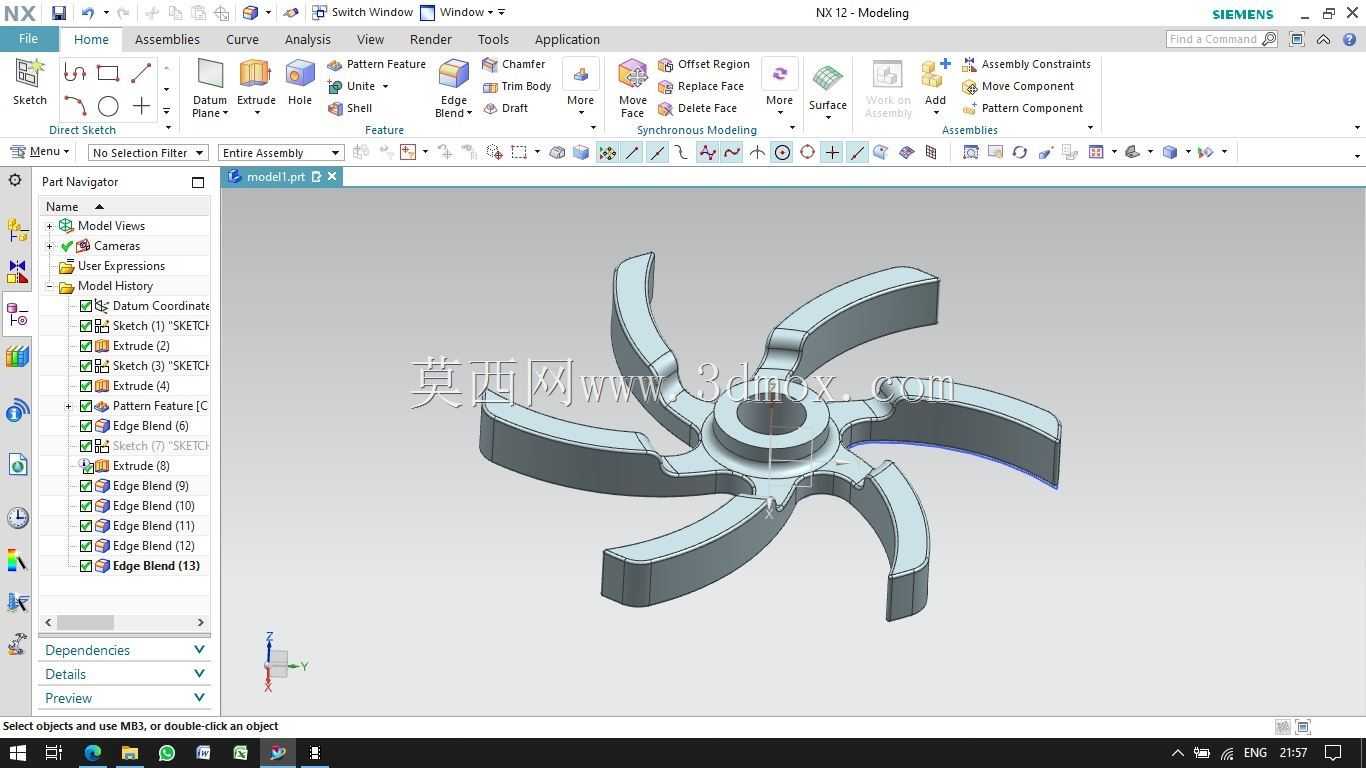

　　叶片前缘做了小圆角修型处理，可降低流体进入叶轮流道时的冲击损失，提升叶轮的入口吸入性能，减少气蚀发生的概率；叶片出口边做了等厚切边处理，保证流体流出叶轮时的速度环量均匀，匹配后续涡室的流道设计，降低水力损失。流道宽度采用等宽渐变设计，从入口到出口平滑过渡，避免流道截面突变造成的局部涡流，对于输送含少量微小固体颗粒的流体也有一定的适配性，不易发生流道堵塞。建模过程中严格控制叶片型面的曲面连续性，所有过渡圆角均做了相切约束，保证后续数控加工或模具成型时的工艺可行性，叶片厚度从根部到前缘逐渐减薄，在保证结构强度满足额定转速下离心力载荷要求的前提下，尽可能降低叶片对流体的排挤效应，提升过流面积利用率。安装边界方面，叶轮的外径尺寸匹配对应功率泵组的涡室入口直径，轴向安装尺寸需保证叶轮出口与涡室隔舌的间隙在设计范围内，间隙过大会增加回流损失，间隙过小则容易出现动静碰磨，影响泵组运行安全。
