十字轴式万向传动连接结构

　　在动力传输系统的布局中，经常会遇到两根传动轴无法实现严格同轴布置的工况，比如底盘布置中受悬架跳动影响的传动路径、工业设备中跨单元的动力衔接、工程机械中受机架形变影响的轴系连接，这类场景下刚性联轴器无法补偿轴线的相对偏移，强行使用会造成轴系附加载荷激增、轴承过早磨损、连接螺栓断裂等故障，而万向节正是为解决这类变角度动力传递需求设计的核心部件。

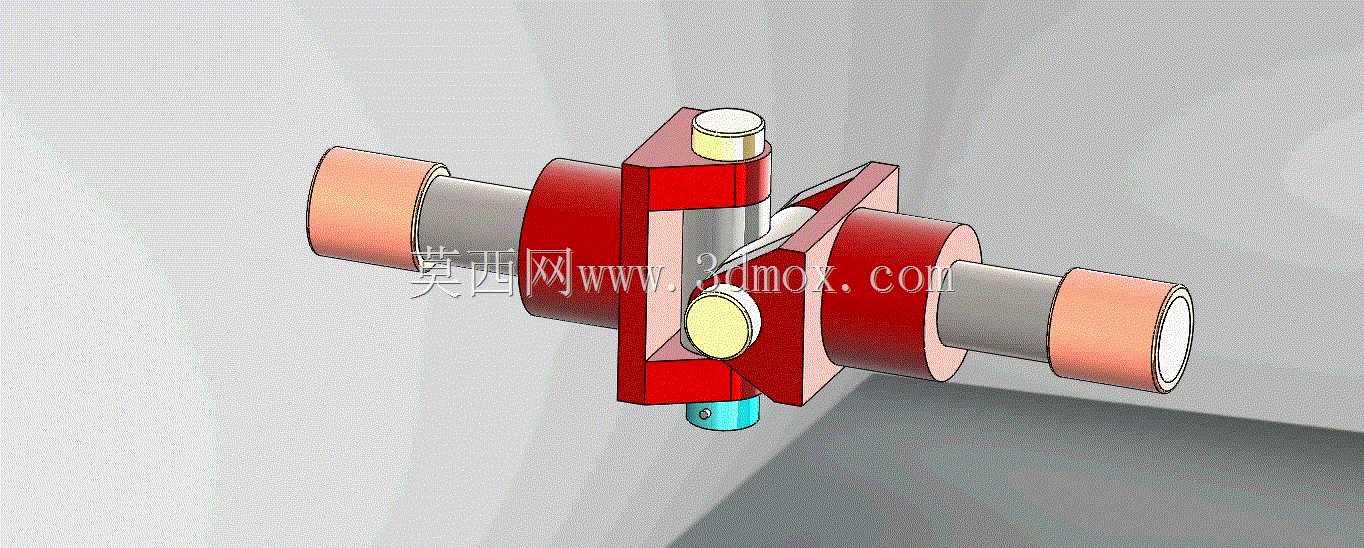

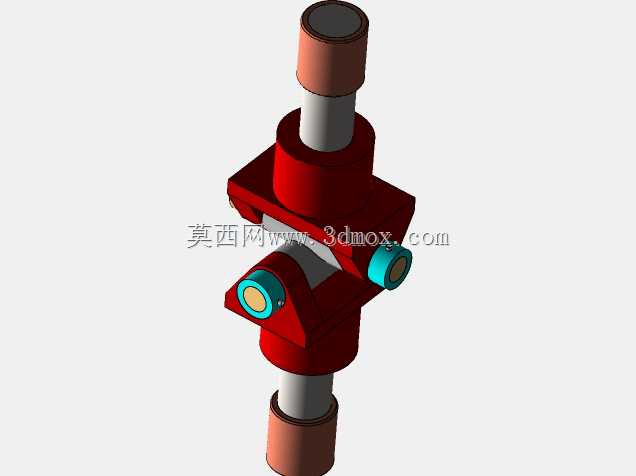

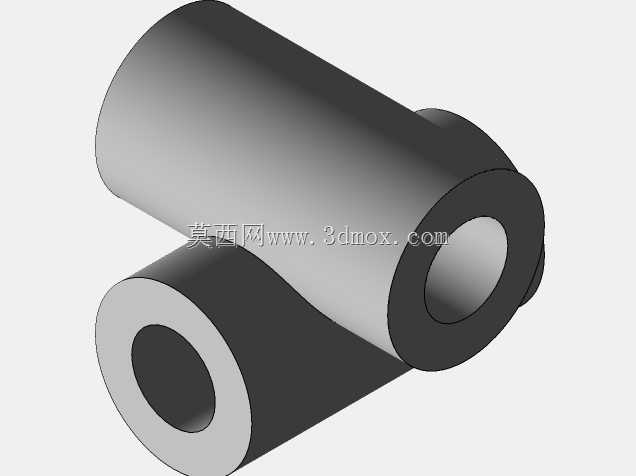

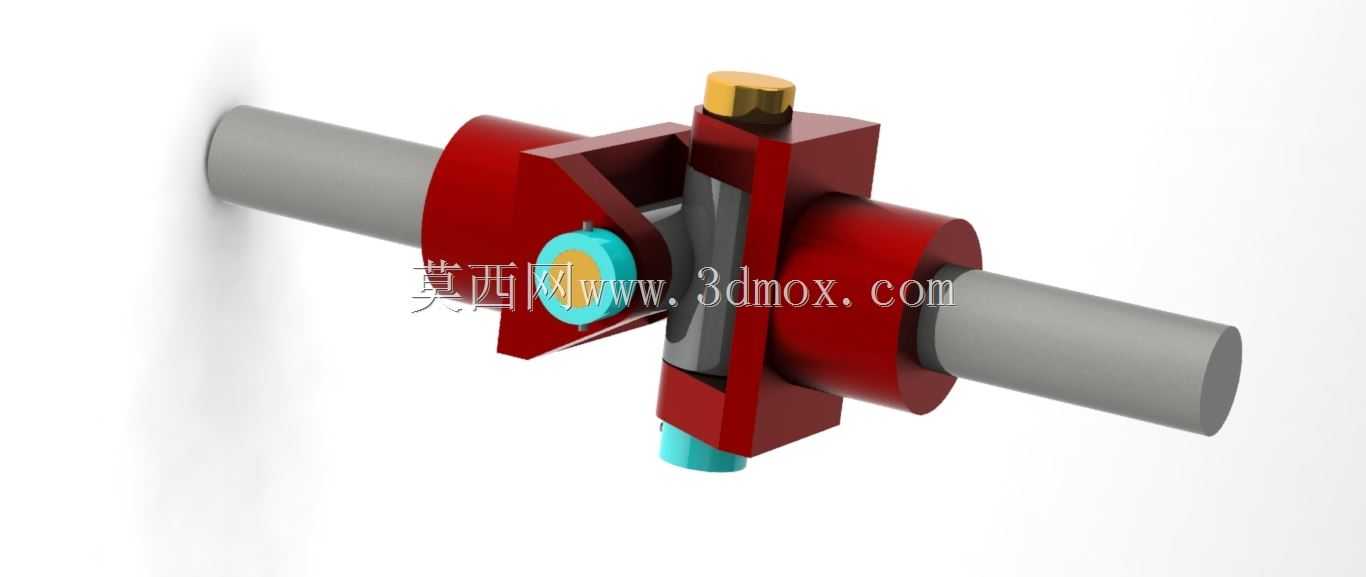

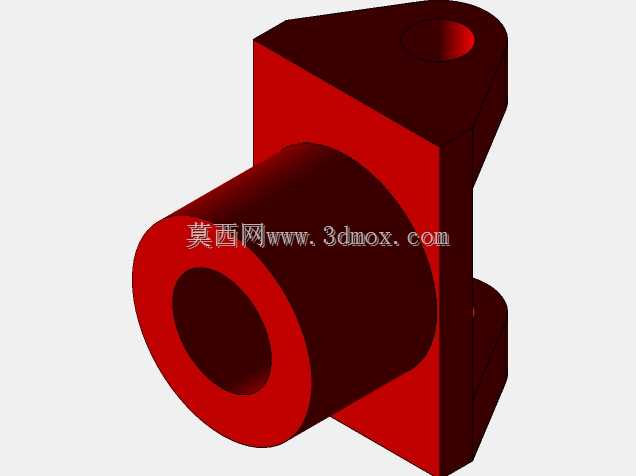

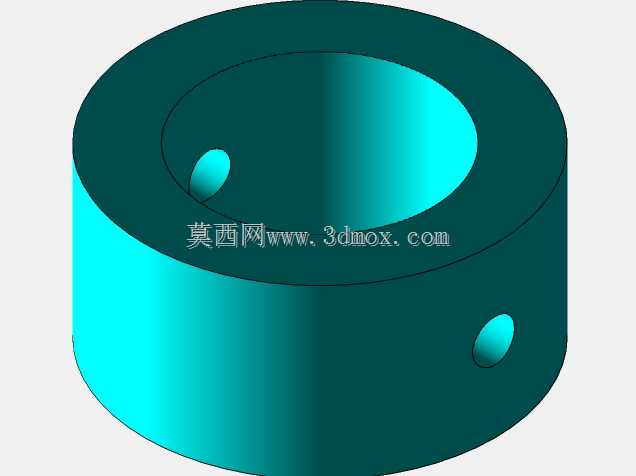

　　本次呈现的万向节结构采用十字轴式核心传动方案，两端的轴叉分别与待连接的两根传动轴配合，中间十字轴作为扭矩传递的核心铰接件，可实现两轴之间在一定角度范围内的相对摆动，补偿安装过程中产生的同轴度误差，同时适配设备运行过程中因机架形变、部件位移产生的轴线角度变化。从结构细节来看，轴叉与十字轴的配合部位设置了耐磨衬套结构，能够降低铰接部位的转动摩擦阻力，减少长期运转过程中的磨损量，延长部件的维护周期；十字轴端部设置了轴向限位结构，避免运转过程中轴叉与十字轴发生轴向窜动脱出，保障传动过程的可靠性。

　　从安装边界来看，该万向节的两端轴孔采用等径设计，适配同直径的圆轴连接，轴叉外侧的连接部位可通过销接、键连接等方式与传动轴实现周向固定，确保扭矩传递过程中不会出现打滑失效。整体结构的径向尺寸控制紧凑，不会占用过多的安装空间，可适配布置空间受限的传动场景；轴向长度预留了足够的摆动余量，允许两轴之间的夹角在常规工况范围内动态变化，不会出现运动干涉问题。

　　在实际应用中，这类万向节广泛用于车辆的传动系统中，连接变速器输出轴与驱动桥输入轴，补偿车辆行驶过程中悬架跳动带来的轴线位置变化；也可用于工业机床、输送设备、农业机械的传动系统中，解决不同安装基准的轴系之间的动力传递问题。设计过程中需要重点校核十字轴的抗扭强度、轴叉部位的抗弯强度，同时核算铰接部位的接触应力，确保在额定扭矩载荷下不会出现塑性变形或疲劳损坏；另外还需要考虑铰接部位的润滑路径设计，保障长期运转过程中摩擦面能够得到有效润滑，降低磨损速率。该结构的建模过程严格按照机械传动的公差配合要求，还原了各部件之间的装配关系，可直接用于传动系统的装配干涉校验、运动仿真分析，也可作为选型参考用于同类传动部件的方案比对。
