多面安装多孔位集成式曲轴箱体结构

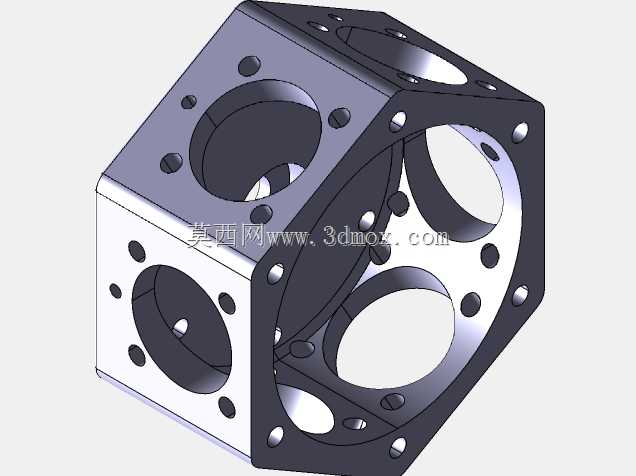

　　该曲轴箱结构主要应用于小型动力传动单元、精密传感检测配套动力模组以及多轴联动实验台架的动力端集成场景，作为动力传递路径中的核心承载壳体，需要同时容纳曲轴组件、传动轴承、密封端盖以及配套的传感检测元件，为内部运动构件提供稳定的安装基准与防护屏障。从实际使用需求出发，该箱体采用正六面体基础构型，六个端面均预留了大直径轴系穿装孔位，可根据实际传动布局需求，在任意端面布置输入输出轴的连接结构，无需额外设计转接法兰，大幅缩减多轴动力单元的整体安装空间。每个端面的大孔周边均匀布置了多组螺纹安装孔，可直接适配标准规格的轴承端盖、密封压盖以及外部连接件的安装需求，孔位间距经过公差校核，可保证端盖安装后与箱体端面的贴合度满足密封要求，

　　避免内部润滑介质泄漏。设计过程中优先考虑了安装边界的兼容性，箱体各棱边做了等尺寸倒角处理，既消除了加工过程中的应力集中风险，也避免安装时与周边配套构件发生干涉，相邻端面的孔位布局保持统一模数，可支持箱体在安装基座上进行90度为间隔的姿态调整，适配不同走向的轴系传动需求。箱体壁厚经过受力仿真校核，在满足内部曲轴运转时的动载荷承载要求的前提下，尽可能缩减了非受力区域的壁厚，在控制整体重量的同时，保证各安装孔位周边的实体厚度足够承受螺栓预紧力，长期使用不会出现孔位开裂、变形等问题。内部型腔采用等距偏移设计，可容纳偏心曲轴的回转运动轨迹，预留的间隙刚好满足润滑介质的流动需求，不会出现曲轴运转时与箱体内壁发生剐蹭的问题，同时也避免了型腔过大导致的润滑介质填充量过多、整机重量冗余的问题。各端面的大孔同轴度公差按照IT7级精度控制，可保证两端安装的轴承保持同轴状态，避免曲轴运转时出现附加径向载荷，延长轴承与曲轴的使用寿命。
