盘形凸轮直动顶杆传动接头结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:597862
  • 盘形凸轮直动顶杆传动接头结构
  • 盘形凸轮直动顶杆传动接头结构
  • 盘形凸轮直动顶杆传动接头结构
  • 盘形凸轮直动顶杆传动接头结构
  • 盘形凸轮直动顶杆传动接头结构
  • 盘形凸轮直动顶杆传动接头结构

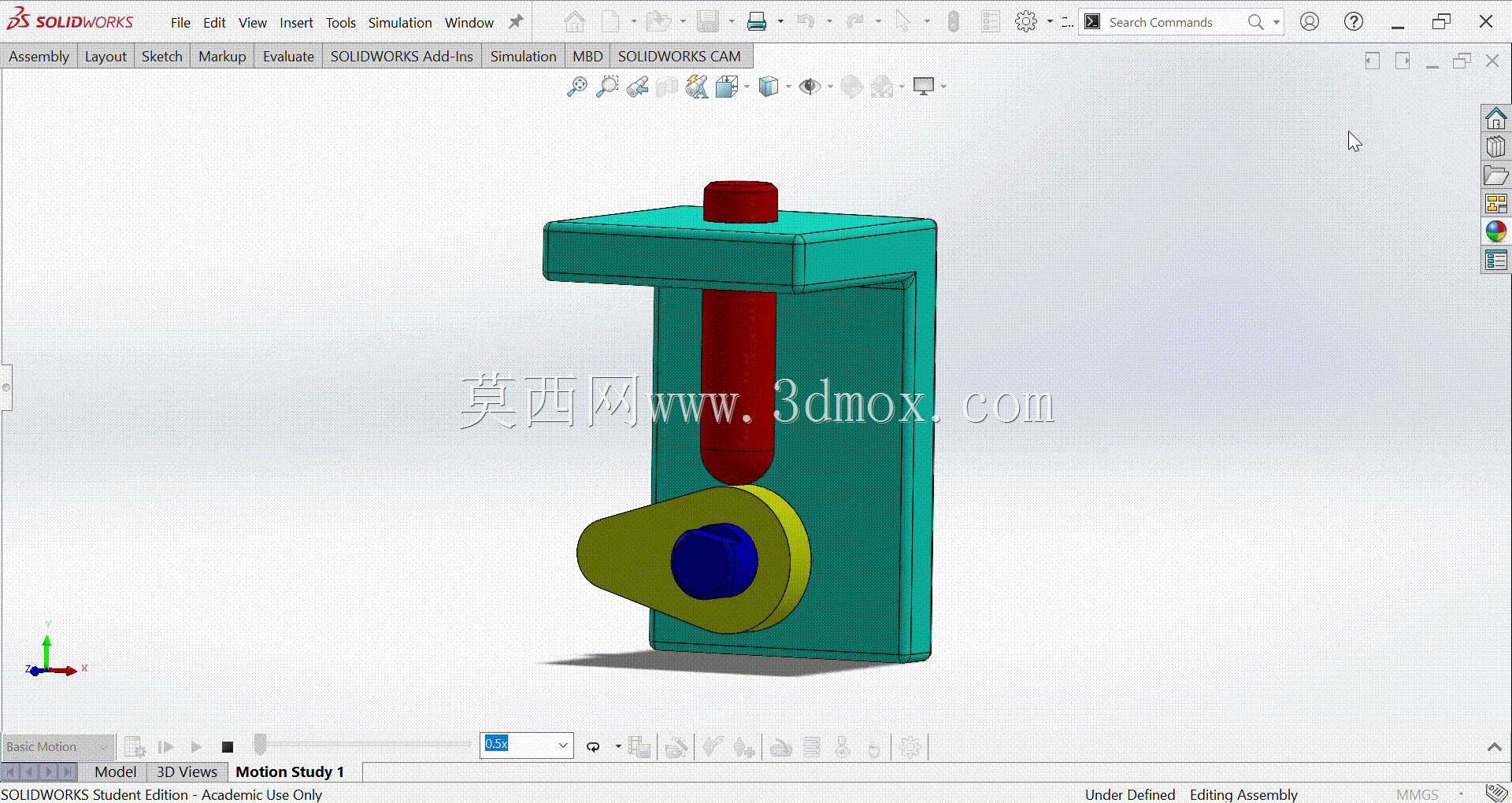

  这套凸轮接头结构是典型的盘形凸轮驱动直动从动件的传动单元,在自动化检测设备、轻工包装机械的工位切换、行程触发场景中应用十分广泛,核心作用是把凸轮的连续回转运动,转化为顶杆沿竖直方向的往复直线动作,可用于触发传感器触点、完成小行程的工位顶推、物料挡停等执行动作,相比气缸直驱的方案,这套纯机械传动结构不需要额外布置气路与电控阀组,在紧凑安装空间内就能实现固定规律的往复动作,动作时序完全由凸轮轮廓曲线决定,运行稳定性更高,不会出现气压波动导致的行程偏差。

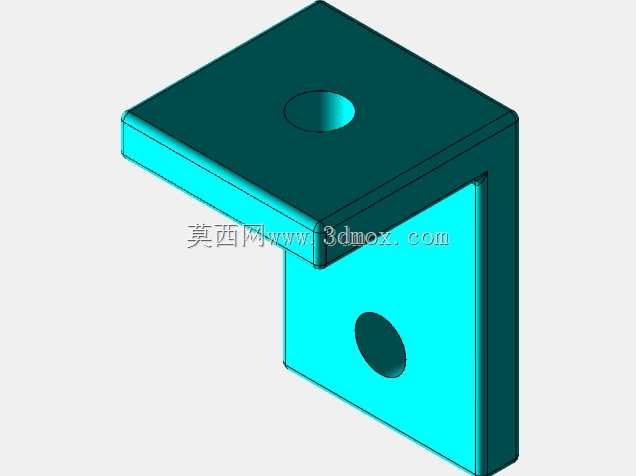

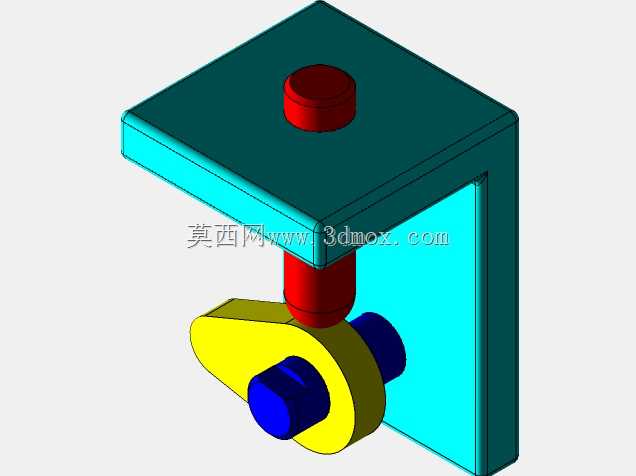

  从结构组成来看,整套组件包含C型安装基座、偏心盘形凸轮、带圆弧端头的直动顶杆、凸轮转轴、顶杆复位结构几个核心部分,C型基座采用单侧开口的框型结构,既为顶杆提供竖直方向的滑动导向约束,也为凸轮转轴提供下部的安装支撑,基座的背板预留了安装孔位,可直接通过螺栓固定在设备的安装立板上,安装时需要保证凸轮转轴的轴线与顶杆的运动轴线处于同一平面,避免出现侧向卡滞。顶杆的下端采用圆弧端头设计,和凸轮轮廓面始终保持线接触,相比平面端头能有效减少接触应力,降低长期运行的磨损量,顶杆上部穿出基座上盖板的导向孔,端头可根据实际使用需求加装触发头、压块等执行端配件。

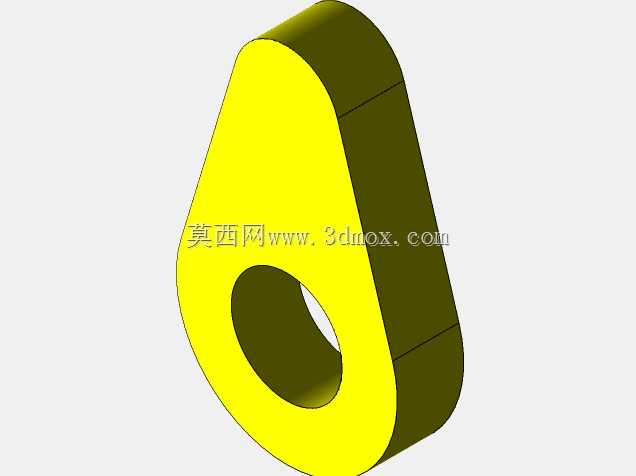

  设计过程中,凸轮的轮廓曲线是核心设计点,这套结构采用的是偏心圆弧轮廓的盘形凸轮,加工难度低,升程与回程的运动规律平缓,没有刚性冲击,适合中低速的往复动作场景,凸轮的偏心距直接决定顶杆的工作行程,建模时需要先确定所需的顶杆行程,再反推凸轮的基圆半径与偏心距,同时要校核顶杆在最高升程位置时,不会和基座上盖板出现运动干涉,最低位置时顶杆下端不会脱离凸轮轮廓面。基座的导向孔长度经过匹配设计,导向长度大于顶杆直径的2.5倍,能有效避免顶杆往复运动时出现歪斜卡滞,凸轮转轴和基座的安装孔之间预留了轴承安装位,实际装配时可加装滑动衬套或者微型滚动轴承,降低转轴转动的摩擦阻力。

  从安装边界来看,整套结构的横向占用空间较小,竖直方向的总高度随凸轮转动在最小闭合高度与最大升程高度之间变化,选型时需要预留足够的顶部运动空间,避免顶杆伸出时和上方的其他设备部件发生碰撞,基座的安装孔位采用标准孔距设计,可兼容大部分常规自动化设备的安装型材间距,不需要额外做安装转接。这套结构的运动逻辑清晰,零件数量少,加工装配难度低,既可以直接作为独立的传动单元集成到专用设备中,也可以作为凸轮机构教学的演示模型,帮助设计人员理解盘形凸轮直动从动件的运动原理与干涉校核要点,建模时所有配合面都预留了合理的装配公差,顶杆和导向孔之间采用间隙配合,保证滑动顺畅的同时不会出现过大的晃动间隙。
