立式曲柄滑块传动组件结构设计

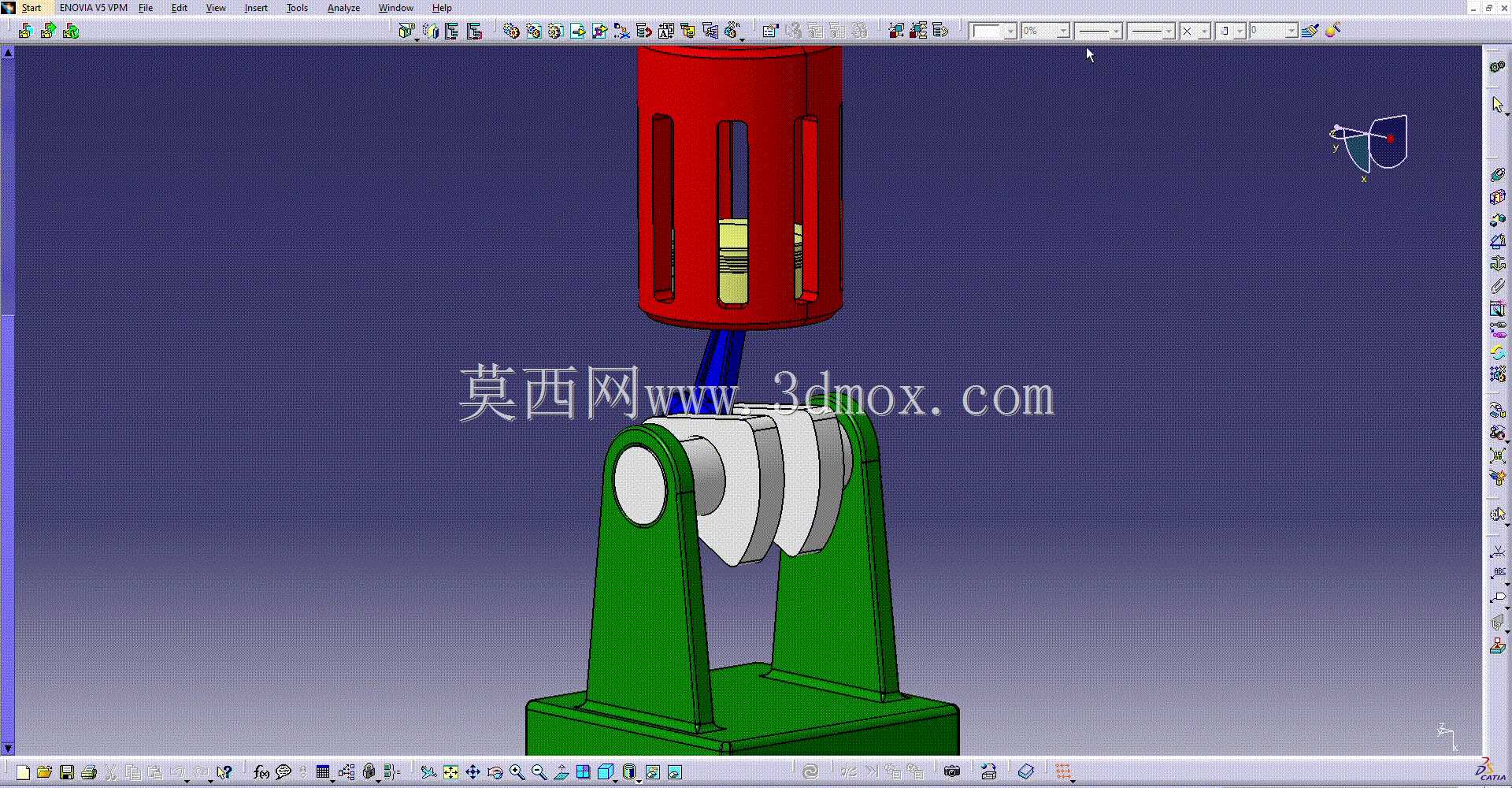

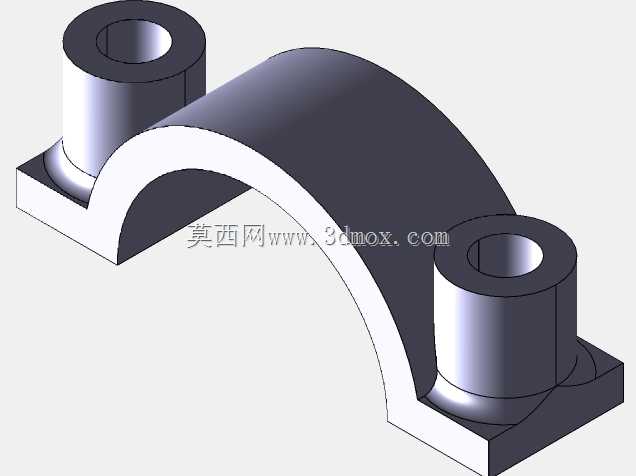

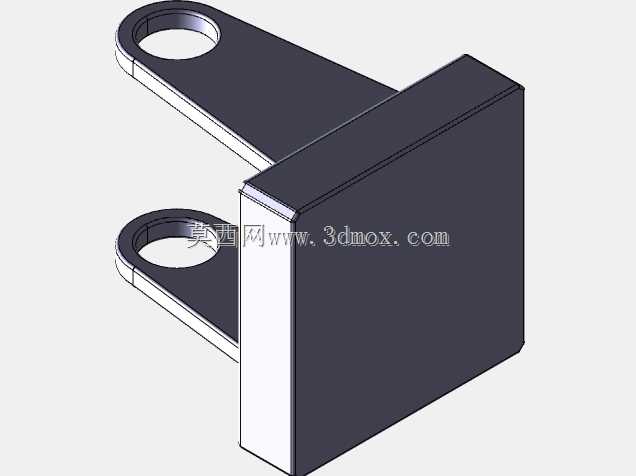

　　这套曲柄滑块组件是典型的回转-往复运动转换机构，在自动化产线的送料工位、小型冲压设备的执行端、检测仪器的采样驱动单元中都有广泛适配场景，核心作用是将连续回转输入转化为可控的直线往复输出，相比气缸直驱的方案，它能通过曲柄半径精准控制滑块行程，运动轨迹刚性更强，不会出现气动驱动的行程漂移问题，适合对位移重复精度有要求的工位。从结构设计来看，组件底部采用一体式铸造支座，两个对称的立式支撑臂预留了曲柄轴的安装孔位，孔位同轴度公差控制在0.02mm以内，避免曲柄转动时出现卡滞、偏磨的问题；曲柄部分采用偏心轮加连杆的铰接结构，铰接位置都设计了耐磨衬套的安装槽，日常维护时只需要更换衬套就能恢复配合精度，不需要整体更换构件；

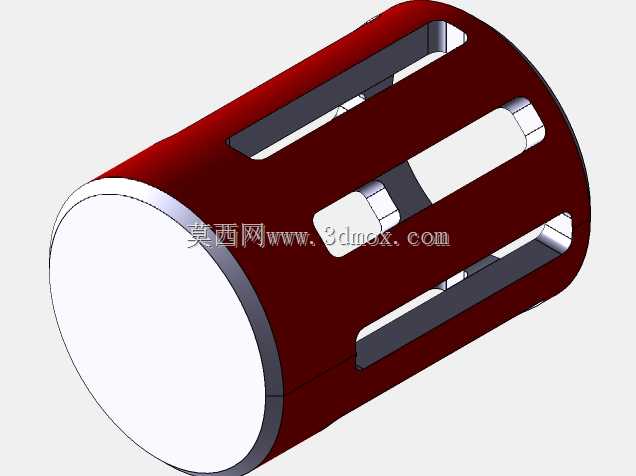

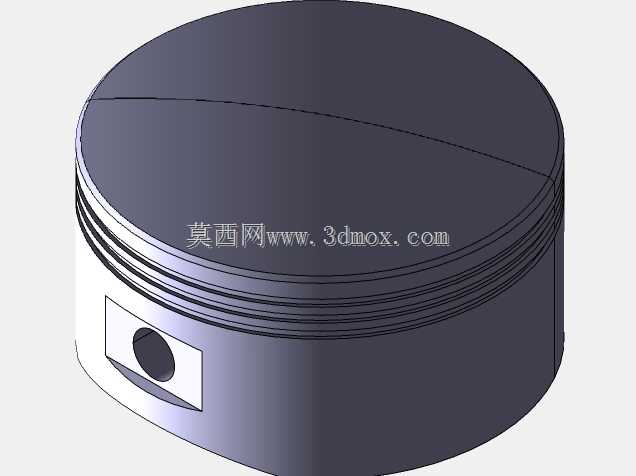

　　上部的滑块导向套采用长行程圆柱导向结构，导向长度是滑块直径的2.5倍，能有效抵消连杆传递的侧向分力，避免滑块运动时出现别劲、爬行的现象。设计过程中优先考虑了安装边界的适配性，底部支座的安装面预留了四个沉头固定孔，孔位间距按照通用工业铝型材的槽距标准设计，可以直接固定在4040、4080规格的铝型材机架上，不需要额外加工过渡连接板；滑块的顶端设计了标准的外螺纹接口，可以直接连接压头、采样头、推料块等不同的执行末端，不需要二次改装接口。实际选型应用时，需要注意曲柄的偏心距直接决定滑块的行程上限，这套组件的偏心距预留了3档调节孔位，可以根据实际工位的行程需求调整铰接点位置，覆盖10mm到30mm的常用往复行程范围；

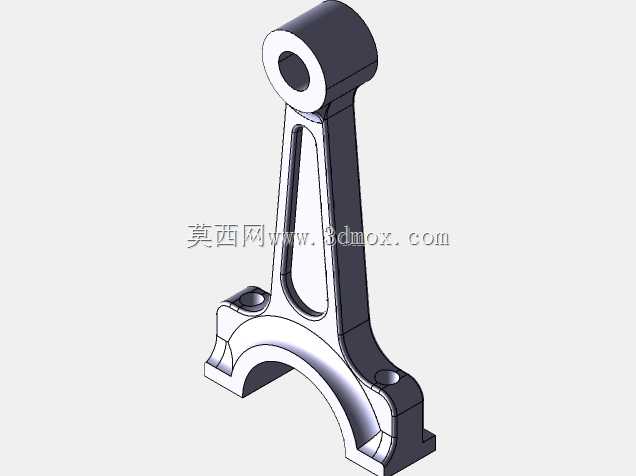

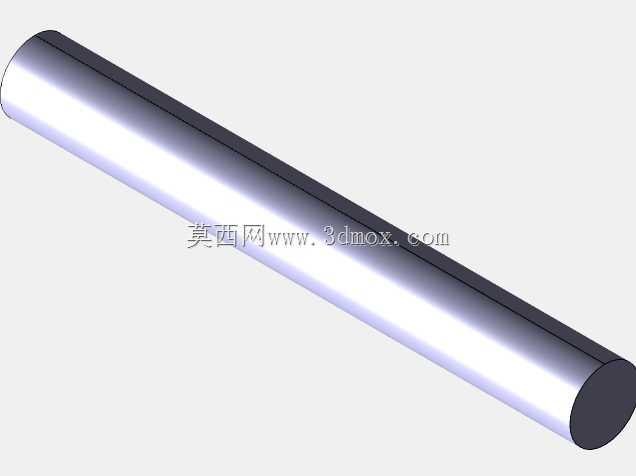

　　连杆的长度经过运动学仿真校核，在全行程范围内传动角始终大于40度，不会出现机构死点，驱动端只需要搭配普通的减速电机就能平稳运行，不需要额外配置飞轮储能结构。导向套的内壁设计了环形油槽，运行时可以填充润滑脂，降低滑块和导向套之间的摩擦系数，连续运行工况下的维护周期能达到3000小时以上，适合长时间连续运行的自动化设备场景。另外，整个组件的所有铰接点都采用了可拆卸的销轴连接，拆解维护时不需要破坏主体结构，日常检修更换易损件的效率比焊接式的连杆机构高60%以上，在小批量非标设备设计时，直接套用这套结构能节省大量的机构校核、零件绘图的时间，所有配合尺寸都经过实际装配验证，不会出现建模完成后加工装配干涉的问题。
