手持曲面造型吹风机外观结构设计

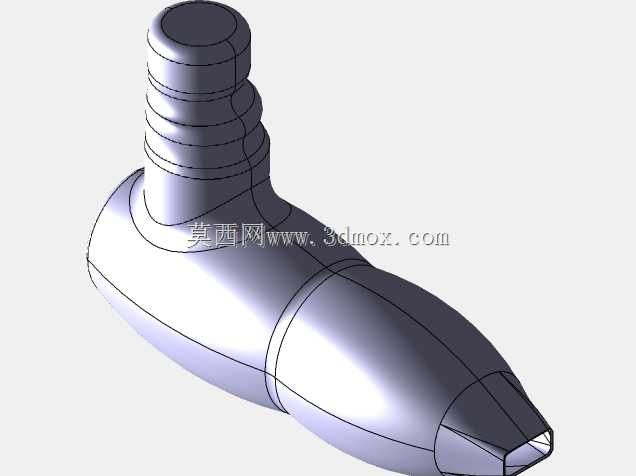

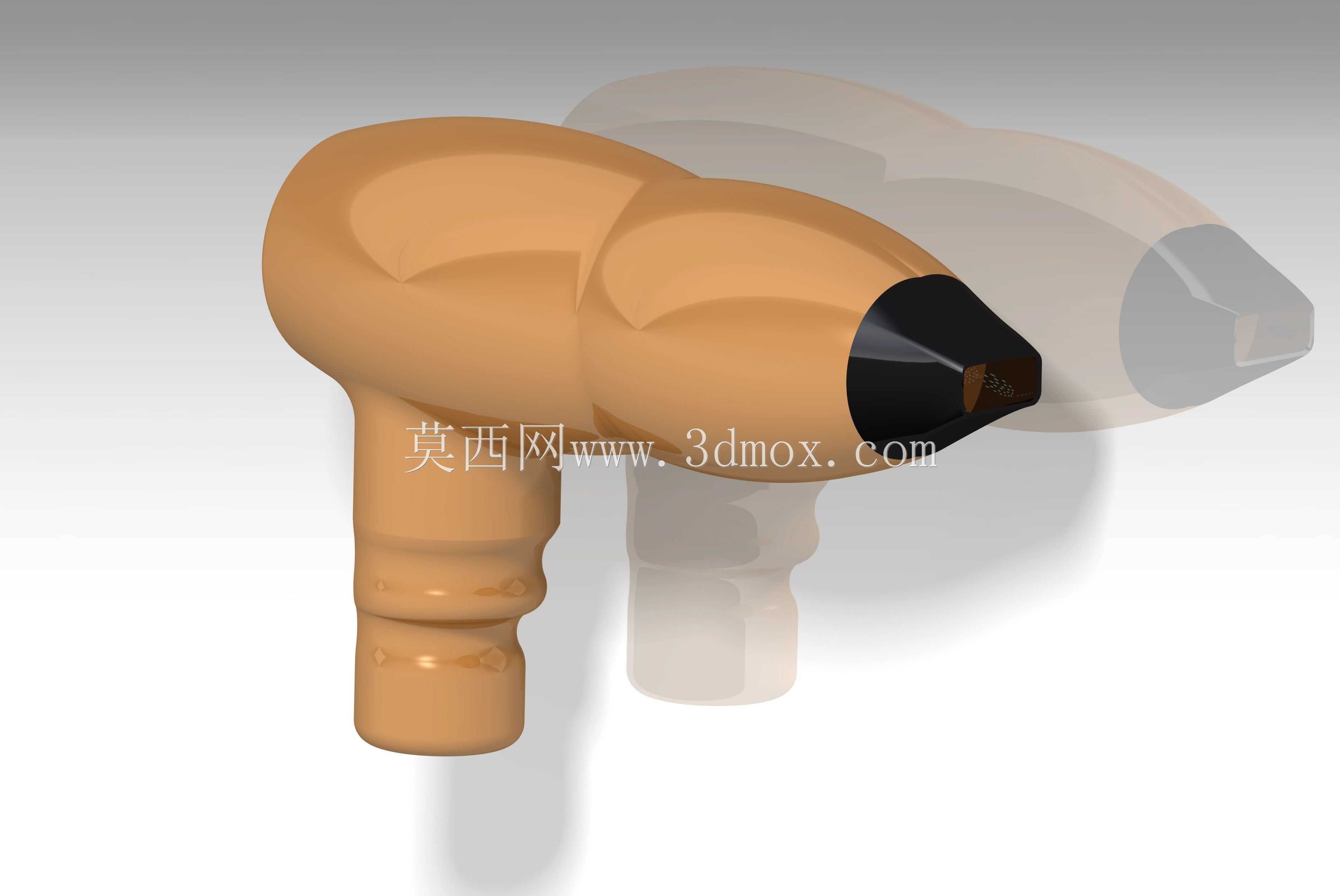

　　日常家用及美发场景中使用的手持吹风机，核心功能是通过内置风轮产生定向气流，配合发热组件输出可控温度的风，实现湿发烘干、发型定型的作用，部分工业场景也会用同类手持风源完成小面积除尘、工件表面风干作业。这款吹风机的整体结构采用枪式手持布局，区别于传统直筒式吹风机的握持形态，握把与风筒主体呈倾斜夹角，更贴合人手自然握持的发力角度，长时间举持操作时能降低腕部的受力负荷，减少操作疲劳感。风筒主体的曲面过渡采用连续顺滑的G2连续曲面设计，从前端的窄径出风口到后端的扩径进风端，曲面曲率变化平缓，没有生硬的棱角转折，既可以降低气流在壳体内部流动时的风阻损耗，也能让外壳注塑成型时更易脱模，减少曲面区域的注塑应力集中问题。进风端设置在风筒尾部，

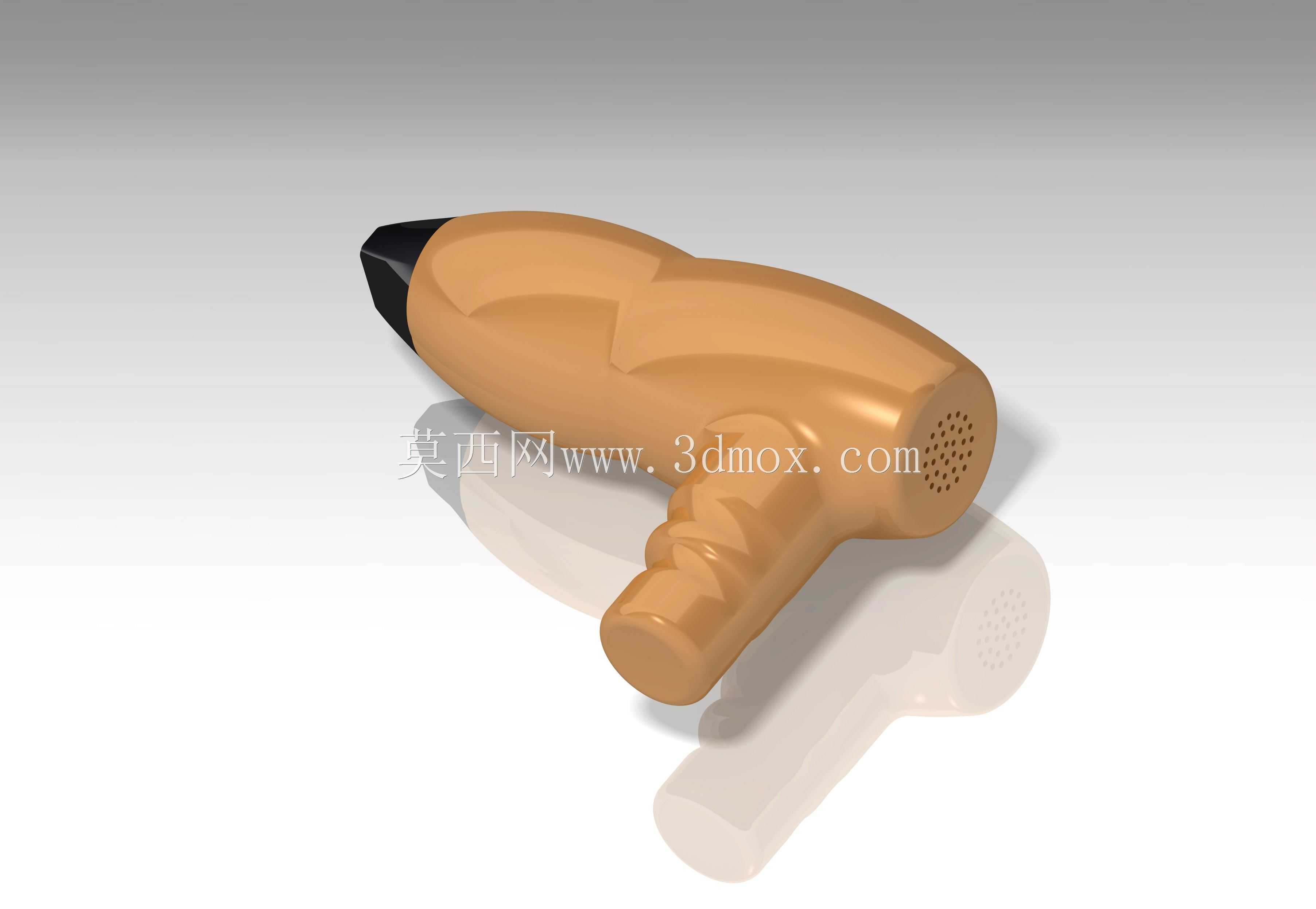

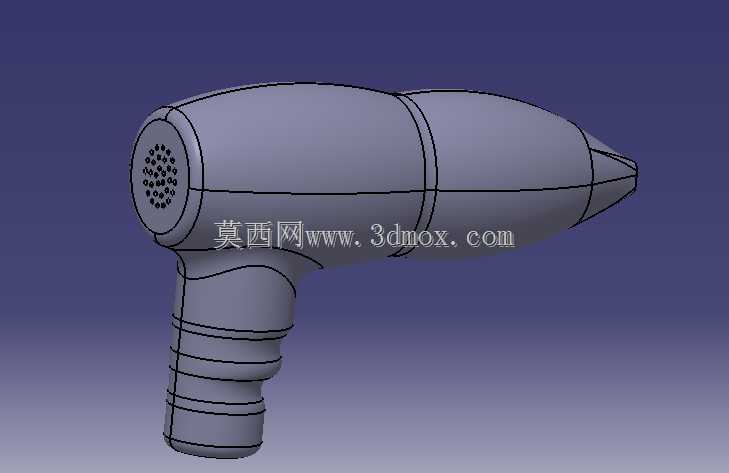

　　采用阵列式圆形进风孔布局，孔位排布均匀，在保证进风面积满足风机风量需求的同时，也能避免大尺寸异物进入风筒内部损伤风机组件。出风口位置做了收窄设计，能够提升出口气流的流速，让风束更集中，减少气流发散带来的能量损耗。握把部分的曲面做了贴合指腹的内凹弧度处理，表面的曲面起伏对应人手握持时四指的放置位置，无需额外增加防滑胶条也能提升握持的贴合度，避免使用过程中手滑脱落。从安装边界来看，这款壳体的整体外轮廓最大宽度不超过180mm，风筒轴向总长度控制在220mm左右，握把的径向握持直径在35-45mm区间，适配绝大多数成年用户的手掌尺寸，内部预留的腔体空间可以容纳常规尺寸的直流风机、发热丝组件以及控制电路板，壳体壁厚设计为均匀的2.5mm，

　　适配常规ABS或者PC材质的注塑工艺要求，曲面拆分时按照上下壳分模的逻辑设计，分模线沿着风筒与握把的侧面曲率最大处布置，既可以降低模具加工的难度，也能让合模痕迹处于视觉不明显的位置，提升产品的外观质感。前端出风口位置预留了集风嘴的安装卡位，可以适配不同规格的集风、散风配件，拓展产品的使用场景。
