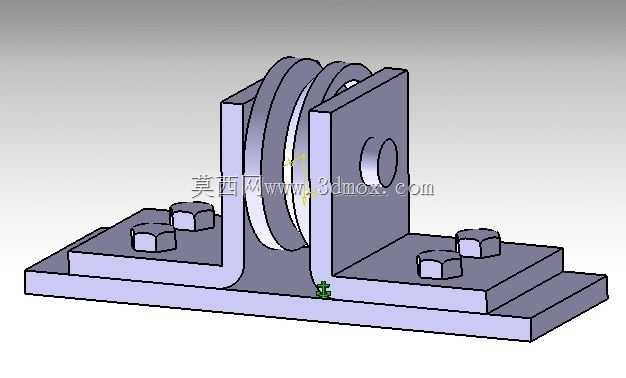

带滑轮的螺栓固定式车轮支撑组件

　　在行走类机械设备、移动工装台架、小型输送线的从动轮端设计中，这类带滑轮的车轮支撑结构是承担轮体定位、载荷传递的核心构件，日常应用场景覆盖车间轻型周转小车、户外小型巡检设备、窄轨输送挂具等需要轮体沿固定轨迹滚动的工况，区别于直接焊接在架体上的轮座，该组件采用分体式装配设计，可单独完成预装后再整体固定到设备主架上，大幅降低现场装配的对位难度。从功能特性来看，组件底部为L型折弯的安装底板，底板上预留四个螺栓过孔，可适配M8-M12规格的六角头螺栓，安装时无需在架体上做复杂的沉孔加工，直接穿入螺栓锁紧即可完成固定，底板的折弯立板部分作为滑轮的支撑载体，两块平行立板同轴开设滑轮轴安装孔，孔位公差控制在H7级别，保证滑轮轴穿入后无径向窜动，

　　滑轮采用双轮缘槽型结构，轮槽可适配直径6-10mm的圆轨或者钢缆，既可以作为行走轮沿圆轨滚动，也可以作为导向轮对钢缆走向进行约束。设计过程中优先考虑了载荷传递路径的合理性，轮体承受的径向载荷会通过滑轮轴传递到两侧立板，再顺着立板与底板的折弯过渡区分散到底板整个安装面，避免局部应力集中导致的焊缝开裂或者板材变形，折弯处做了R3的圆角过渡，消除折弯加工时的应力集中隐患，立板与底板的连接采用一体折弯成型而非焊接，减少了焊接变形带来的孔位错位问题，同时提升了整体结构的抗疲劳强度。安装边界方面，组件整体安装面的平面度要求控制在0.2mm以内，避免锁紧螺栓后底板变形导致滑轮轴倾斜，出现轮体卡滞、偏磨的问题；滑轮轴的轴向通过立板外侧的台阶孔定位，

　　轴端加装锁紧挡圈防止运行过程中轴体窜动脱出，四个安装孔的孔位距遵循对称分布原则，横向孔距与纵向孔距均采用标准整数尺寸，方便设计人员在做架体开孔时直接调用标准孔位参数，无需重新测绘适配。实际选型应用时，可根据承载需求调整底板板材厚度与滑轮直径，当单轮承载需求在50kg以内时，采用3mm厚冷轧钢板做底板即可满足强度要求，若承载提升到200kg级别，则需要将底板厚度提升至5mm，同时更换带轴承的金属滑轮，降低滚动过程中的摩擦阻力，该结构的模块化设计也方便后续维护更换，轮体磨损后仅需拆下滑轮轴即可更换新轮，无需拆卸整个支撑座，大幅降低设备运维的时间成本。
