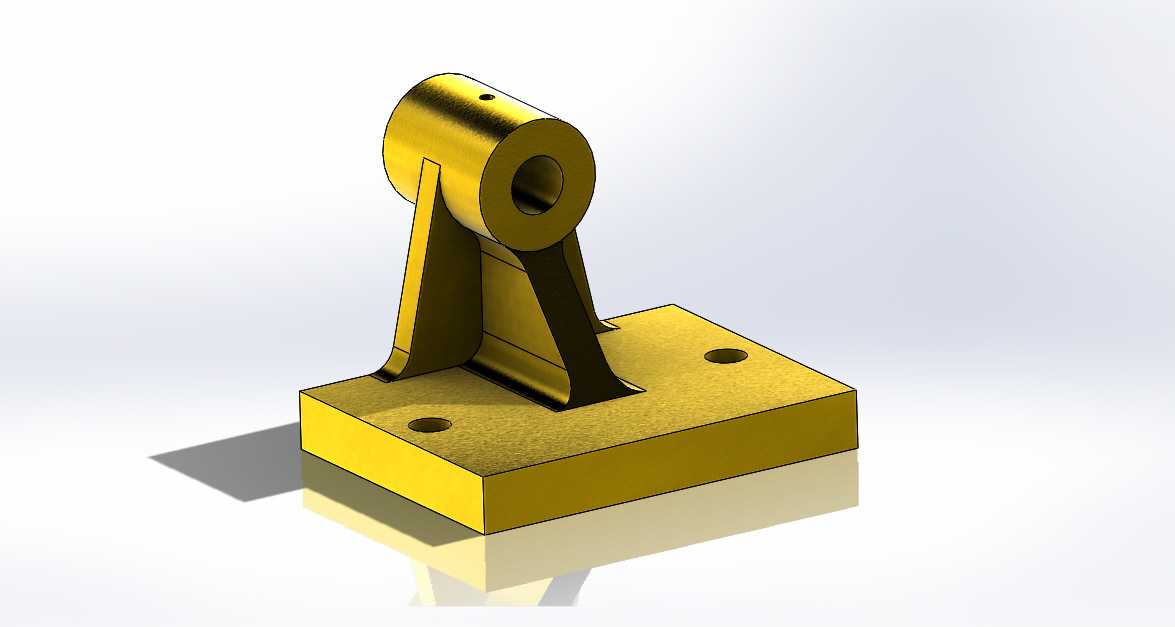

这类带一体式安装底座的立式轴承支撑结构,常应用在中小型曲柄连杆传动机构中,比如小型往复泵、台式冲压工装、轻工机械的间歇传动单元里,核心作用是为曲柄组件的主轴提供稳定的旋转支撑,同时承接轴系运转过程中产生的径向载荷与小幅轴向窜动力,避免主轴在往复摆动、旋转过程中出现轴线偏移,保障整套曲柄传动的动作精度。从结构设计逻辑来看,上部的轴套孔为核心配合面,加工时需要保证内孔的圆柱度与表面粗糙度,和主轴轴承外圈形成过渡配合,孔壁预留的小通孔可作为润滑脂注油通道,或是安装紧定螺钉来限制轴承外圈的周向转动,防止长期运转后出现外圈跑圈的磨损问题。两侧的三角形加强筋连接轴套与底部安装板,是结构刚度优化的关键设计,筋板的厚度取值通常为底座板厚的0.
7-0.8倍,既不会过多增加整体重量,又能抵消曲柄运转时传递到轴套部位的倾覆力矩,避免轴套根部出现应力集中断裂的问题。底部的方形安装板设置了两个对称的沉头安装孔,安装时可通过内六角螺栓将整个轴承座固定在设备的安装基准面上,两个孔的中心距需要和安装基面的预留螺孔严格对齐,安装板的底面需要做铣平加工,保证和安装基面的贴合度,避免装配后出现轴系倾斜。在实际选型应用时,需要先确认上部轴孔的内径尺寸和所用轴承的外径匹配,同时核算底部安装板的外形尺寸是否在设备的安装边界内,避免和周边的连杆、传动轮等部件出现运动干涉;轴孔的中心高度是核心安装参数,决定了曲柄主轴的回转中心高度,会直接影响整套曲柄连杆机构的行程参数,
建模时这个尺寸需要和整体传动方案的设计值严格对齐。这类轴承座的结构没有复杂的曲面特征,建模时优先通过拉伸、筋特征、孔特征完成主体构建,所有的安装孔位、配合面都需要标注明确的形位公差,尤其是轴孔相对于安装底面的平行度、两个安装孔相对于轴孔中心的对称度,这些公差会直接影响后续零件加工后的装配精度,若公差设置不合理,装配后会出现主轴转动卡滞、轴承偏磨的问题,大幅缩短传动部件的使用寿命。在实际工况中,这类支撑结构承受的载荷会随着曲柄的转动呈周期性变化,设计筋板和底座的连接部位时,通常会做小尺寸的圆角过渡,减少应力集中点,提升结构的抗疲劳性能,适配长期连续运转的工况需求。
