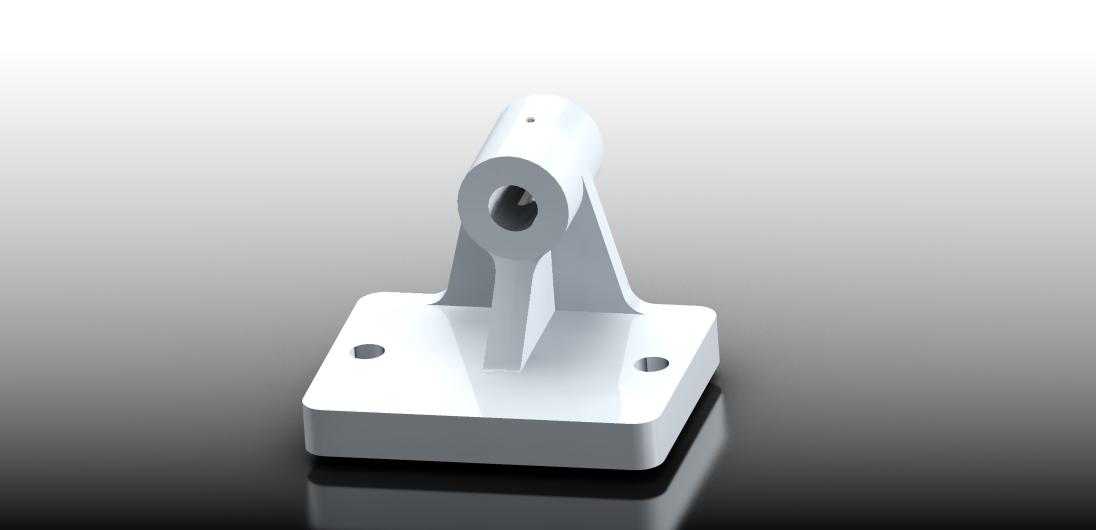

这款立式单支撑轴承支座,主要应用在中小载荷的轴系传动场景中,常见于轻工输送设备、小型检测仪器、精密传动模组的轴端支撑环节,用来承接轴承外圈的固定载荷,抵消轴运转过程中产生的径向力与少量轴向窜动,保证轴系回转过程中的同轴度稳定性,避免轴运转时出现挠曲变形影响传动精度。从结构设计来看,整体采用一体化铸造成型后做机加工的工艺思路,底部为方形安装法兰,法兰上预留两个对称的沉头安装孔,安装时可通过内六角螺栓将支座整体固定在设备安装基板上,沉孔设计能够让螺栓头完全没入法兰平面,不会突出安装面干涉周边部件排布,法兰底部做了微小的倒角处理,既可以去除加工毛刺,也能在安装时适配安装面的微小平面度误差,避免支座安装后出现翘曲影响支撑精度。
支撑臂部分采用变截面的加强筋结构,从底座平面向上延伸至轴承安装筒位置,筋板厚度根据受力路径做渐变处理,在轴承安装孔正下方的筋板厚度最大,向两侧逐步收窄,既能够保证支撑刚性,减少轴运转时的支撑形变,又能尽可能降低支座整体重量,减少材料占用。上方的轴承安装筒为通孔设计,内孔尺寸适配标准系列的深沟球轴承或者微型滚动轴承,安装筒侧壁预留了一个顶丝孔,当轴承压入安装筒后,可通过紧定顶丝顶住轴承外圈,防止轴承在运转过程中出现外圈跟转或者轴向窜动的问题,安装筒的外圆做了圆弧过渡处理,避免应力集中在筒壁与筋板的连接位置,提升长期交变载荷下的结构疲劳强度。在实际选型使用时,需要注意安装面的平面度公差建议控制在0.05mm以内,
两个安装孔的中心距需要与设备基板的预留孔位匹配,避免强行锁紧螺栓导致支座变形,轴承压入安装筒时建议采用冷压工艺,不要直接敲击轴承外圈,防止安装筒内孔出现形变影响轴承配合精度。这类支座相比分体式轴承座,结构更紧凑,占用安装空间更小,适合安装空间受限、载荷不大的精密传动场景,比如小型传送带的从动辊支撑、检测设备的探针转轴支撑、小型风机的叶轮轴支撑等场景,能够在保证支撑刚性的前提下,简化设备的轴系安装流程,减少装配时的调整工作量。
