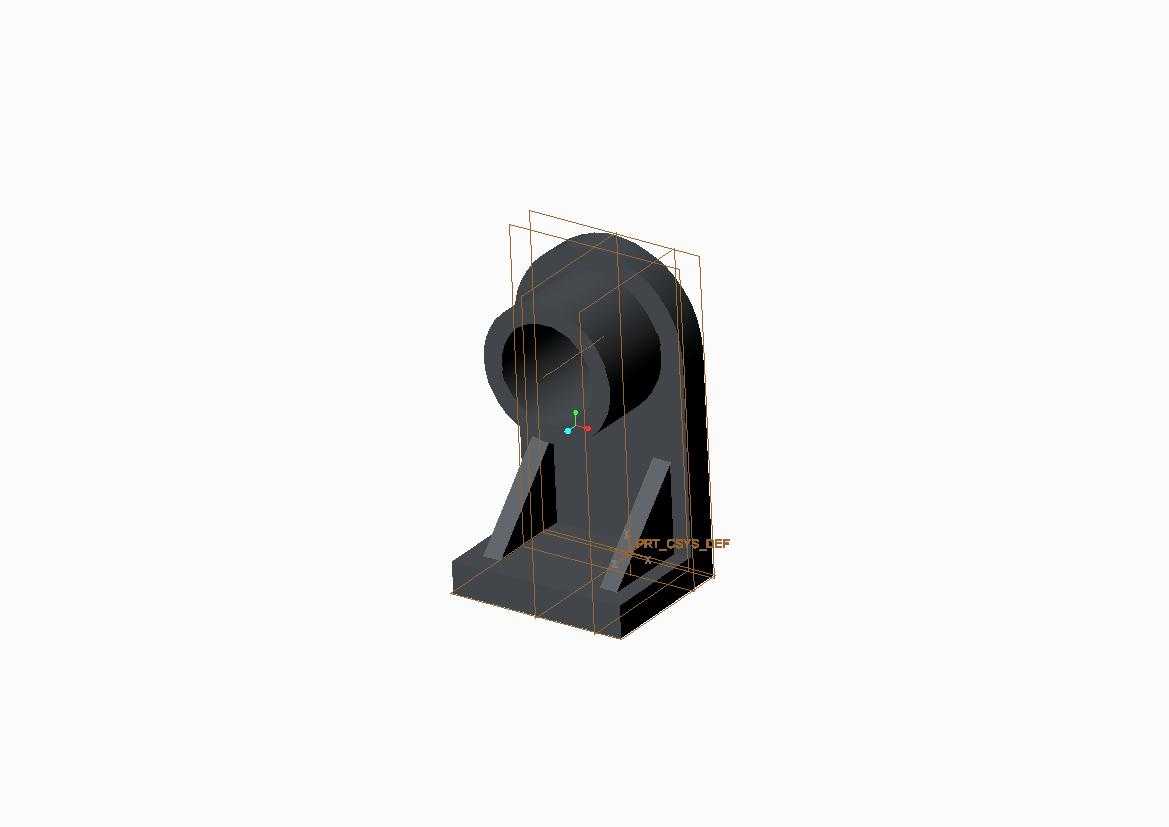

立式带加强筋支撑轴承安装固定座

项目分类:轴承座 发布时间:2022-03-28 ID:598062
  • 立式带加强筋支撑轴承安装固定座
  • 立式带加强筋支撑轴承安装固定座

  在各类传动设备的结构布局中,这类带斜向加强筋的立式轴承座,是承担转轴径向与轴向载荷、保障轴系运转同轴度的核心支撑部件,常见于中小型输送线驱动端、小型机床进给机构、轻工包装设备的传动辊组安装位,也会在非标自动化设备的动力传递单元中作为轴系定位基准使用。从实际工况适配来看,这类支座的设计优先考虑安装后的刚性表现,底座采用平板式结构,预留的安装孔位可适配不同规格的膨胀螺栓或内六角螺钉,能直接固定在型材机架、铸铁安装平台或者焊接钢结构基座上,安装面的平面度公差控制在合理区间,避免装配后出现轴承外圈偏斜导致的轴系卡滞、磨损加剧问题。主体支撑部分采用立式弯板结构,轴承安装孔为通孔设计,孔壁的加工精度可满足标准深沟球轴承、

  圆锥滚子轴承的外圈过盈配合要求,孔端预留的台阶位可适配轴承端盖的安装,实现轴承外圈的轴向定位,防止运转过程中轴承出现窜动。两侧的斜向加强筋并非冗余设计,在承受转轴传递的径向载荷时,加强筋可分散弯板与底座衔接位置的应力集中,避免长期受交变载荷作用出现焊缝开裂或者支座变形的问题,筋板的厚度与倾斜角度经过受力校核,在控制整体重量的前提下最大化提升结构刚性。从安装边界来看,这类支座的整体高度适配常规直径30-50mm的转轴安装需求,底座的长宽尺寸可覆盖相邻安装孔的间距要求,不会与周边的传动轮、联轴器等部件产生空间干涉,轴承孔的中心高与配套轴系的设计中心高匹配,无需额外加装调整垫片即可满足装配同轴度要求。建模过程中需要重点关注安装孔的位置度、

  轴承孔的圆柱度公差,以及加强筋与主体结构的衔接圆角处理,避免应力集中点的出现,同时要预留出轴承润滑脂加注的通道空间,以及端盖安装的螺钉孔位,确保后续装配维护的操作空间充足。在实际选型应用中,这类一体式铸造成型的轴承座相比拼接式焊接支座,整体抗震性更好,长期运转的形位公差保持能力更强,适合转速中等、载荷平稳的传动场景,安装时需要先将底座固定面清理干净,通过百分表打表调整轴承孔的轴线与传动轴的同轴度,锁紧固定螺栓后再进行轴承与轴的装配,可有效降低轴系运转的振动与噪音,延长轴承的使用寿命。
