法兰连接手动截止阀结构设计

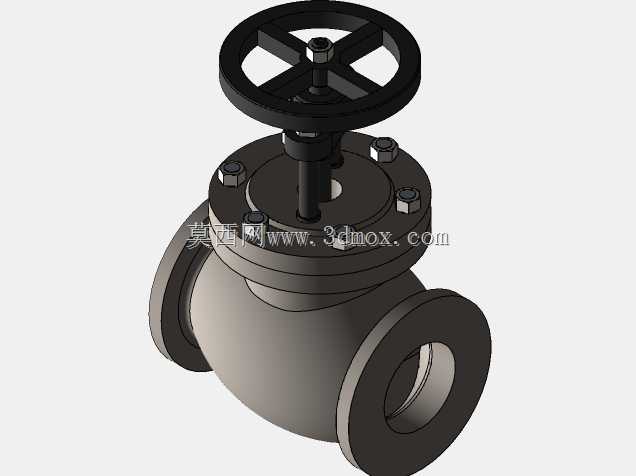

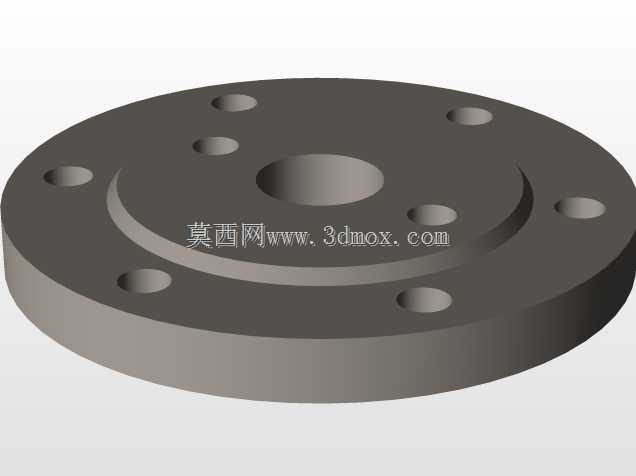

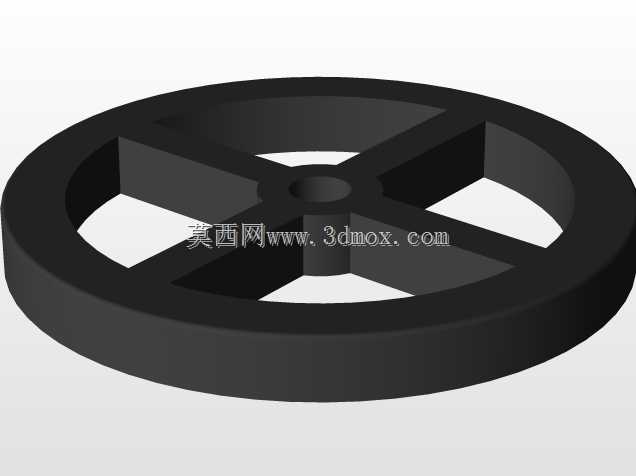

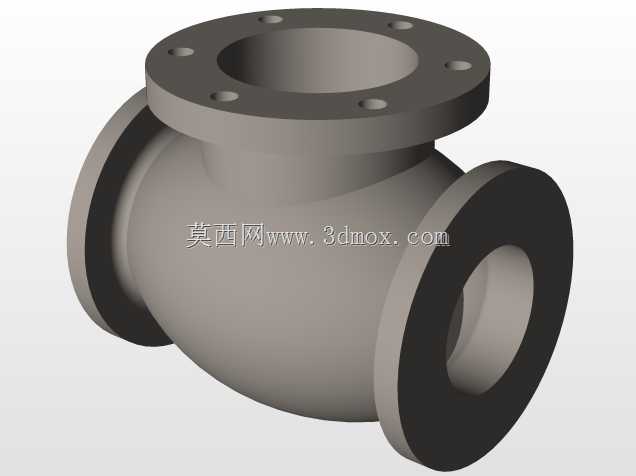

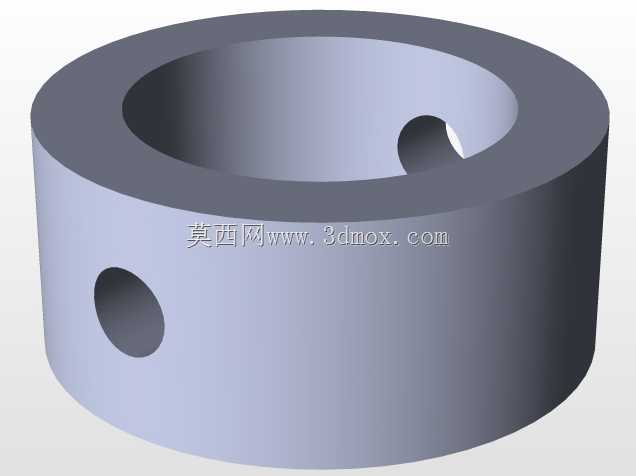

　　这款手动法兰截止阀主要应用在石油化工、市政给排水、热力管网、工业流体输送等管路系统中，核心作用是对管路内的流体介质做截断控制，不适合做节流调节工况使用，避免密封面长期受介质冲蚀出现过早磨损。从结构设计来看，采用下进上出的流道形式，阀体为直通式铸造成型结构，流道过渡平缓，能够降低介质流动过程中的压损，同时保证介质流向与阀瓣启闭方向垂直，密封面受力均匀，关闭状态下的密封可靠性更高。手轮采用轮辐式结构，通过阀杆螺母与阀杆配合，将手轮的旋转运动转化为阀瓣的直线升降运动，阀杆处设置填料密封结构，能够有效防止介质从阀杆配合间隙泄漏，阀盖与阀体采用法兰螺栓连接，中间加装密封垫片，方便后期拆解维护更换密封件。

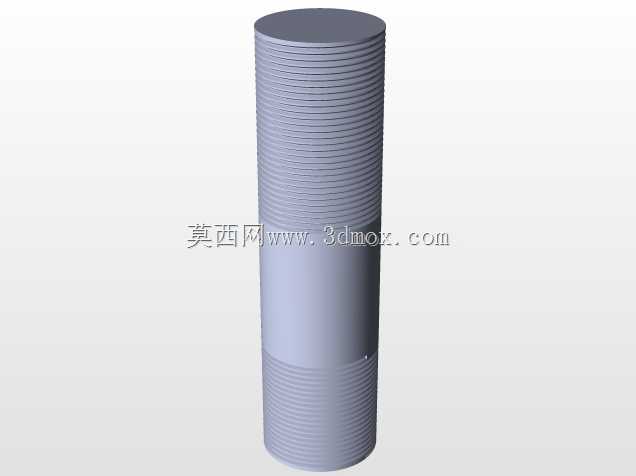

　　两端的法兰连接结构符合通用管路法兰安装标准，安装时需要注意介质流向与阀体标注方向一致，法兰对接面需保证平行度偏差在允许范围内，螺栓需对角均匀紧固，避免法兰偏斜导致密封失效。设计过程中重点考虑了阀瓣的导向结构，阀瓣在升降过程中沿阀座内孔导向，避免启闭过程中阀瓣偏斜造成密封面刮伤，同时阀杆的梯形螺纹传动副做了耐磨处理，能够承受较大的启闭力矩，适配公称通径范围内的管路压力工况。从安装边界来看，手轮的操作空间需要预留足够的旋转半径，阀杆顶部的手轮最高位置需要与周边管线、设备保留足够的操作间隙，避免启闭操作时出现干涉，阀体底部的流道最低点需要考虑排污空间，部分工况下可在阀体底部加装排污螺塞。这类截止阀相比闸阀，密封面的磨损量更小，

　　维修频次更低，适合需要频繁启闭、对截断密封性要求较高的管路场景，建模过程中对所有配合面的公差配合做了对应还原，包括阀杆与填料函的间隙配合、阀瓣与阀座的密封面贴合精度、螺栓连接的孔位同轴度都做了参数化设定，方便后续根据不同公称压力、公称通径参数做变型设计，也可直接用于管路系统的装配干涉检查、运维拆装模拟使用。
