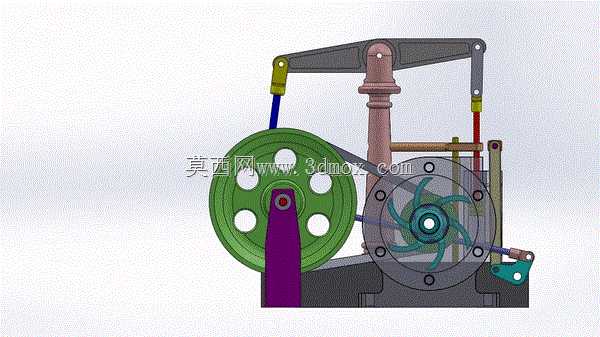

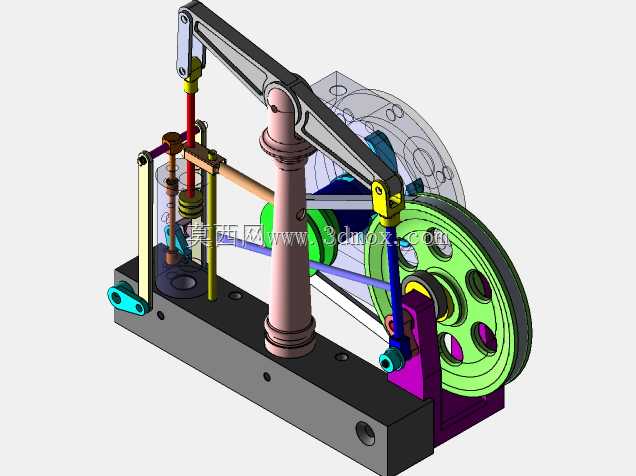

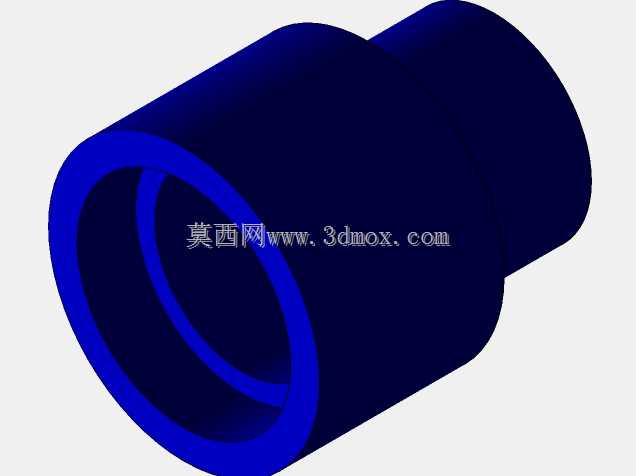

带水平横梁与离心泵的联动蒸汽机结构

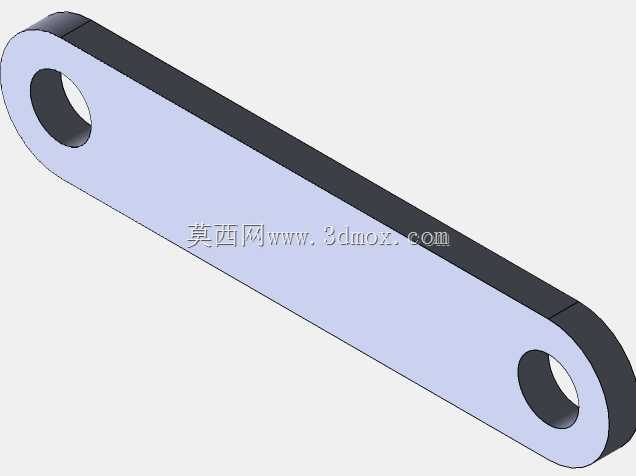

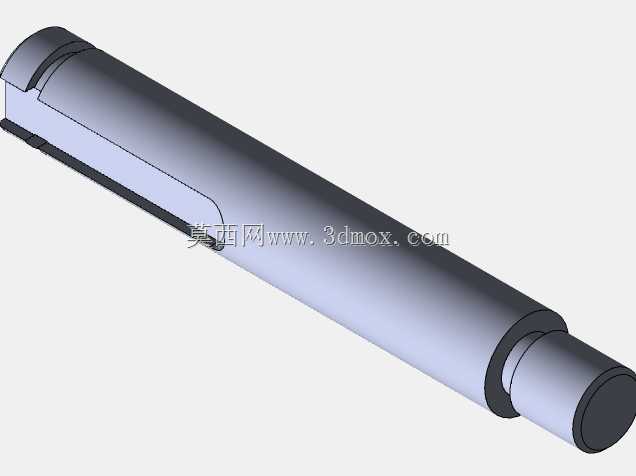

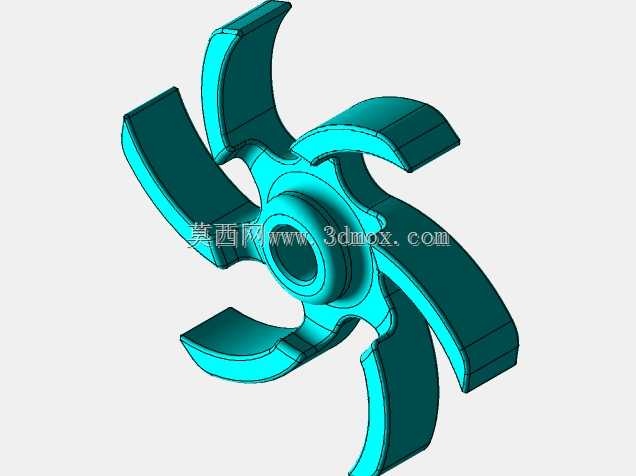

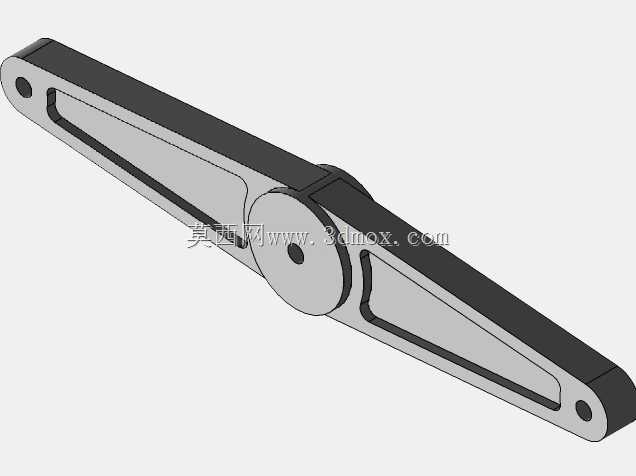

　　这套联动结构将蒸汽动力输出端与离心泵叶轮做直连适配，主要面向小型蒸汽动力演示场景、早期工业动力配套实训场景，也可作为小型余热蒸汽回收场景下的动力输送单元参考，无需额外配置中间变速传动组，即可完成蒸汽热能到流体输送动能的转换。从实际功能逻辑来看，水平横梁承担着蒸汽活塞直线往复运动的导向与力传递作用，横梁两端的铰接副做了等长行程匹配，可抵消活塞侧推力对缸壁的偏磨影响，相比无横梁的直连蒸汽机结构，能降低活塞密封件的磨损速率，延长连续运行时长。离心泵部分采用半开式叶轮结构，流道做了圆弧过渡处理，适配清水类低粘度流体的输送，叶轮与蒸汽输出轴采用同轴直装设计，省去了联轴器的安装间隙调整环节，轴端密封采用填料密封结构，

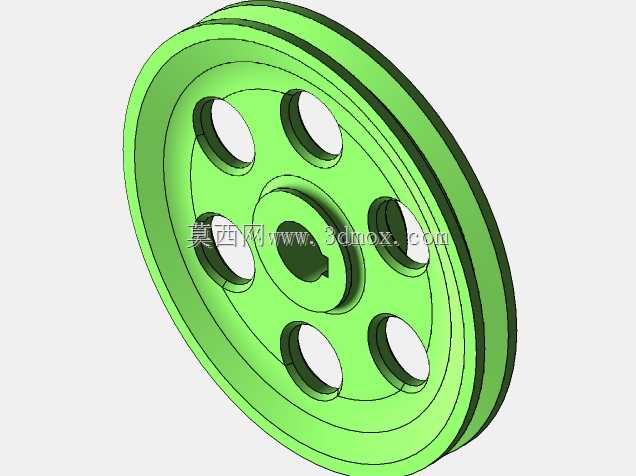

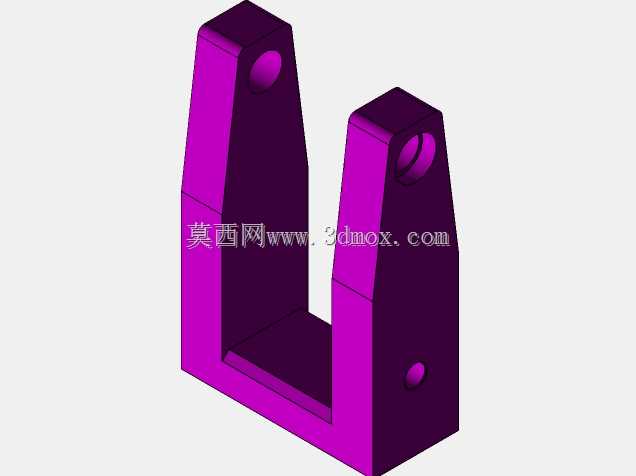

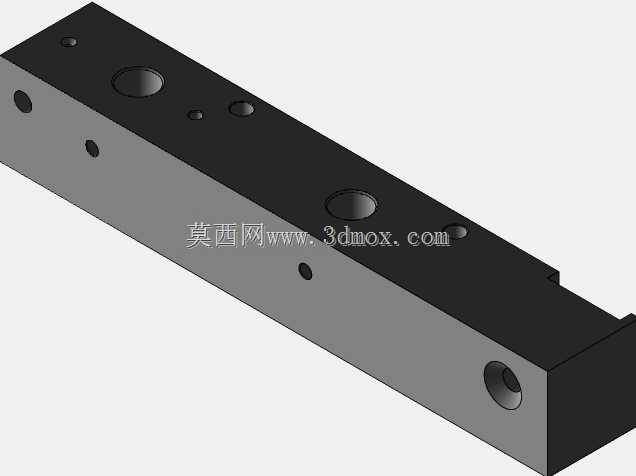

　　可在运行状态下完成密封件的压紧调整，无需整体拆解泵体。设计过程中优先考虑了安装边界的适配性，整体安装底座采用一体化铸铁结构预设，所有运动部件的回转半径都控制在底座轮廓范围内，飞轮侧预留的手动盘车位置距离底座边缘留有足够操作空间，不会出现运动部件超出安装基座引发的干涉风险；横梁的支撑立柱采用垂直于底座的装配基准，安装时可通过底座上的定位销孔快速完成同轴度找正，无需反复调整立柱垂直度。从结构细节来看，飞轮采用辐条式镂空设计，在保证转动惯量满足动力平稳输出要求的前提下，降低了整体结构重量，飞轮与曲轴的连接采用平键传递扭矩，键槽位置做了应力释放倒角，避免长期交变载荷下出现键槽开裂问题；蒸汽缸的进排气阀组采用侧置布局，

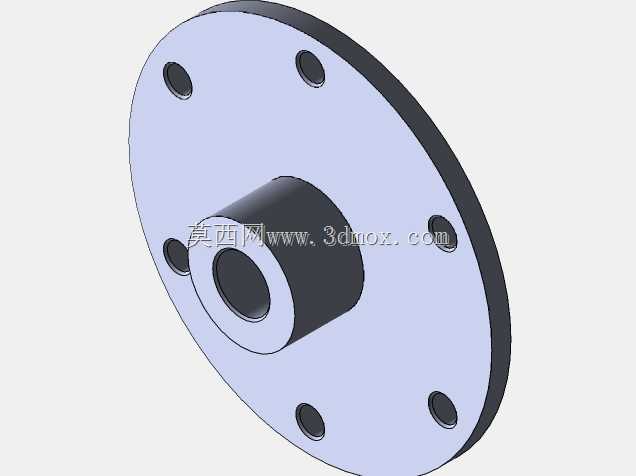

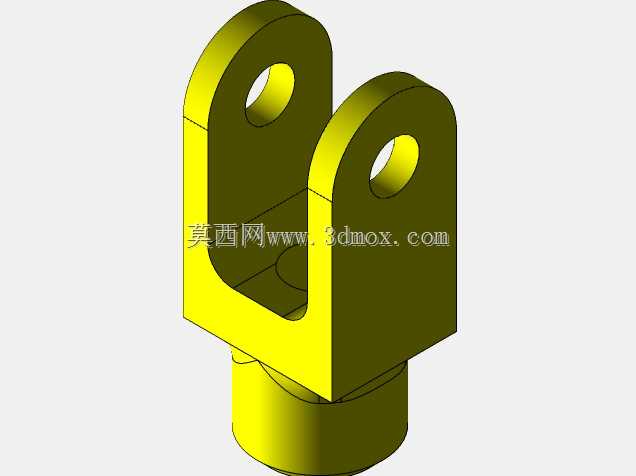

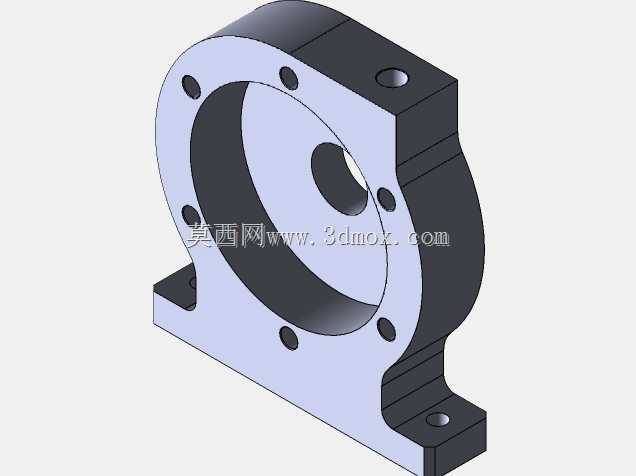

　　阀杆与横梁的联动拨叉做了间隙可调设计，可根据实际蒸汽压力调整配气相位，适配不同工况下的动力输出需求。离心泵的泵壳采用剖分式结构，拆开泵壳侧盖即可完成叶轮的清理与更换，泵体的进出口法兰采用标准管径配置，可直接对接常规流体输送管路，无需额外制作转接头。整套结构的运动副都预留了润滑注油位置，日常维护时可直接在设备外部完成注油操作，无需拆解外围防护结构，适合长期固定安装的场景使用。
