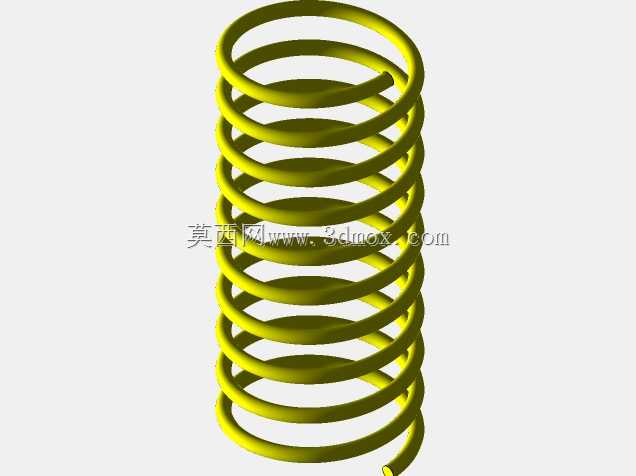

车辆悬架用圆柱螺旋压缩弹簧结构设计

　　在车辆底盘悬架系统的弹性元件选型与结构设计环节，圆柱螺旋压缩弹簧是承担车身承载、路面冲击缓冲核心功能的基础部件，区别于钢板弹簧的叠片结构，这类圆柱螺旋弹簧依靠自身螺旋圈的弹性形变，能够将路面传递的颠簸冲击转化为可控的弹性势能释放，配合减震器的阻尼作用共同过滤行驶过程中的振动，既保证驾乘的平顺性，也能避免底盘刚性结构受到冲击载荷出现疲劳损坏。从实际应用场景来看，这类弹簧不仅适配乘用车辆的前后独立悬架结构，在部分非道路作业机械、小型代步设备的行走机构悬架中也有广泛应用，其结构参数的匹配直接决定了悬架系统的偏频特性，偏频过高会导致悬架过硬颠簸感强，偏频过低则会出现悬架过软、高速过弯侧倾过大、制动点头明显的问题，

　　因此建模过程中需要严格匹配设计载荷下的形变量要求。从设计思路层面，首先需要确定弹簧的有效圈数、总圈数、中径、线径四个核心参数，线径的选取需要结合材料的许用切应力计算，确保在极限冲击载荷下弹簧圈的切应力不会超过材料屈服极限，避免出现永久塑性变形；有效圈数直接决定弹簧的刚度，相同线径与中径下，有效圈数越多弹簧刚度越低，承载能力越弱但形变量越大；弹簧两端的支撑圈需要做并紧磨平处理，保证安装时端面与弹簧座的贴合度，避免工作过程中出现偏载导致弹簧侧向弯曲、圈间摩擦异响的问题。从安装边界来看，弹簧的自由长度需要匹配悬架跳动的极限行程，当悬架被压缩到极限位置时，弹簧的并紧长度要小于悬架的最小安装间隙，避免出现弹簧压并后刚性冲击悬架结构的情况；

　　弹簧的外径尺寸需要预留足够的径向间隙，避免悬架跳动过程中弹簧与周边的摆臂、减震器筒身、轮罩内衬发生运动干涉。建模过程中需要重点关注螺旋升角的一致性，螺旋升角过大容易导致弹簧受压时出现侧向失稳，过小则会浪费材料增加弹簧自重，同时要保证各圈节距均匀，避免局部节距过小导致工作过程中提前并圈，影响实际刚度特性。这类弹簧的结构看似简单，但作为悬架系统的核心承载弹性件，每一项参数的偏差都会直接影响整车的操控稳定性与行驶平顺性，建模时需要严格遵循弹性元件的设计规范，确保模型的几何参数与实际工程设计要求完全匹配，能够直接用于后续的悬架系统装配干涉检查、运动仿真校核以及有限元强度分析环节。
