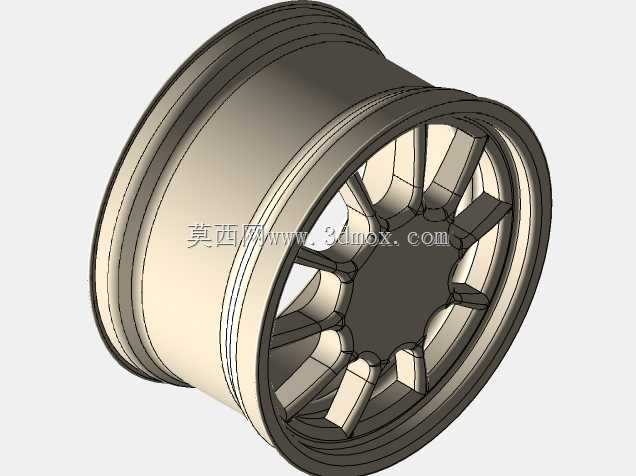

多辐条乘用车铝合金轮辋结构设计

项目分类:汽车类 发布时间:2022-03-28 ID:598423
  • 多辐条乘用车铝合金轮辋结构设计

  日常做底盘行走部件建模时,轮辋是很容易被新手忽略细节的零件,很多人只做个外观曲面,完全没考虑实际装车的匹配边界。这个轮辋的设计首先要卡准和轮胎配合的胎圈座尺寸,轮缘的凸起弧度必须匹配对应规格的真空胎,不然装车后容易出现慢漏气、高速行驶轮胎脱圈的风险,这部分的曲面过渡不能有尖锐棱角,不然长期交变载荷下会出现应力集中,导致轮辋开裂。

  轮辐部分采用的是宽辐条布局,辐条从中心安装盘向外呈放射状延伸,每根辐条的截面做了渐变加厚处理,靠近中心安装位的位置厚度更大,因为车辆起步、制动时的扭矩全部要从这个位置传递,过薄的话大扭矩输出下容易出现辐条变形。中心的安装孔位布局要对应乘用车常用的孔距规格,中心定位孔的公差要控制在过渡配合区间,既保证装车时能顺利套入轴头,又不会因为间隙过大出现高速行驶方向盘抖动的问题,螺栓孔的沉台深度也要匹配轮毂螺栓的长度,避免螺栓拧紧后突出轮辋表面,影响装饰盖安装。

  从实际应用场景来看,这类轮辋多用于家用乘用车的改装或原厂配套,设计时除了强度要求,还要考虑动平衡的配重块安装位,轮辋内侧预留了粘贴平衡块的平整区域,边缘的止口可以避免平衡块在高速离心力作用下脱落。轮辋的偏距设置要匹配对应车型的轮距要求,偏距过大或过小都会导致轮胎蹭到翼子板或者悬挂摆臂,建模时已经把轮辋内侧和刹车卡钳的安全间隙预留出来,避免装车后转向时卡钳蹭到轮辐。

  整个轮辋的壁厚采用了等强度设计,非受力区域的壁厚做了适度减薄,在满足弯曲疲劳、径向疲劳测试要求的前提下降低整体重量,减少簧下质量,提升车辆的操控响应性。轮辋表面的过渡圆角全部做了圆滑处理,没有直角突变,既可以降低铸造时的应力集中,也能减少后期表面处理的打磨工作量。气门嘴的安装位设置在轮辐之间的凹陷区域,位置避开了辐条遮挡,方便后期充气时连接气嘴,同时这个位置的壁厚做了局部加厚,避免安装气门嘴时出现开裂。
