带叉形接头的长杆类传感连接构件

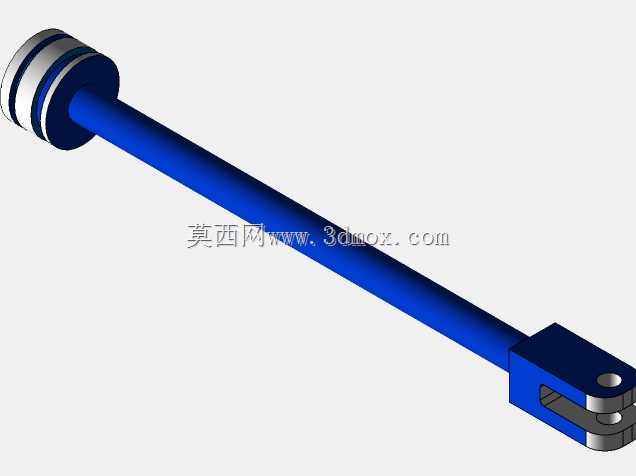

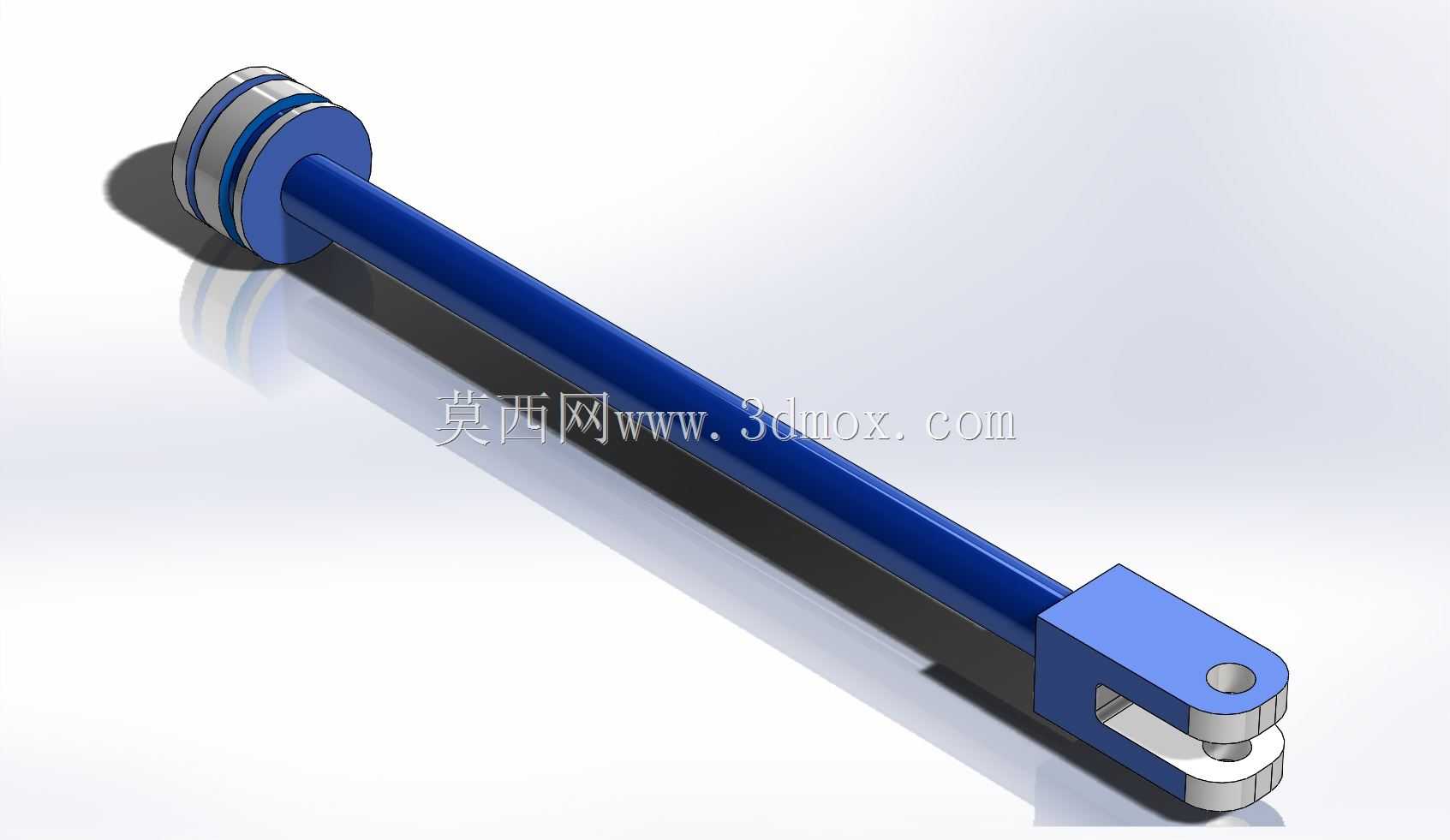

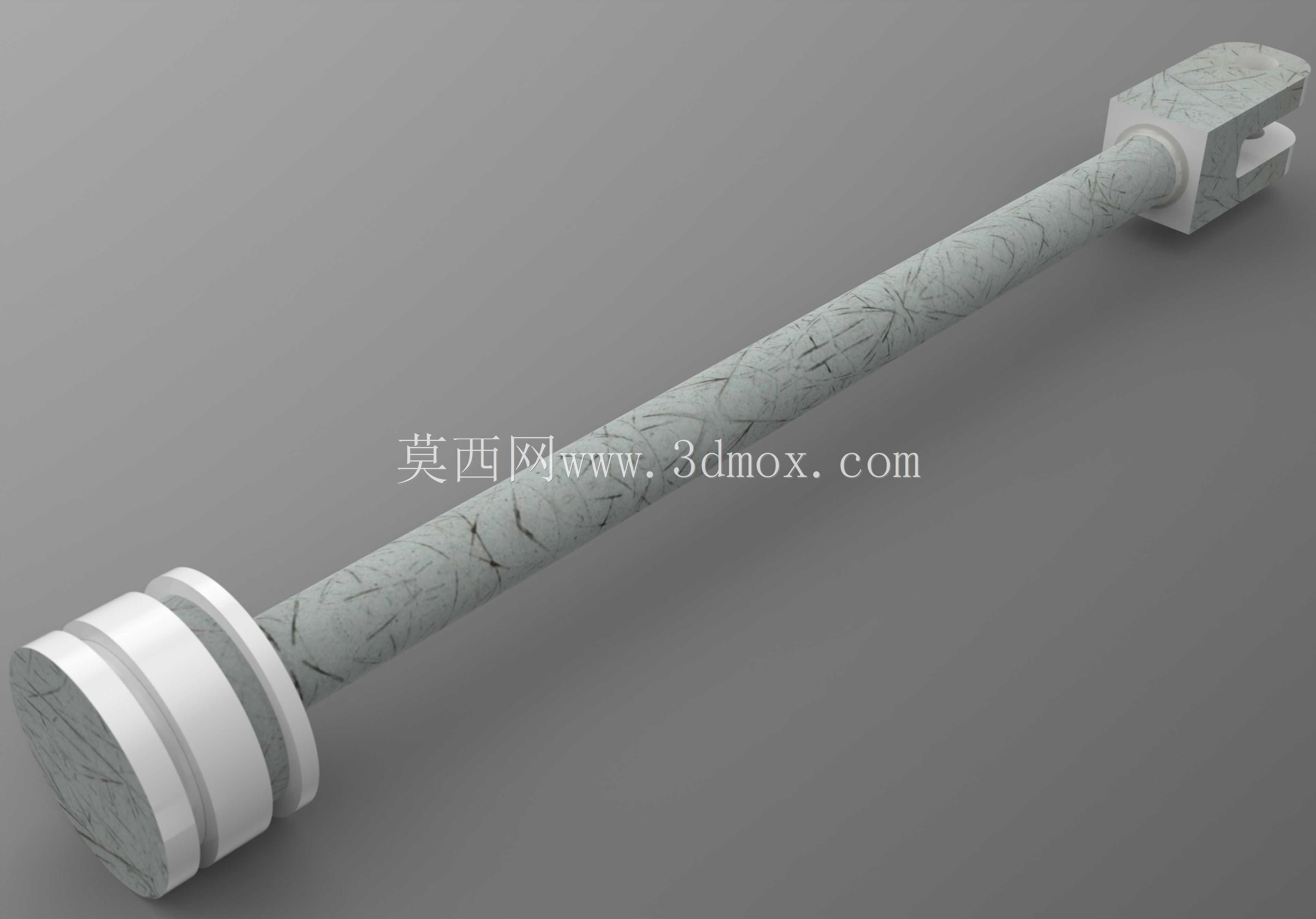

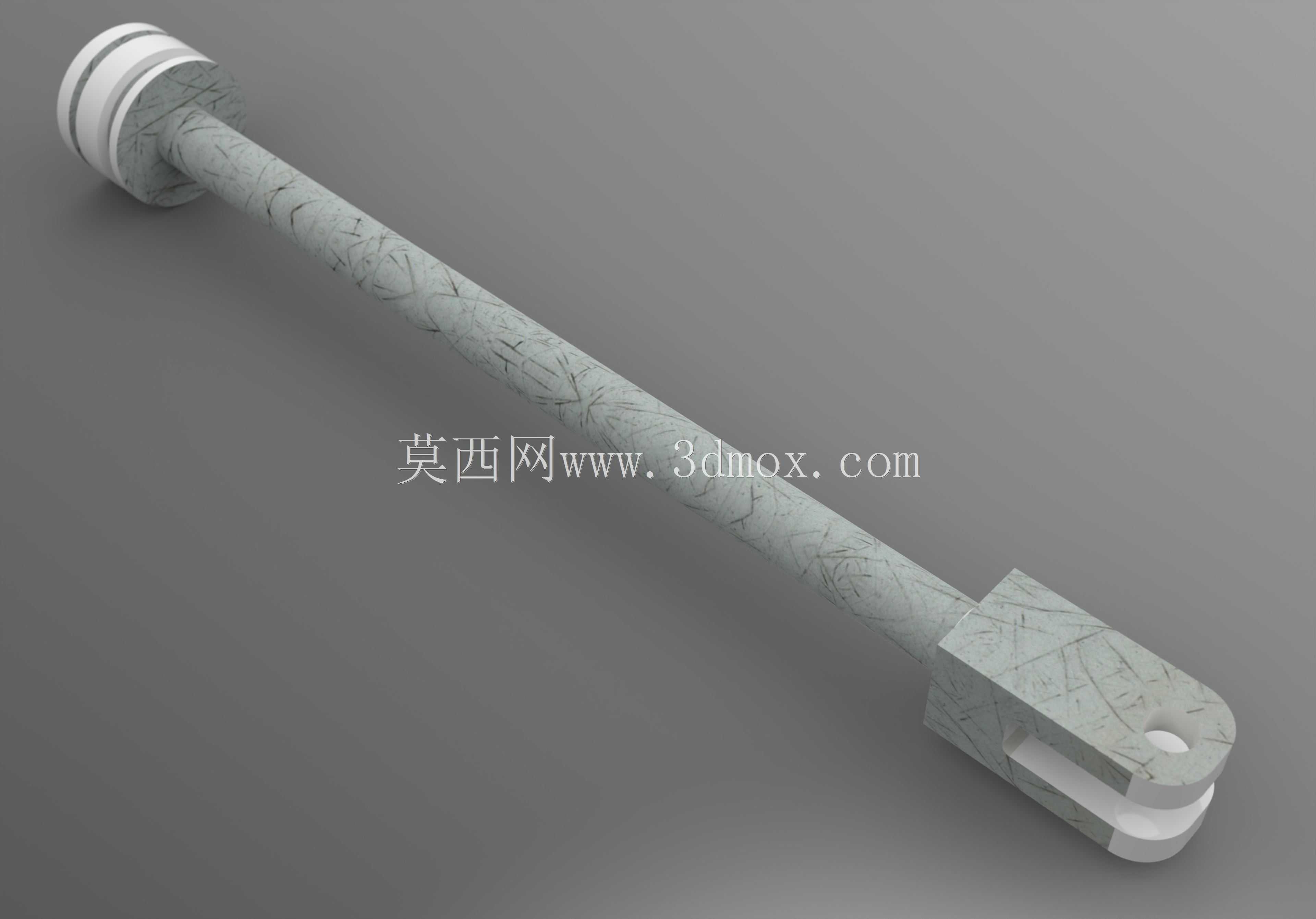

　　该构件属于传感检测系统中的配套连接结构，常见于工业自动化产线的位移、位置检测工位，也可适配小型实验台架的传感触发场景，主要作用是在检测端与被检测部件之间建立刚性传动连接，将被检测部件的直线位移、小幅摆动精准传递到传感元件的触发端，避免传感元件直接承受侧向载荷与冲击，延长核心检测元件的使用寿命。从结构设计来看，构件整体采用长直杆作为主体承载段，杆身截面为正六边形，这种设计一方面可以在安装调试时通过扳手夹持杆身完成锁紧操作，无需额外设计夹持平面，减少加工工序；另一方面六边形截面相比圆杆具备更好的抗扭性能，在传递小幅摆动动作时不会出现周向打滑，保证位移传递的精度。杆身一端为多层环形堆叠结构，该部位用于与传感元件的检测轴配合，

　　环形槽内可安装橡胶阻尼圈，既可以吸收传动过程中的微小振动，避免检测信号出现杂波，也能起到轴向限位的作用，防止杆身从传感端脱出。另一端为叉形铰接接头，接头上预留同轴销孔，用于与被检测部件的摆臂、推杆完成铰接，销孔边缘做了倒角处理，方便安装时销轴快速导入，叉口的开合尺寸经过精确计算，既保证与配合件之间无多余旷量，也不会因为间隙过小出现装配卡滞。在安装边界方面，构件整体长度适配常规小型传感装置的安装间距，杆身直径满足多数M6规格安装孔的穿设要求，叉形接头的外部轮廓尺寸可以适配宽度12mm以内的安装槽位，无需对现有设备的安装基座做额外改造即可直接替换原有连接构件。设计过程中重点考量了传动过程中的受力情况，

　　杆身与两端接头的衔接位置做了圆弧过渡处理，避免应力集中导致的长期使用断裂问题，整体材质选用常用的45号钢即可满足使用强度要求，表面做发黑处理就能适应常规工业车间的防腐蚀需求，若用于潮湿工况也可更换为不锈钢材质加工。该构件的结构没有冗余设计，所有特征都服务于位移传递与安装适配的核心需求，铰接端的间隙控制在0.02mm以内，既保证铰接转动的灵活性，也将传动回程误差控制在传感检测允许的范围内，不会因为连接结构的旷量导致检测数据失真。在实际应用中，这类构件常配套于接近开关、位移传感器的外置触发机构，也可用于小型气动、电动执行机构的位置反馈连杆，相比一体化的传感触发杆，这种分体式连接结构的维护成本更低，当杆身出现磨损或者接头变形时，仅需更换该构件即可，无需拆卸核心传感元件，大幅减少设备维护的停机时间。
