红蓝配色多辊式全向移动滚轮结构

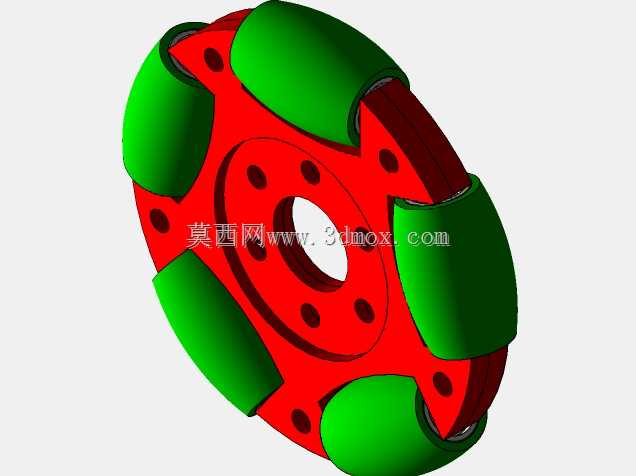

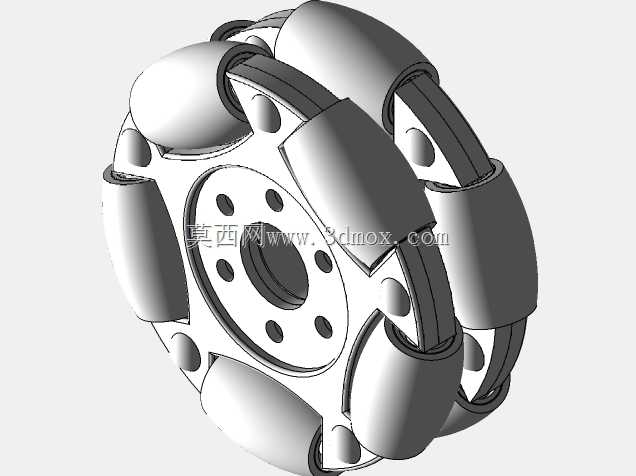

　　这款全向轮的结构设计围绕多向移动场景的实际需求展开，核心解决传统定向轮无法实现横向平移、原地回转的痛点，目前广泛应用在AGV搬运小车、仓储分拣移动平台、服务机器人底盘、智能巡检设备的行走机构中，在狭小空间内的设备移位、精准对位场景下，相比普通脚轮能减少至少60%的转向避让空间，大幅提升窄通道内的移动灵活性。从结构细节来看，轮体主框架采用高强度轮毂作为承载基体，周向均匀分布多组独立的从动辊子，辊子轴线与主轮轴线呈固定夹角布置，当主轮绕自身轴线转动时，接触地面的从动辊子可沿垂直于主轮行进的方向自由滑动，通过不同轮组的转速差配合，就能实现平面内任意方向的移动，不需要额外设置转向舵机结构，能简化移动底盘的整体传动链路。

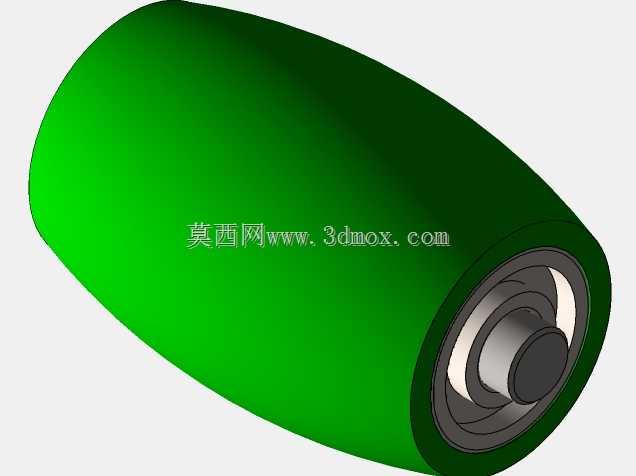

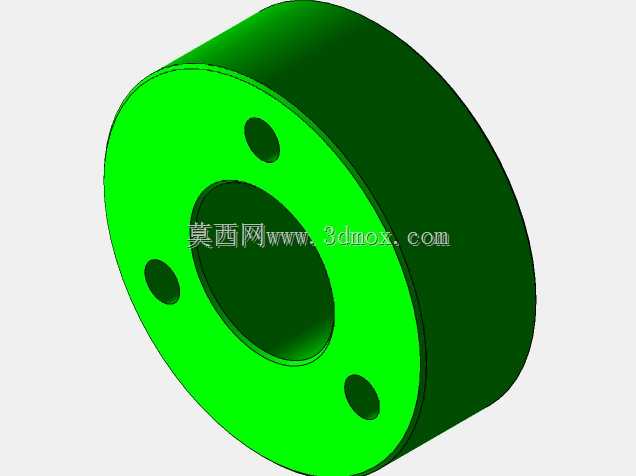

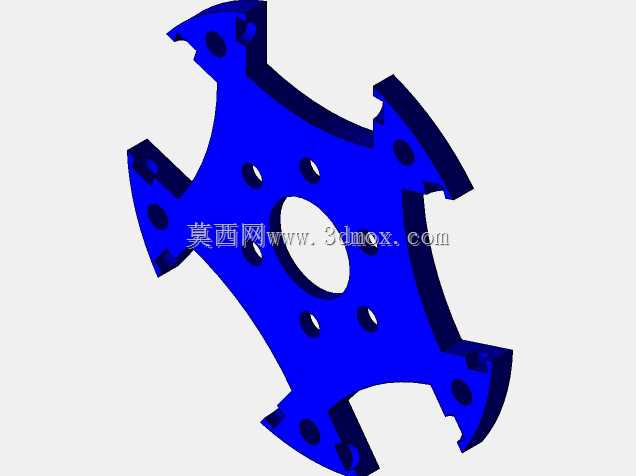

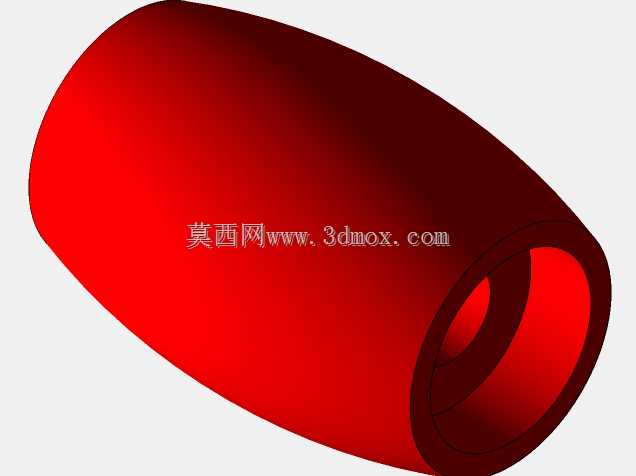

　　设计过程中优先考虑了承载与运动平顺性的平衡，轮毂上的辊子安装座做了等角度切分处理，保证任意时刻至少有两个从动辊子与地面接触，避免移动过程中出现轮体跳动、接触不连续的问题；从动辊子的外轮廓做了弧面修型，和地面接触时为线接触状态，既能保证足够的摩擦力，又能降低辊子滚动时的阻力，适配环氧地坪、瓷砖、硬质水泥等多种常见工业地面。安装边界方面，轮体中心设置了标准的传动安装孔位，孔周均匀分布螺栓锁紧孔，可直接配套标准法兰输出轴安装，不需要额外定制转接件；轮体的轴向厚度、外径尺寸做了通用化适配，能匹配多数中小负载移动底盘的安装空间，轮缘与安装座之间预留了足够的安全间隙，避免主轮转动时与底盘支架、传动件发生运动干涉。

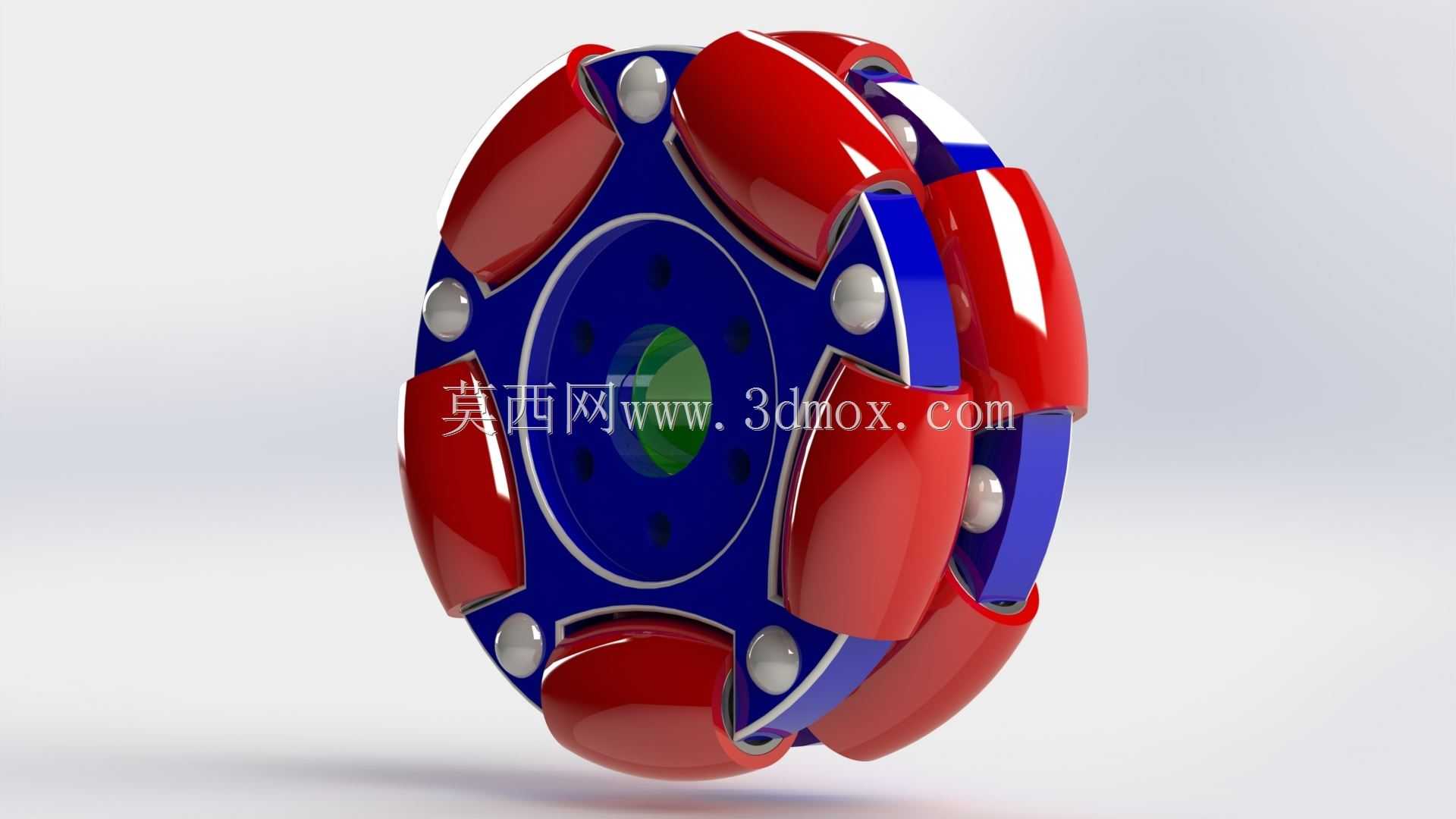

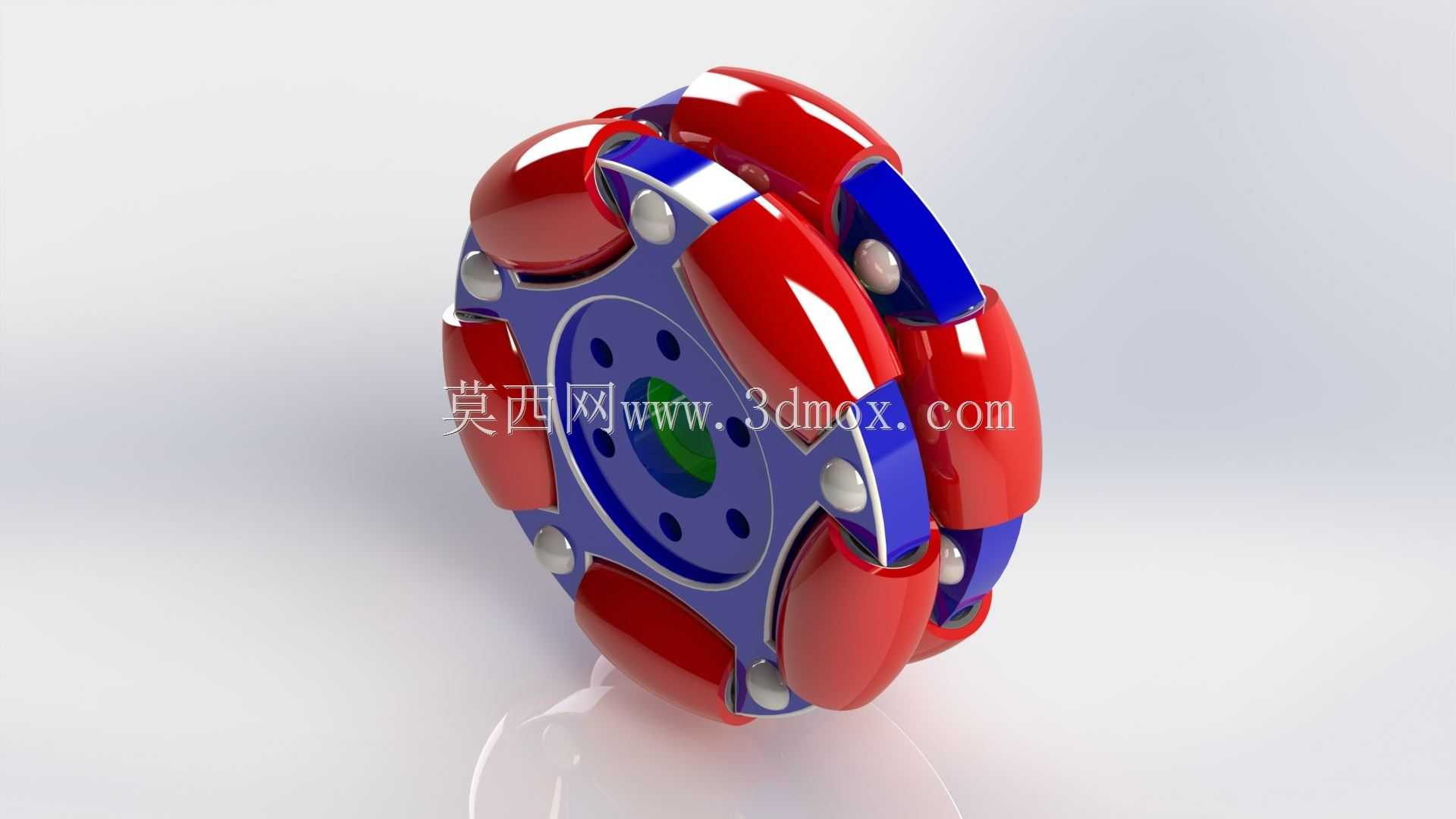

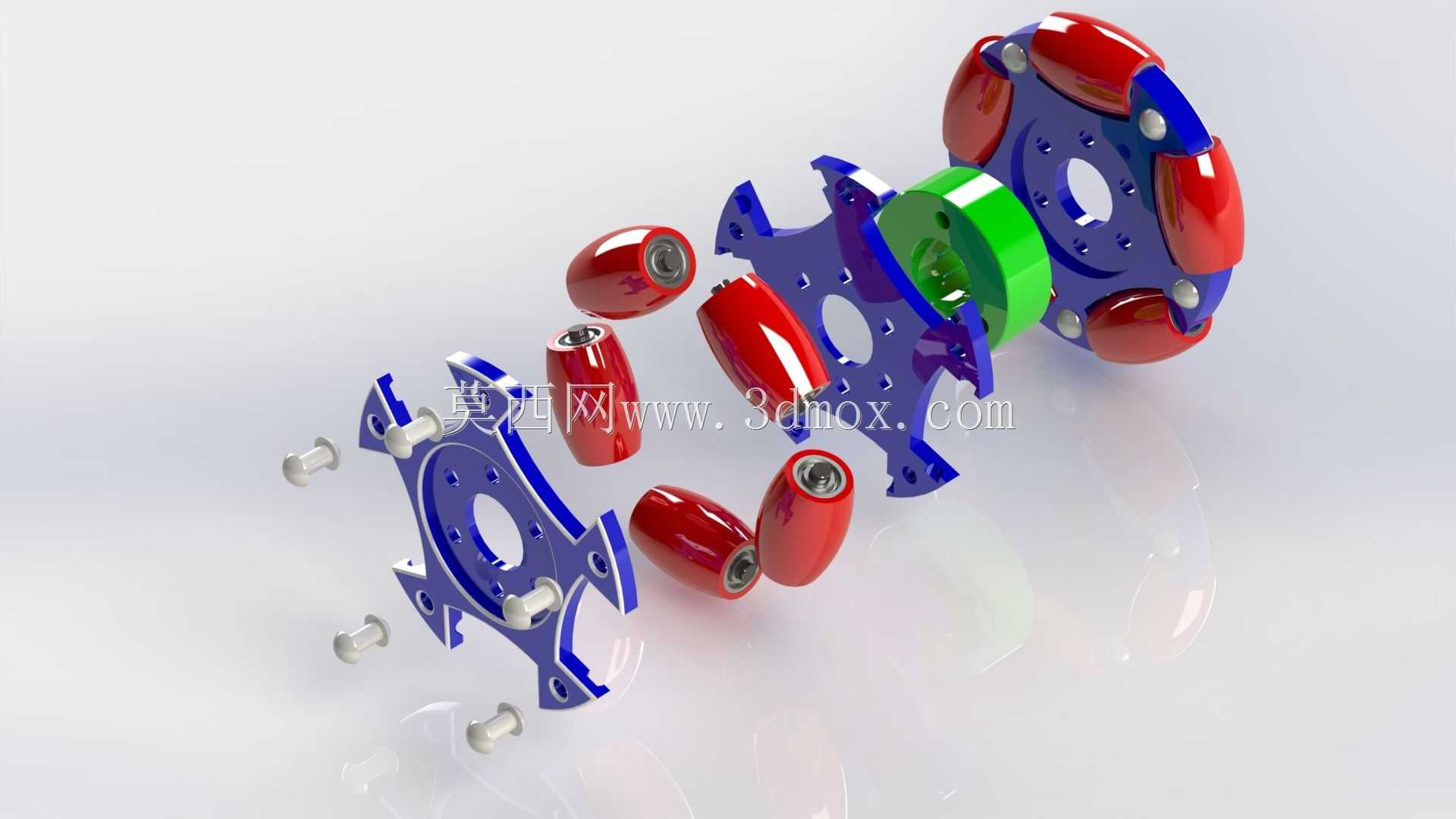

　　辊子与轮毂的连接采用内嵌销轴的固定方式，销轴两端做了防松脱限位处理，长期往复运行下不会出现销轴窜出、辊子脱落的问题；轮毂表面的分色结构不只是外观区分，红色区域对应从动辊子的安装位，蓝色区域为主承载轮毂基体，装配时可通过颜色快速对位，提升组装效率，同时不同材质的区域分别对应耐磨、高刚性的性能需求，辊子外层采用高耐磨材质，轮毂采用高刚性结构材质，兼顾使用寿命与整体承载能力。在实际选型应用中，这类全向轮通常成组使用，单组底盘一般配置3到4个同规格全向轮，通过差速控制实现全向移动，相比麦克纳姆轮，这款全向轮的辊子布置更紧凑，对地面的杂物容忍度更高，不容易被细小碎屑卡滞辊子转动，适合仓储车间、实验室等有少量浮尘碎屑的场景。
