十字轴式铰接万向传动连接结构

　　这类十字铰接式万向连接结构，核心作用是在两根轴线存在夹角、或是工作过程中轴线相对位置会发生偏移的刚性杆之间，传递旋转扭矩，在各类需要变角度动力传输的场景中应用十分广泛。从实际工况适配来看，它不需要两根被连接轴保持严格同轴，允许两轴在一定角度范围内自由偏摆，哪怕安装时存在对中误差，或是设备运行中连接端出现位置偏移，也能稳定完成动力传递，不会出现卡滞或扭矩断传的问题。

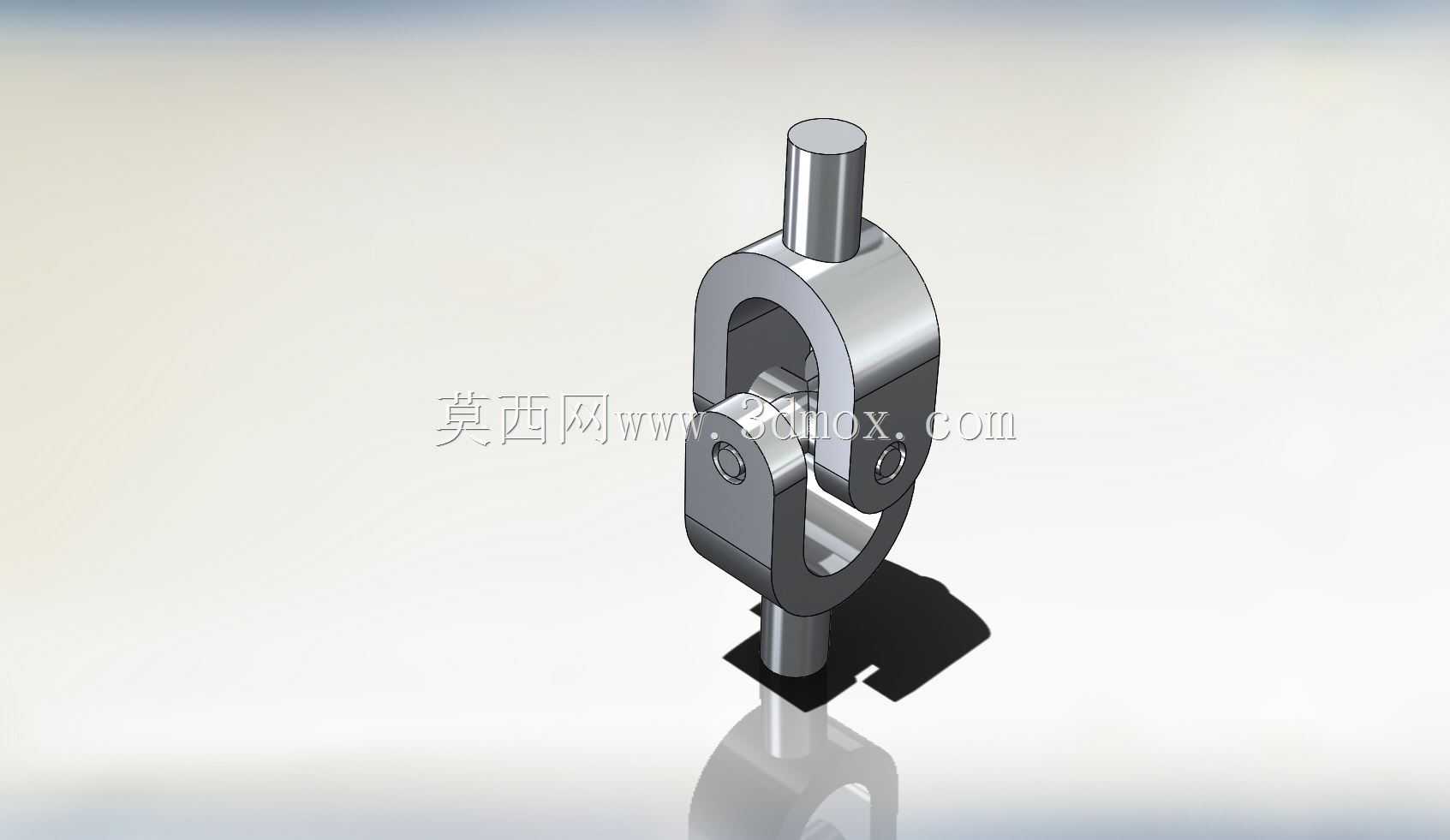

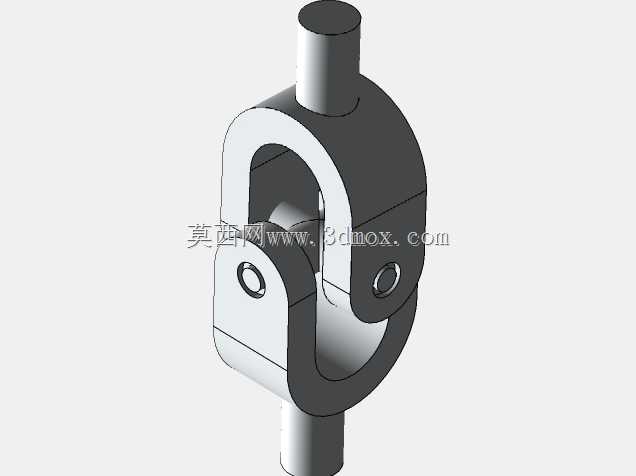

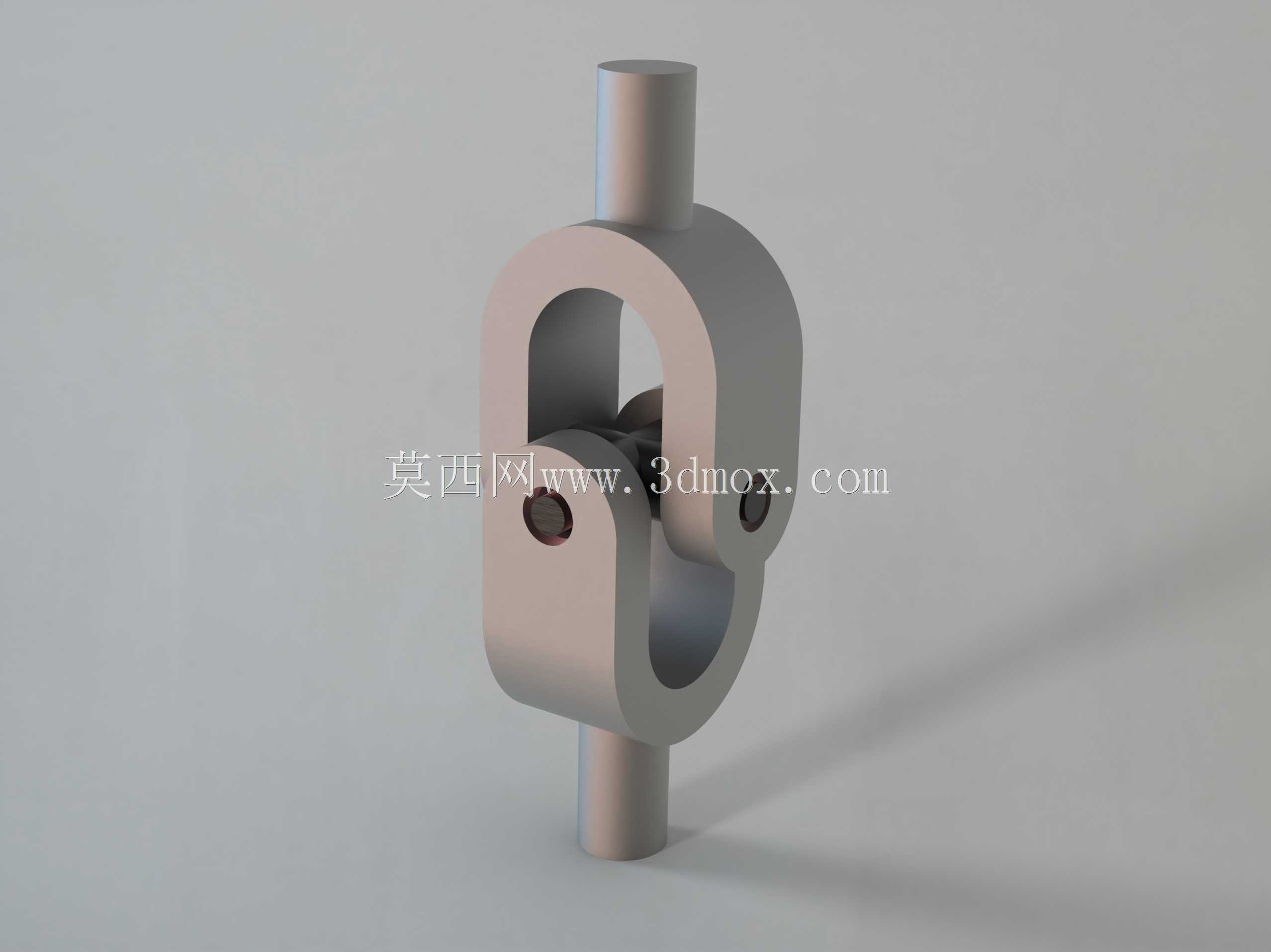

　　结构设计上，它采用一对互相垂直布置的铰接耳座配合十字销轴完成连接，两个铰接叉体分别抱紧十字轴的两对轴颈，转动时两个叉体可以分别绕十字轴的两个垂直轴线独立偏转，最终合成两轴之间的角度补偿能力。叉体的耳座部位做了加厚处理，销轴配合孔的位置预留了足够的壁厚，避免大扭矩传递时出现耳座开裂的问题；十字轴的轴颈和叉体孔之间预留了标准转动间隙，既保证偏转时无卡滞，也不会因为间隙过大导致传动回程误差超标。两端的连接轴段采用等直径圆柱结构，适配常规的轴孔配合安装方式，安装时可以根据实际需求选择键连接、顶丝固定或是焊接的方式和外接杆件完成固定，不需要额外制作特殊的连接接口。

　　从安装边界来看，这类万向节的整体径向轮廓以叉体的最大外圆为边界，轴向长度覆盖两端轴段的伸出长度，选型时需要预留足够的偏摆空间，避免两轴偏转到最大角度时，叉体外缘和周边的设备结构发生干涉。它的角度补偿范围通常可以满足多数中小功率传动场景的偏角需求，在仪器仪表的调节机构、小型传动装置的动力输出端、轻工设备的联动机构中都能适配，相比刚性联轴器，它能大幅降低安装时的对中精度要求，减少装配调整的工作量，同时也能抵消设备运行中因为振动、结构形变带来的轴系偏移问题，延长整套传动机构的使用寿命。建模过程中需要重点保证十字轴四个轴颈的位置度，以及两个叉体铰接孔的同轴度，否则实际装配后会出现转动阻力大、偏摆不顺畅的问题，直接影响传动效率和使用寿命。
