间歇传动用槽轮式日内瓦驱动构件

项目分类:通用机械零部件 发布时间:2022-03-28 ID:598493
  • 间歇传动用槽轮式日内瓦驱动构件
  • 间歇传动用槽轮式日内瓦驱动构件

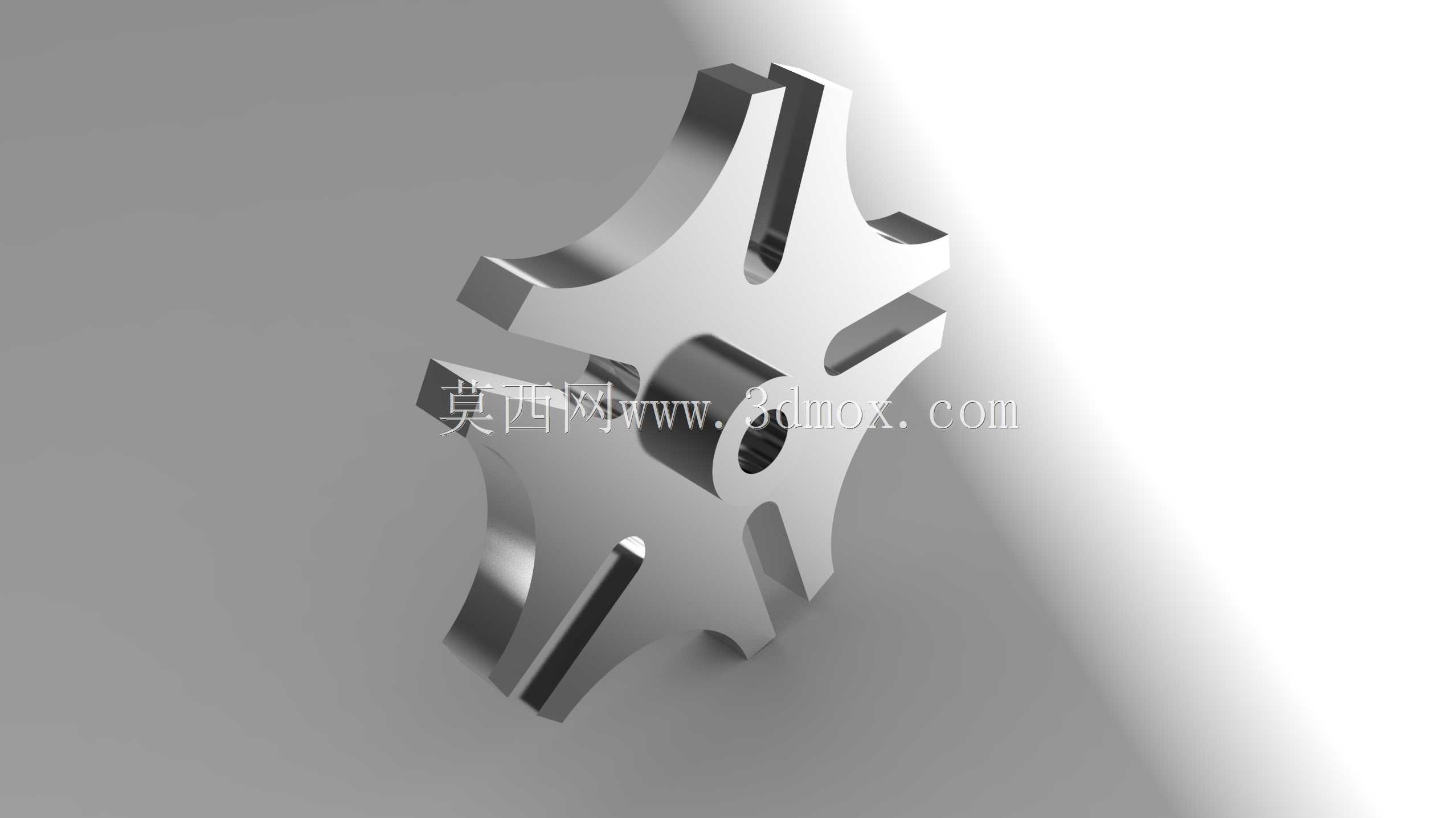

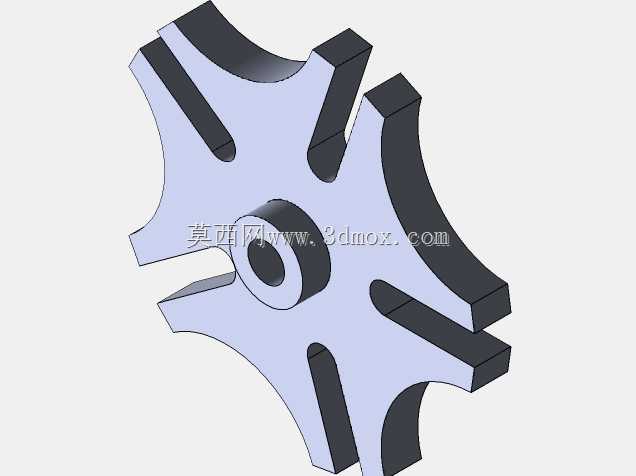

  在自动化生产线的转位工位、多工位装配机的分度转盘、胶片放映机的输片机构、包装机械的间歇送料单元里,这类槽轮结构的日内瓦驱动构件是实现间歇旋转运动的核心执行件,它不需要复杂的电控程序配合,纯机械结构就能完成动停周期严格交替的单向间歇传动,运动过程中不会出现反向回转,分度精度完全靠构件的加工形位公差保证,长期运行的可靠性远高于需要频繁调试的气动分度台。从结构设计逻辑来看,该构件采用径向开口槽的星轮外形,中心设置的轴孔用于和输出转轴配合传递扭矩,轴孔周边做了加厚的轮毂结构,避免槽根位置的应力集中导致构件在频繁启停的冲击载荷下出现开裂;每个径向槽的两侧工作面都做了等曲率的圆弧过渡,和主动拨盘上的圆柱销配合时,能将入槽、

  出槽瞬间的刚性冲击降到最低,槽口的倒角设计既方便装配时拨销顺利导入,也能减少长期运行后的槽口磨损变形。构件外缘的锁止弧面和主动拨盘上的凸弧锁止面精准贴合,在拨销脱离槽口的静止阶段,能完全锁止输出轴的位置,不会因为外部负载的扰动出现转盘溜转的问题,这一点在多工位加工场景里尤为重要——比如装配工位需要执行压装、检测动作时,输出端的位置固定精度直接决定了产品的加工良率。做三维建模时,槽的分度角度需要严格按照工位数量计算,比如四槽结构对应的每次转位角度是90度,六槽结构对应60度,建模过程中要重点保证每个槽相对于中心轴孔的位置度公差,锁止弧的半径要和主动拨盘的锁止凸弧半径完全一致,配合间隙控制在0.02到0.05毫米之间,

  间隙过大会导致静止阶段的位置窜动,间隙过小则会出现运转卡滞。安装边界上,该构件的轴向厚度需要和配套主动拨盘的厚度匹配,中心轴孔的公差带一般选用H7,和转轴的k6公差形成过渡配合,装配时需要保证星轮和主动拨盘的端面平行度误差不超过0.02毫米,否则会出现拨销和槽壁的单侧磨损,大幅缩短构件的使用寿命。这类构件的材质一般根据负载转速选择,中低速轻载场景可以用45号钢调质处理,表面淬火硬度达到HRC40-45就能满足耐磨要求,高速重载场景则需要选用40Cr做渗碳淬火处理,进一步提升槽面和锁止弧面的耐磨性能。和棘轮机构相比,这种日内瓦驱动结构的运转平稳性更好,动停比的设计更灵活,传动过程中没有棘轮的棘爪冲击噪音,在需要平稳间歇转位的中低速自动化设备里应用极为广泛,设计时只要根据实际需要的工位数、转位时间、负载扭矩计算好槽数、中心距和拨销直径,就能快速搭建出稳定可靠的间歇传动单元。
