工业设备用带槽圆形固定锚结构设计

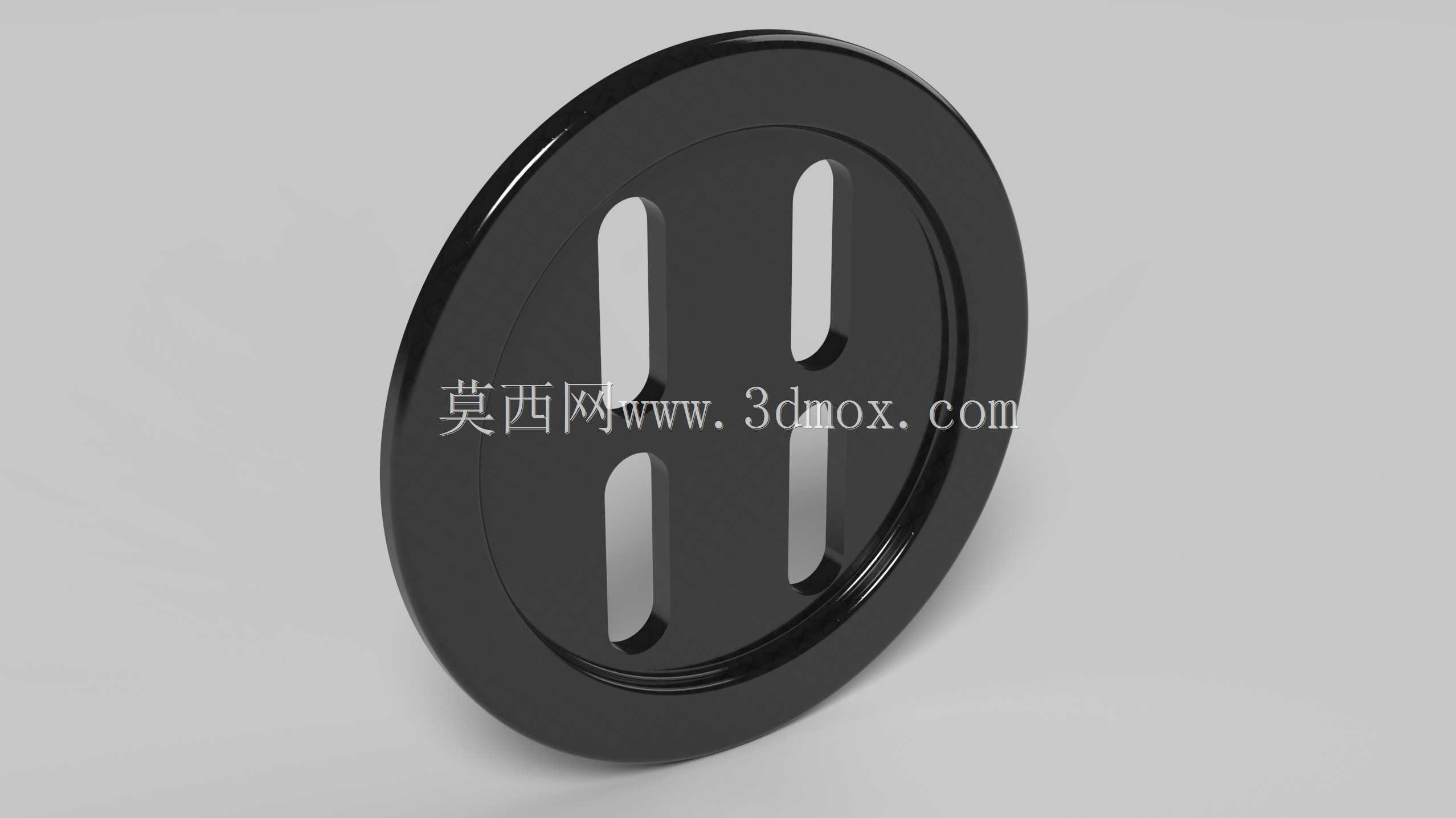

　　这款圆形带槽固定锚，是工业装配场景里常用的基础连接定位构件，日常在自动化生产线工位定位、工装夹具快换基座、检测设备治具安装、输送线侧边挡停组件固定等场景中都能见到它的身影，核心作用是为配套安装的功能件提供稳定的承载基准，抵消设备运行过程中产生的侧向剪切力与小幅振动载荷，避免连接部位出现松脱移位的问题。从结构设计逻辑来看，整体采用圆盘式主体构型，外缘做了等厚的环形加强边，这个设计并非单纯的造型考量，当锚件嵌入安装基体或者通过紧固件锁附在安装面时，环形边能够均匀分散锁附压力，避免局部应力集中导致的基体压损或者锚件自身变形，哪怕是在铝合金型材、工程塑料安装板这类硬度偏低的基体上安装，也能保证长期使用后的连接可靠性。

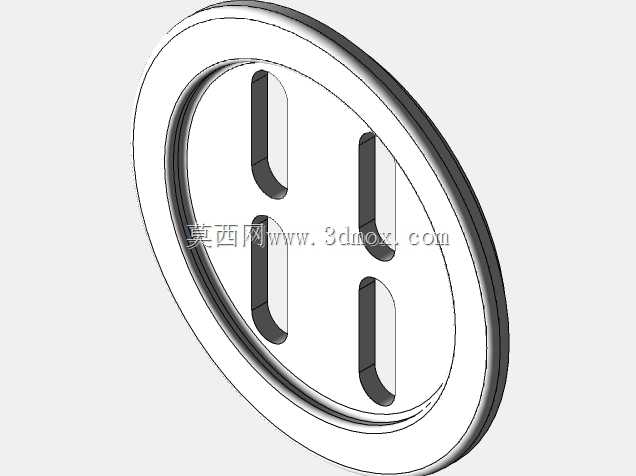

　　盘面开设的四个对称长条形通槽，是整个构件的核心功能结构，槽体的走向沿圆盘径向对称分布，一方面能够兼容不同孔距的配套安装件，允许安装时在槽长范围内调整位置，降低安装面的预加工孔位精度要求，现场装配时不需要反复配打孔位就能完成对位，大幅提升装配效率；另一方面，通槽结构也能减少锚件自身的重量，在对设备自重有严格要求的移动工装、轻型检测治具上使用时，不会带来过多的额外负载。设计过程中对安装边界做了充分考量，圆盘的厚度控制在适配常规M4-M6规格紧固件的锁附行程范围内，不需要额外加装加长螺母或者垫片就能完成锁附，槽体的宽度也匹配对应规格螺栓的杆径，同时预留了0.2mm的装配间隙，既不会因为间隙过大导致连接晃动，

　　也不会因为间隙过小出现螺栓卡滞无法穿入的问题。外缘的圆角过渡处理，能够避免安装和维护过程中尖锐边角划伤操作人员，也能减少应力集中导致的盘体开裂风险，哪怕是在有小幅持续振动的设备上长期使用，也不会出现边角崩损的情况。从实际使用的适配性来看，这款固定锚既可以通过盘面通槽用螺栓直接锁附在安装平面上作为固定基准，也可以嵌入预先加工好的圆形沉槽内做嵌入式安装，嵌入式安装时锚件表面能够和安装面齐平，不会突出安装平面影响其他构件的运动轨迹，适合在有平面度要求的工装台面上使用。构件的受力设计经过反复校核，当配套螺栓按照标准扭矩锁附时，环形主体的形变控制在弹性变形范围内，不会出现永久形变导致的定位精度丢失，四个对称槽位的受力分布均匀，

　　单侧受力时其余槽位也能分担载荷，避免单个连接点受力过大出现断裂。在设备维护场景中，这种带槽的固定锚不需要完全拆下螺栓就能调整配套构件的位置，只需要拧松螺母滑动到目标位置再锁附即可，比传统的圆孔固定件调整效率提升不少，尤其适合需要频繁更换工装、调整工位位置的柔性生产线使用，能够减少产线换型的停机时间。
