三缸振荡式蒸汽机结构设计方案

　　这款三缸振荡蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景的实际需求展开，在传统单缸蒸汽机的基础上优化了动力输出平顺性，解决了单缸结构死点位置需要额外外力启动、扭矩波动大的常见问题。从实际应用场景来看，这类小型振荡蒸汽机多用于教学演示模型、小型复古动力装置、科普展品以及微型蒸汽动力驱动的小型设备中，不需要配套复杂的配气机构，整体结构紧凑，维护难度低，适合非工业级大负载的动力输出场景。

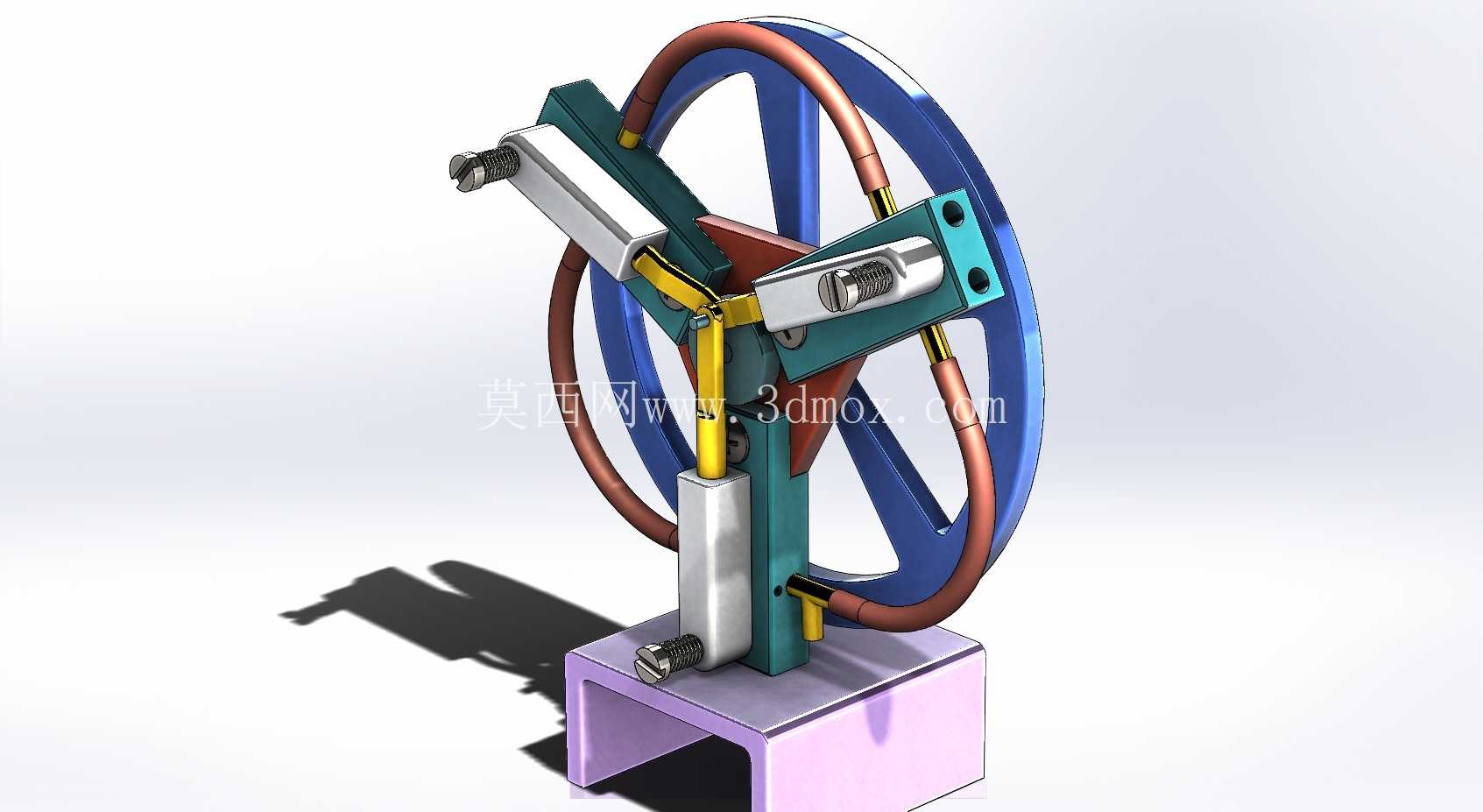

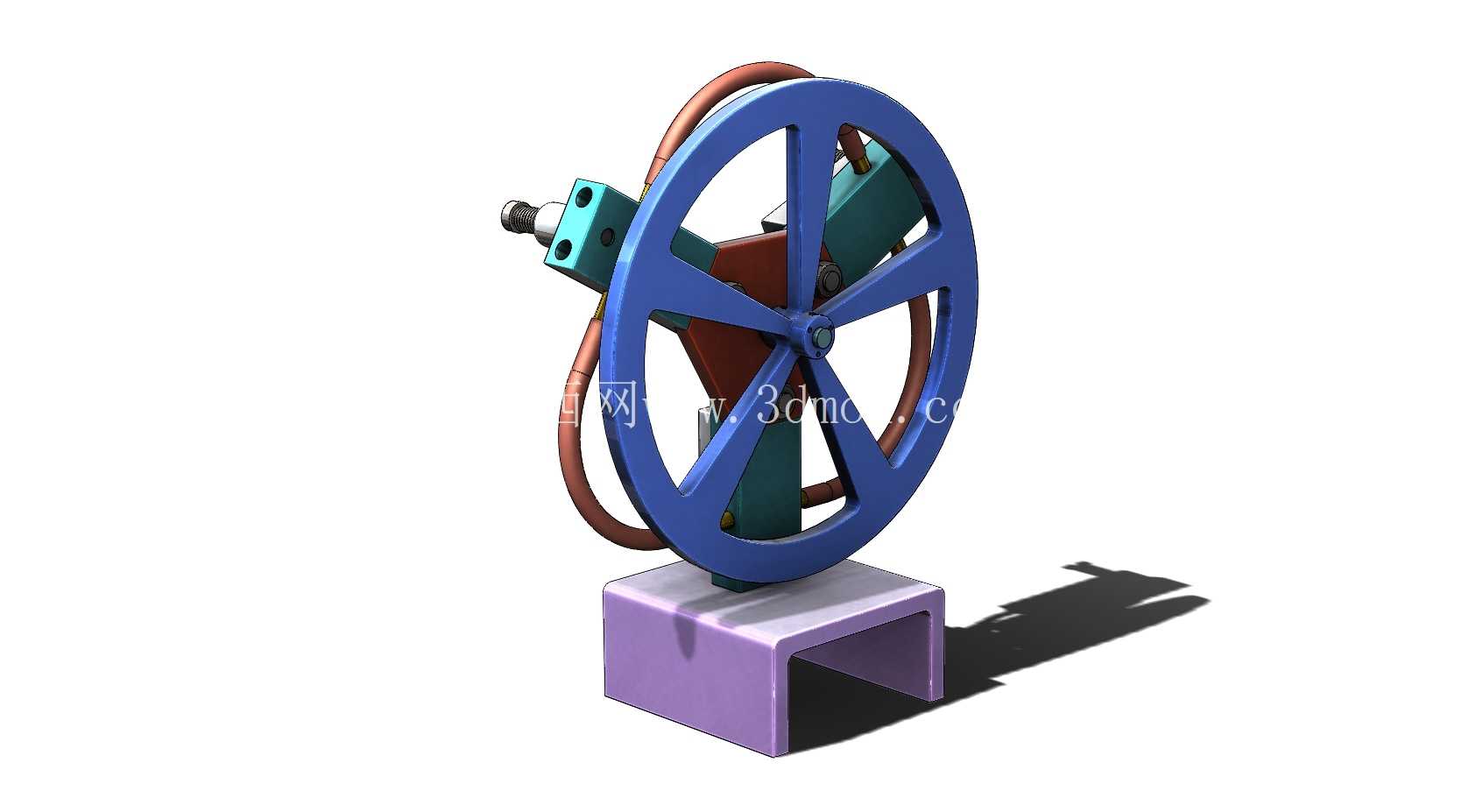

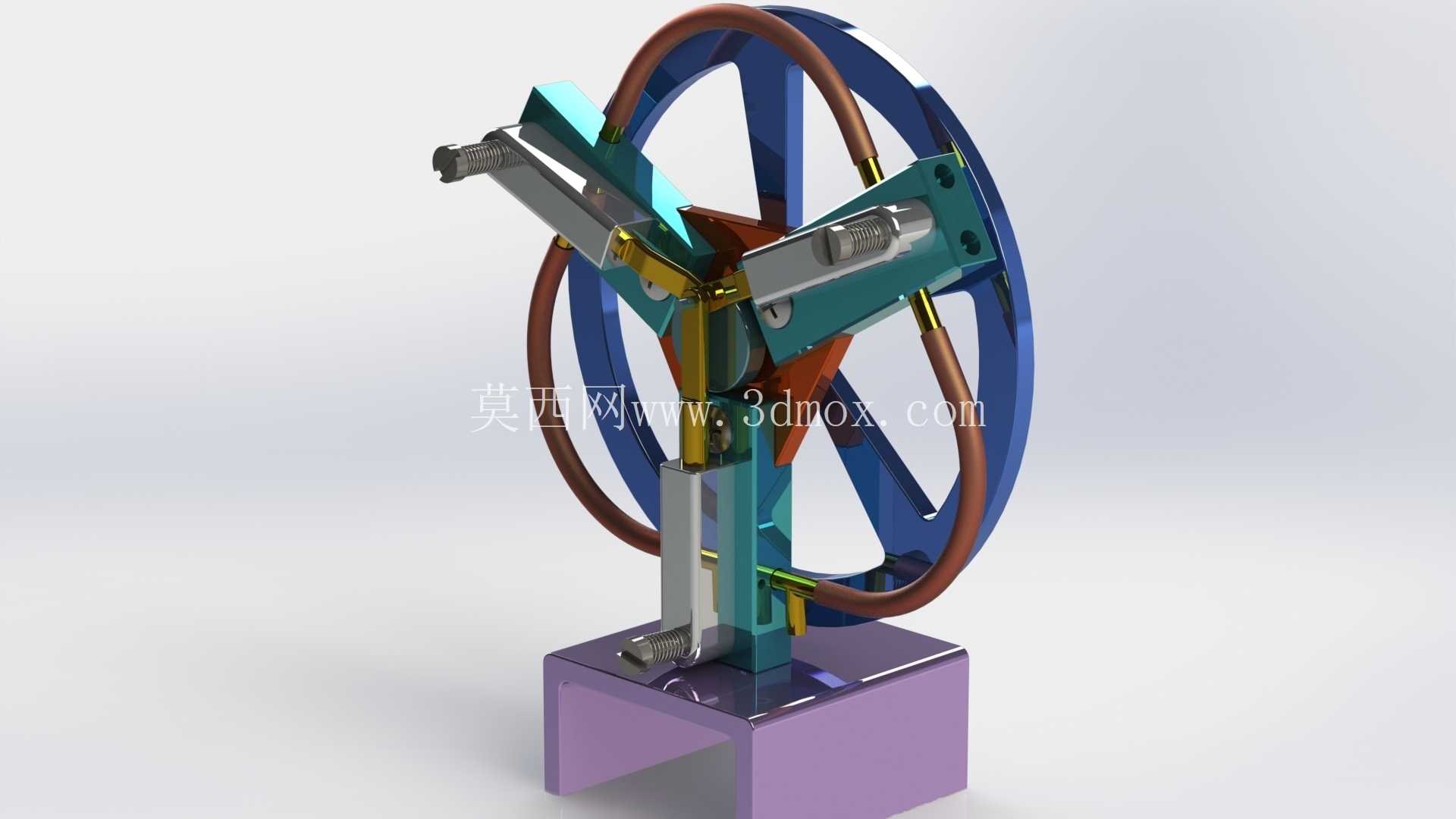

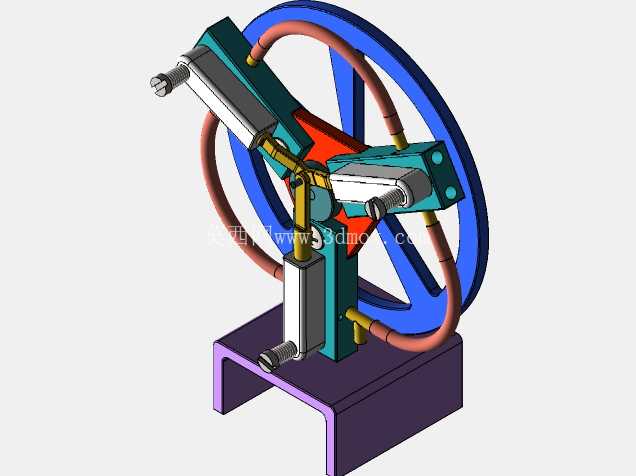

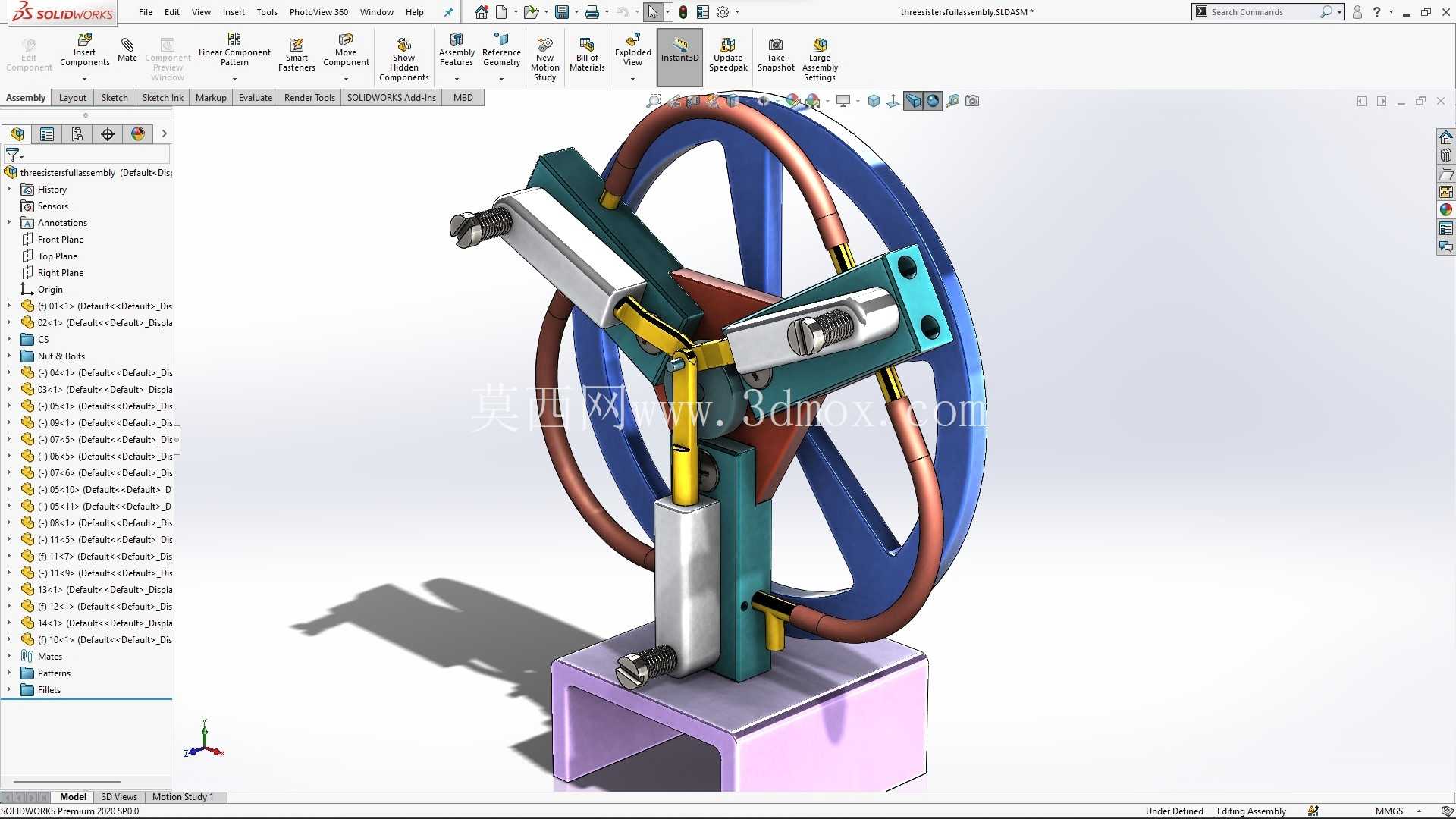

　　从功能特性上看，三个气缸沿飞轮径向呈120度夹角均匀分布，每个气缸的配气通过自身的振荡动作完成，不需要额外设置凸轮轴、气门顶杆等复杂配气零件，当高压蒸汽通入管路时，三个气缸交替进排气，推动活塞做往复运动，通过与飞轮连接的曲柄结构将直线往复运动转化为飞轮的旋转运动，任意时刻至少有一个气缸处于做功行程，从根源上避开了单缸蒸汽机上下止点的启动死点问题，不需要额外设置启动飞轮助力结构，通入蒸汽后即可自行启动运转。飞轮采用大直径轮缘结构设计，依靠轮缘的转动惯量储存动能，进一步平抑三个气缸交替做功带来的转速波动，让输出轴的扭矩输出更平稳，降低运转过程中的振动幅度。

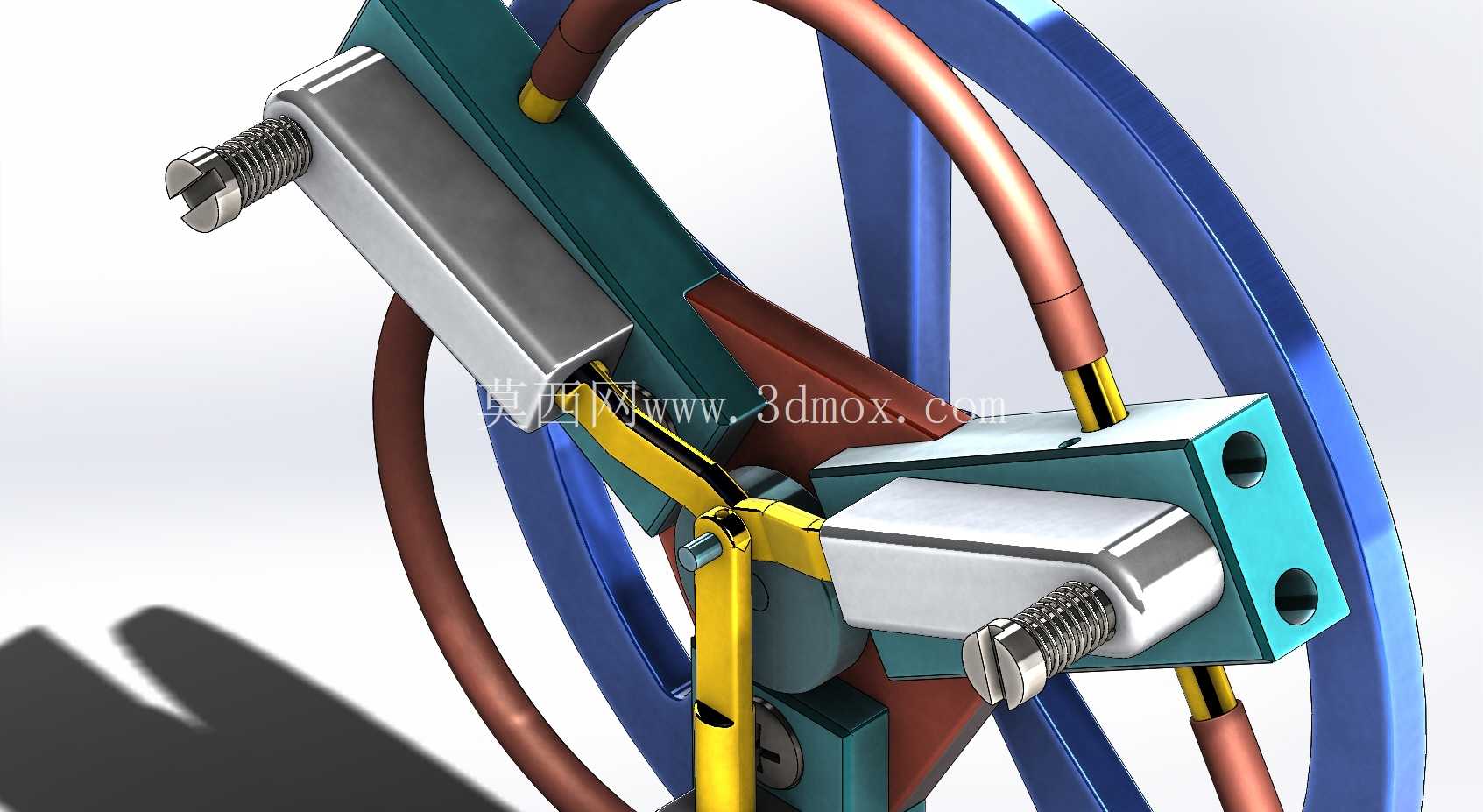

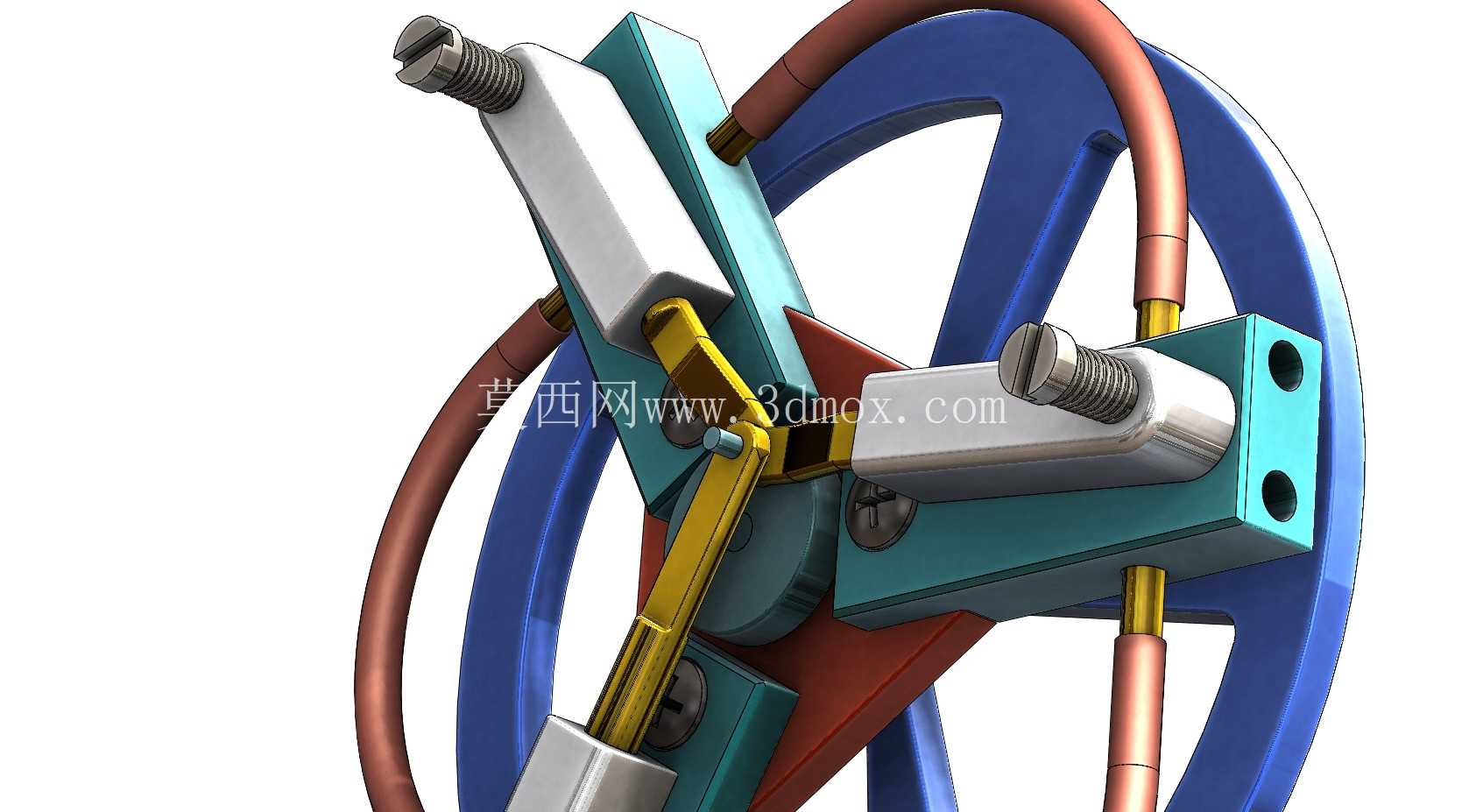

　　设计思路上，这款结构没有采用传统蒸汽机的固定式气缸布局，而是将气缸设置为可绕连接轴小角度摆动的振荡形式，气缸本体在摆动过程中同步完成进排气口的切换，大幅简化了配气系统的零件数量，整体零件加工难度低，没有复杂的曲面或者高精度配合的异形零件，普通的铣削、车削加工即可完成全部零件的制作，装配环节也不需要复杂的工装定位，按照装配关系依次连接即可完成整机装配。底座采用方块式支撑结构，安装面为平整的矩形平面，四个角点可通过螺栓直接固定在安装基座上，安装边界清晰，整机重心落在底座支撑面的中心位置，运转过程中不会因为重心偏移产生额外的倾覆力矩，不需要额外增加配重块即可保证运转稳定性。

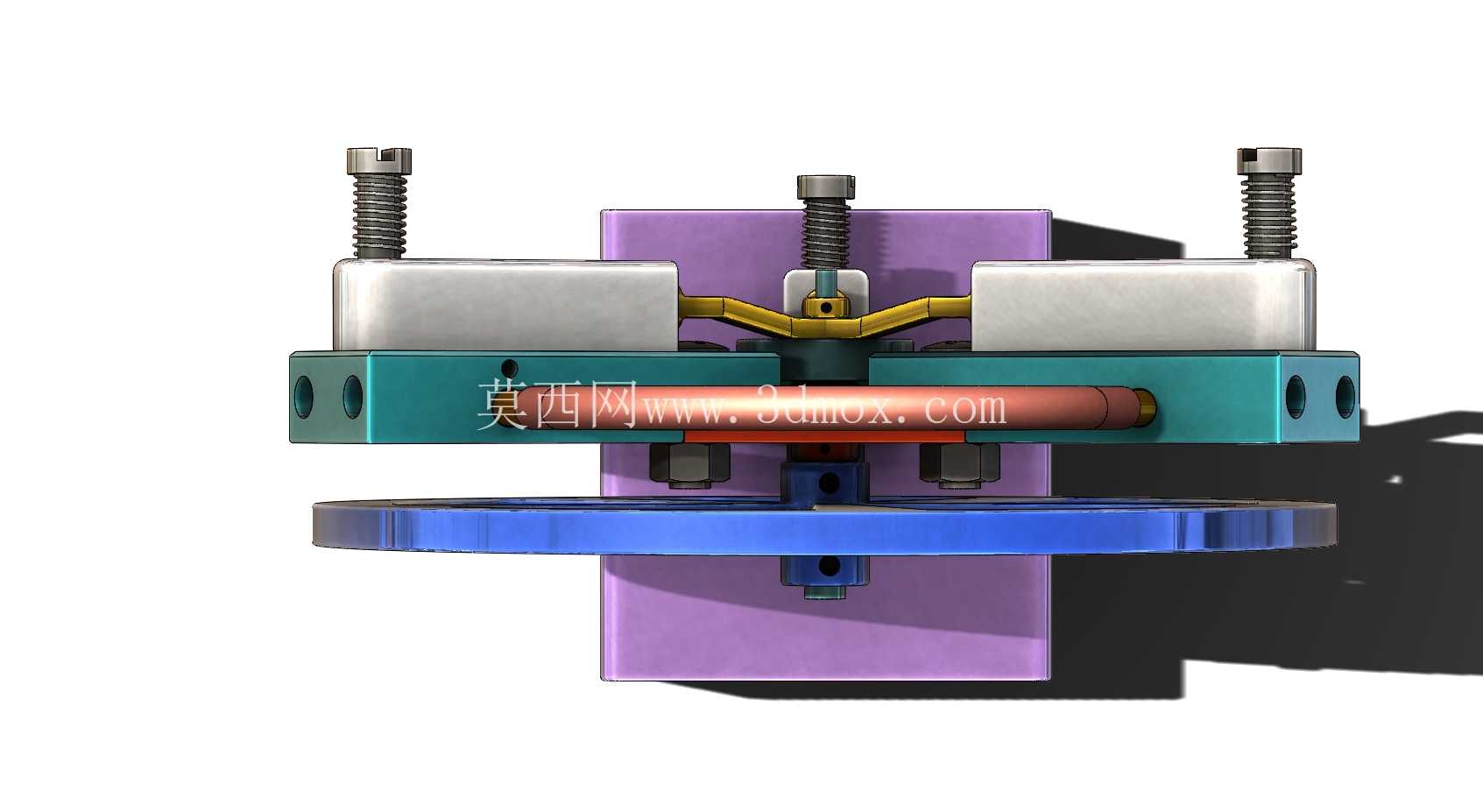

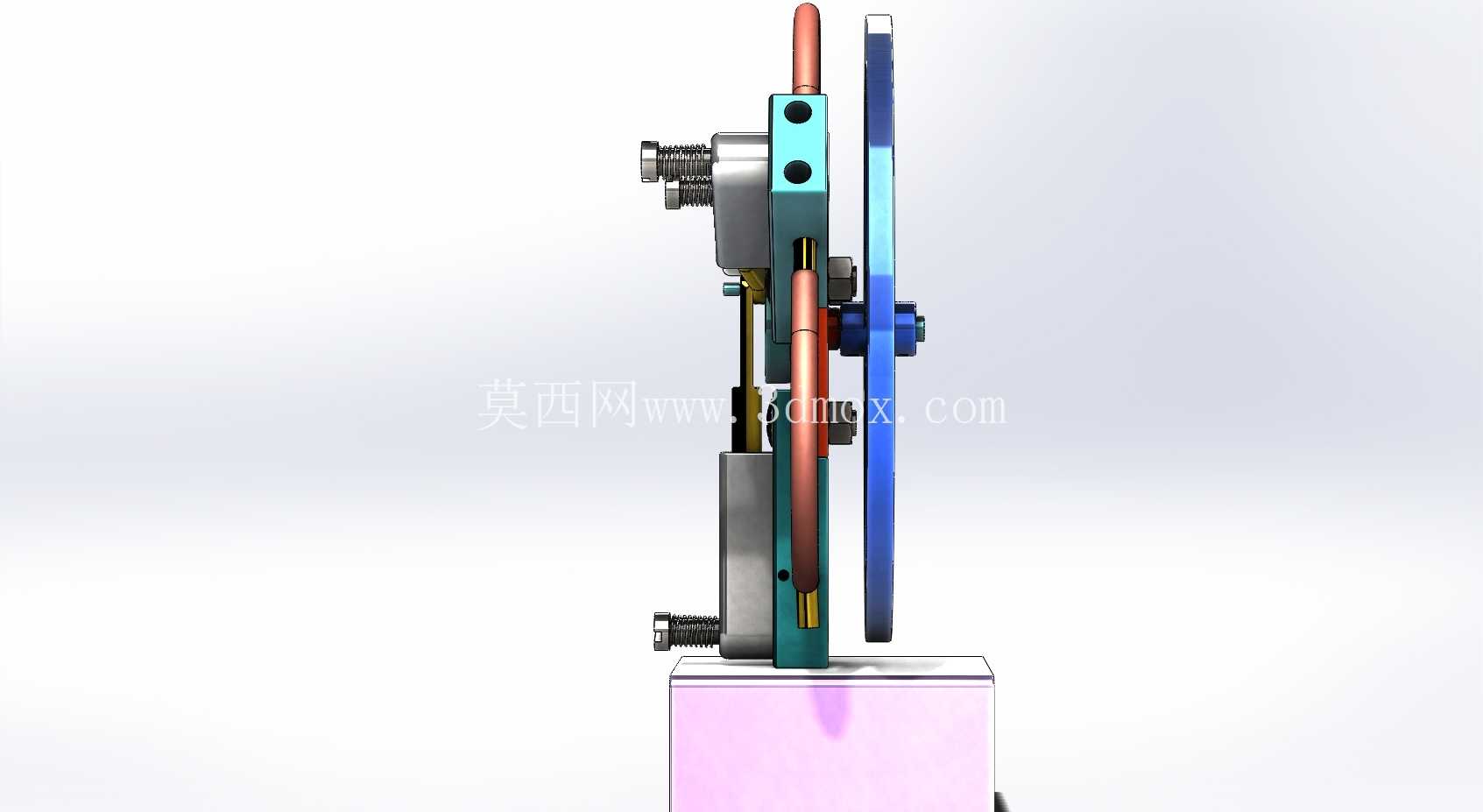

　　从安装尺寸边界来看，整机的最大外轮廓由大直径飞轮决定，飞轮的径向尺寸为整机最大宽度，气缸伸出的最大行程位置为整机最大长度，底座的高度加上气缸竖直方向的最大高度为整机总高，在配套安装时只需要预留出飞轮旋转的安全间隙，避免周边零件与旋转的飞轮、摆动的气缸发生运动干涉即可。管路连接采用硬管沿支架排布，三个气缸的进排气管路集成在中心支架位置，减少了外接管路的数量，避免管路随气缸摆动产生弯折疲劳，提升管路的使用寿命。活塞与气缸的配合采用常规的间隙密封结构，适合低压蒸汽的工作场景，不需要复杂的活塞环密封结构，降低了加工和装配的精度要求，也减少了后期维护的密封件更换成本。

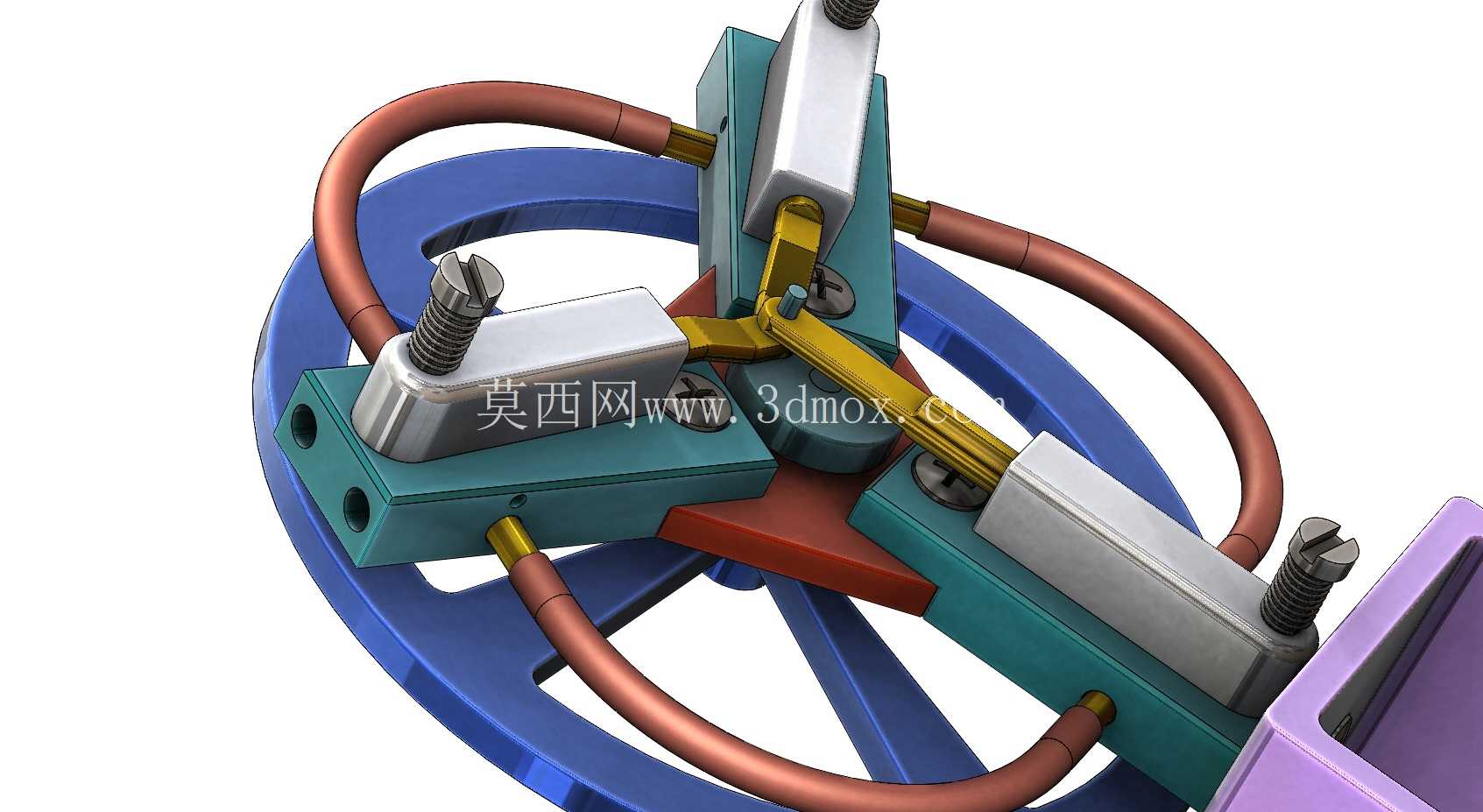

　　在实际结构验证过程中，三个气缸的摆动角度经过匹配设计，刚好在活塞运动到上止点和下止点位置时完成进排气口的切换，配气相位不需要额外调整，装配完成后即可满足运转要求，避免了传统蒸汽机配气相位调整复杂、需要反复调试的问题。连接活塞与飞轮的曲柄销位置沿飞轮圆周均匀分布，每个曲柄销的角度差严格保持120度，保证三个气缸的做功行程均匀错开，让飞轮受到的冲击力均匀分布在圆周方向，减少运转过程中的径向载荷，提升支撑轴承的使用寿命。支架部分采用一体化的立式结构，同时承担气缸安装支撑、管路固定、飞轮轴支撑的作用，减少了单独支撑零件的数量，让整体结构更紧凑，装配累计误差更小。
