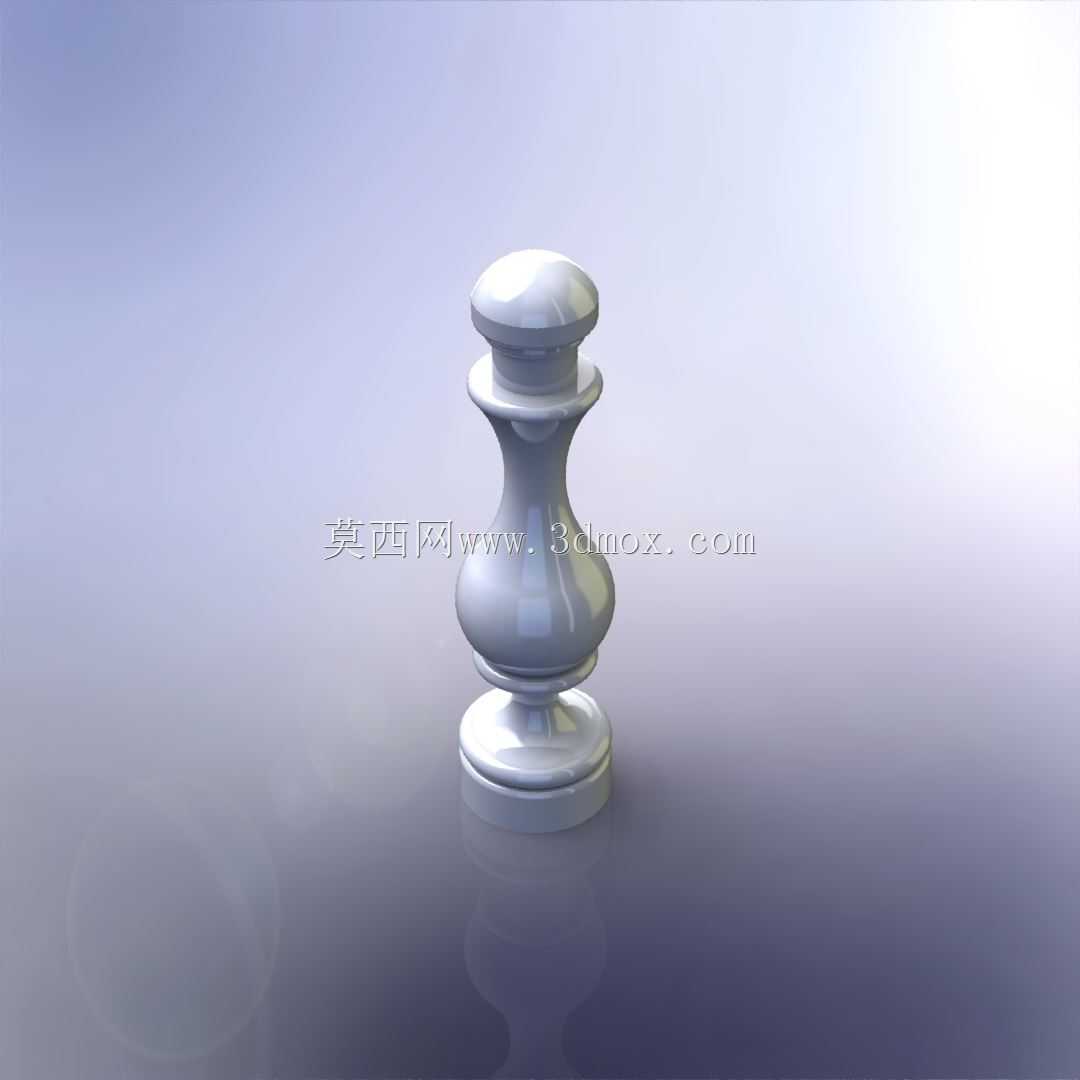

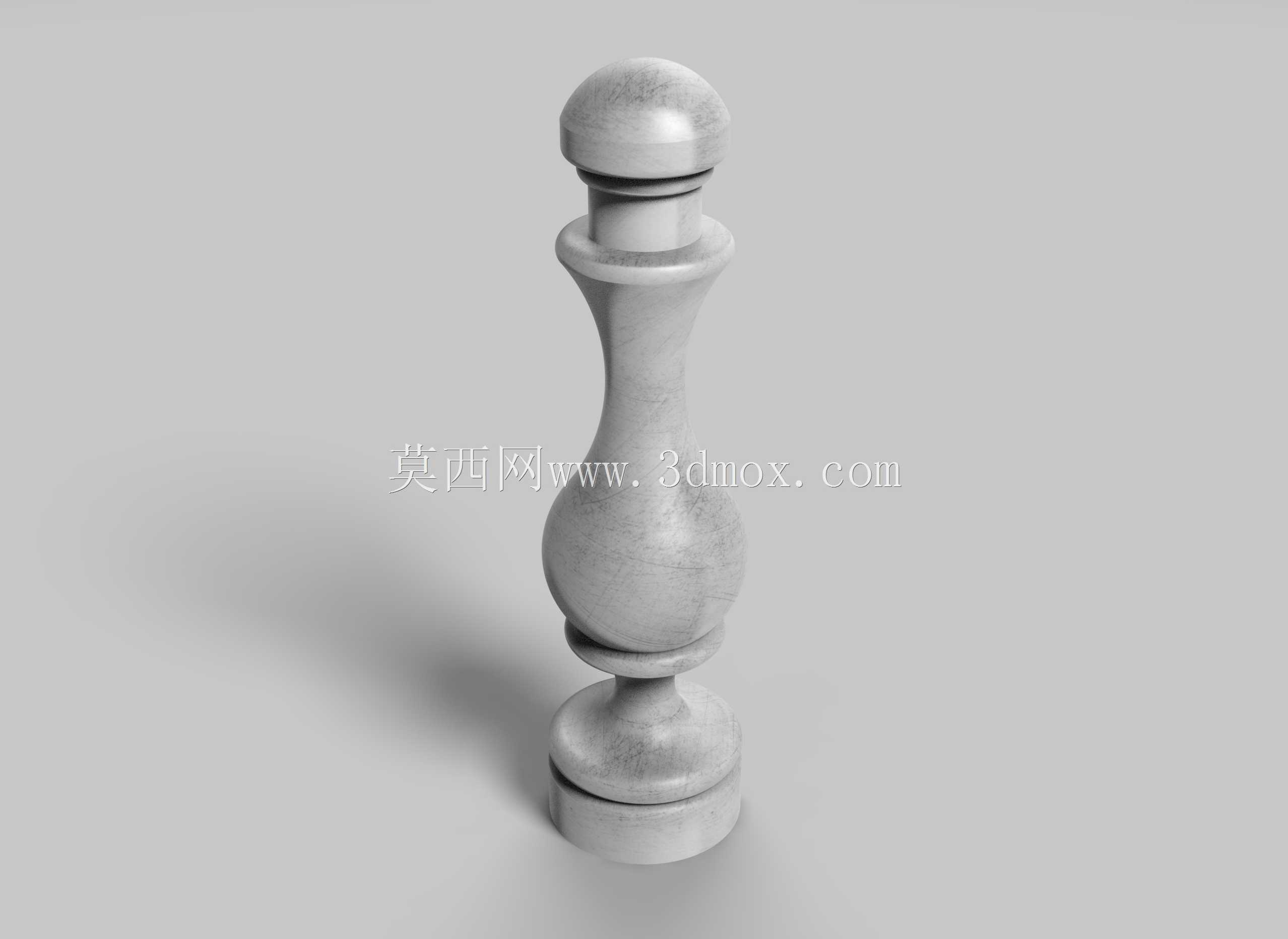

国际象棋立体棋子造型结构设计

　　这款棋子造型采用多段回转体组合结构，整体沿中心轴线完全对称，适配车削加工或3D打印快速成型工艺，可直接用于文体用品生产、桌面文创摆件开发、棋类教具制作等场景。从结构细节来看，顶部采用半球形端头设计，边缘做了R0.8的圆角过渡，既避免尖锐棱角造成的磕碰损伤，也能在日常拿取时贴合指腹弧度，提升握持手感；端头下方设置一圈环形凹槽，既可以作为视觉层次区分，也能在批量堆叠收纳时形成定位卡位，减少棋子之间的滑动磕碰。中部收腰段采用双曲面过渡设计，从上端环形凸台向下先收窄至最小直径，再平滑外扩至中部最大鼓形轮廓，随后再次收窄衔接下方底座，曲面曲率经过反复调整，既保证视觉上的修长协调感，也让整体重心落在底座上方三分之一处，

　　放置时的稳定倾角可达15度，日常使用中不易被碰倒。底部采用双层阶梯底座结构，下层接触平面做了0.2mm的微凸设计，避免平面加工时的翘曲导致放置不稳，底座与主体的衔接处设置环形退刀槽，适配车削加工时的刀具退刀需求，也能减少底座边缘的应力集中，提升长期使用的结构强度。在设计过程中，所有回转面的衔接处均采用相切连续过渡，没有尖锐棱角，既降低加工时的刀具磨损，也让后续表面处理（比如喷漆、木纹转印、金属电镀）的涂层附着更均匀，不会出现棱角处涂层过薄脱落的问题。整体尺寸适配常规国际象棋的棋盘格规格，底座直径控制在22mm，总高度78mm，放置在50mm见方的标准棋盘格内时，相邻棋子不会出现干涉，拿取时也有足够的手指操作空间。

　　该结构除了作为棋类配件使用，也可通过调整尺寸比例，作为楼梯扶手柱头、装饰栏杆立柱、家具装饰拉手等构件的基础造型，只需要调整各段回转面的直径、高度参数，就能快速衍生出不同风格的装饰构件，结构的通用性较强。建模时所有特征均采用参数化草图驱动，修改关键尺寸即可快速调整整体比例，不需要重新绘制曲面，适配不同的定制化需求，结构上没有倒扣特征，不管是采用数控车削加工、注塑成型还是FDM3D打印，都不需要额外设计支撑结构，能有效降低生产制造成本，缩短打样周期。
