3.5mm三段式音频插头精密结构设计

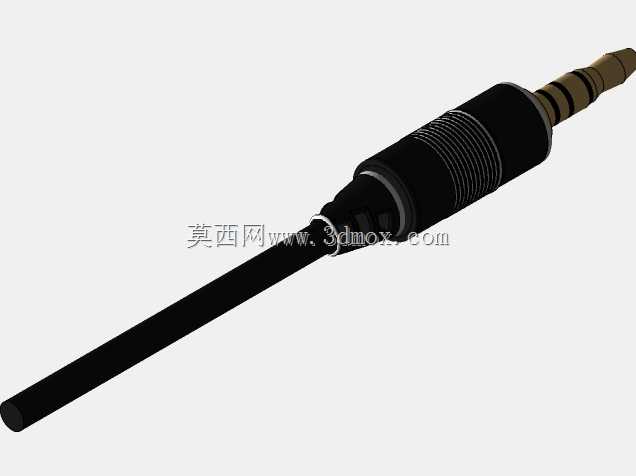

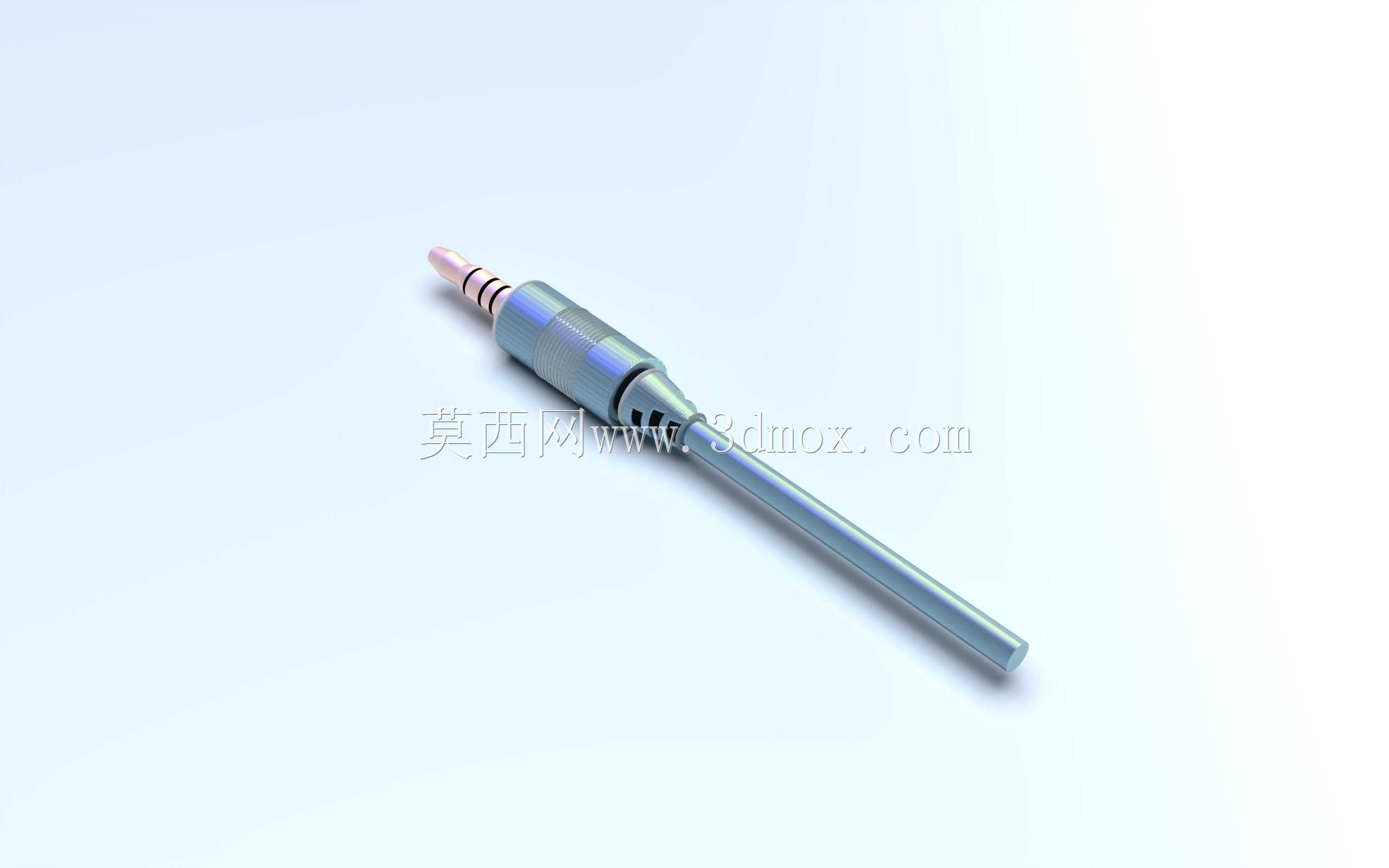

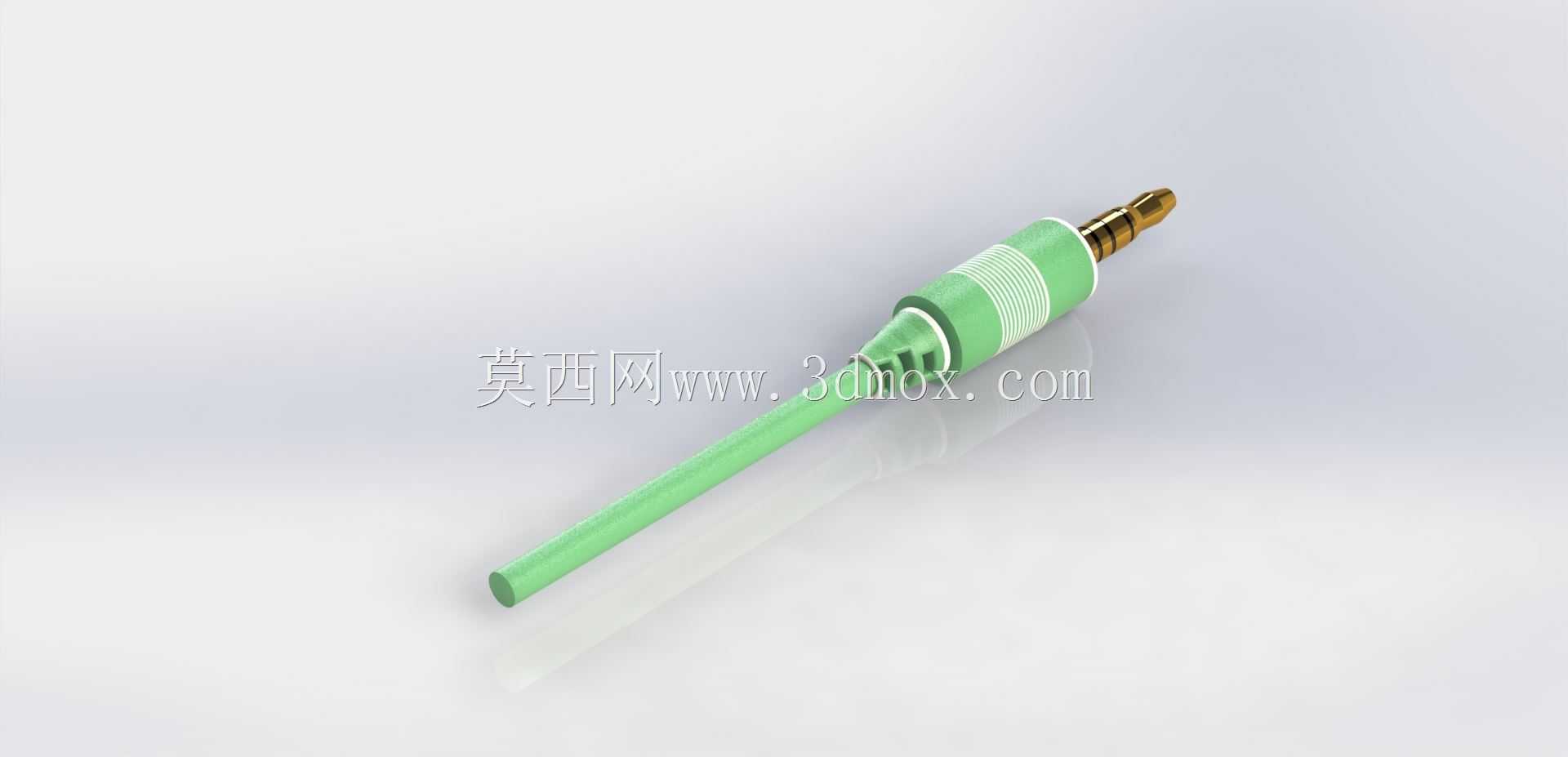

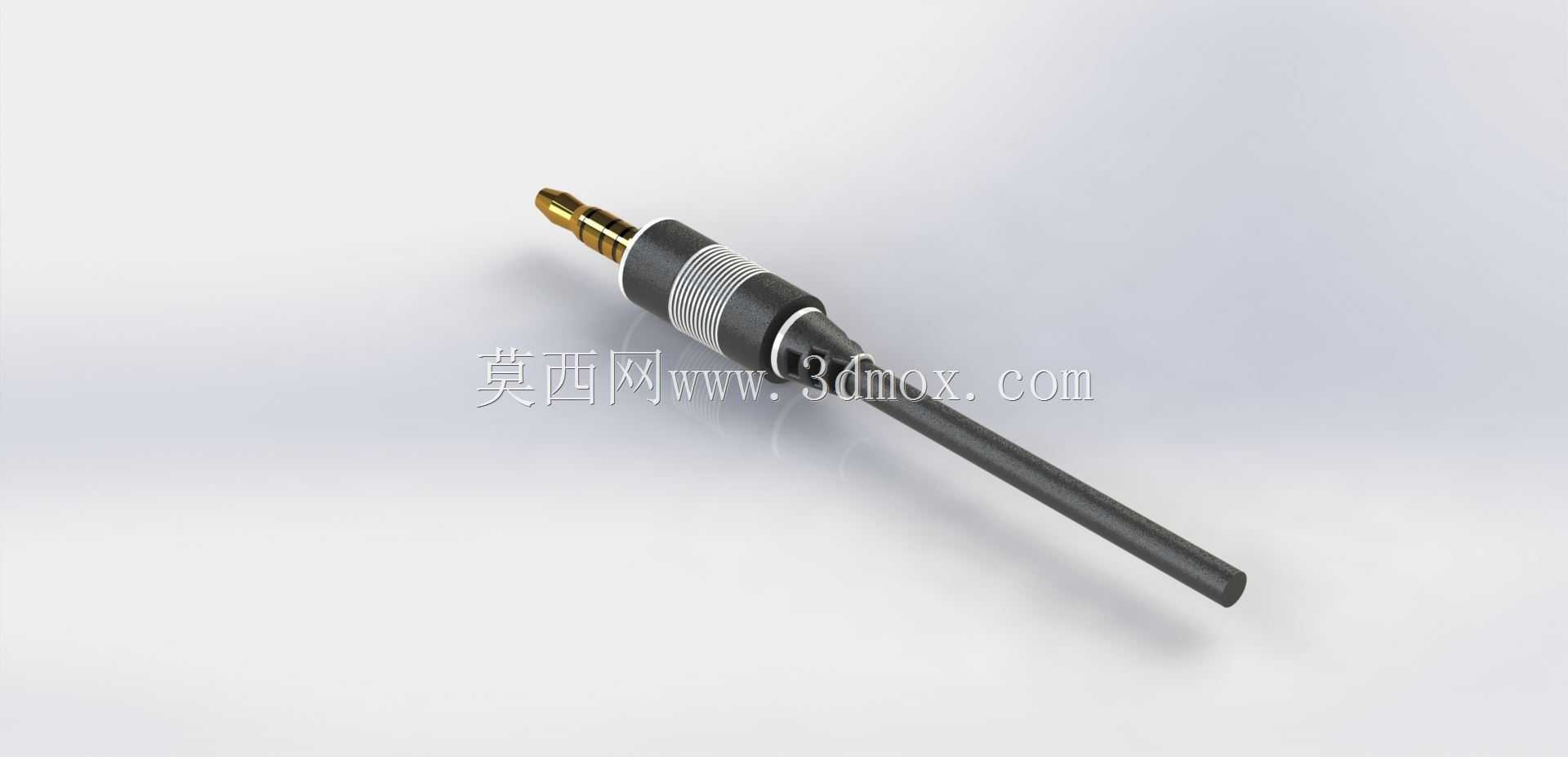

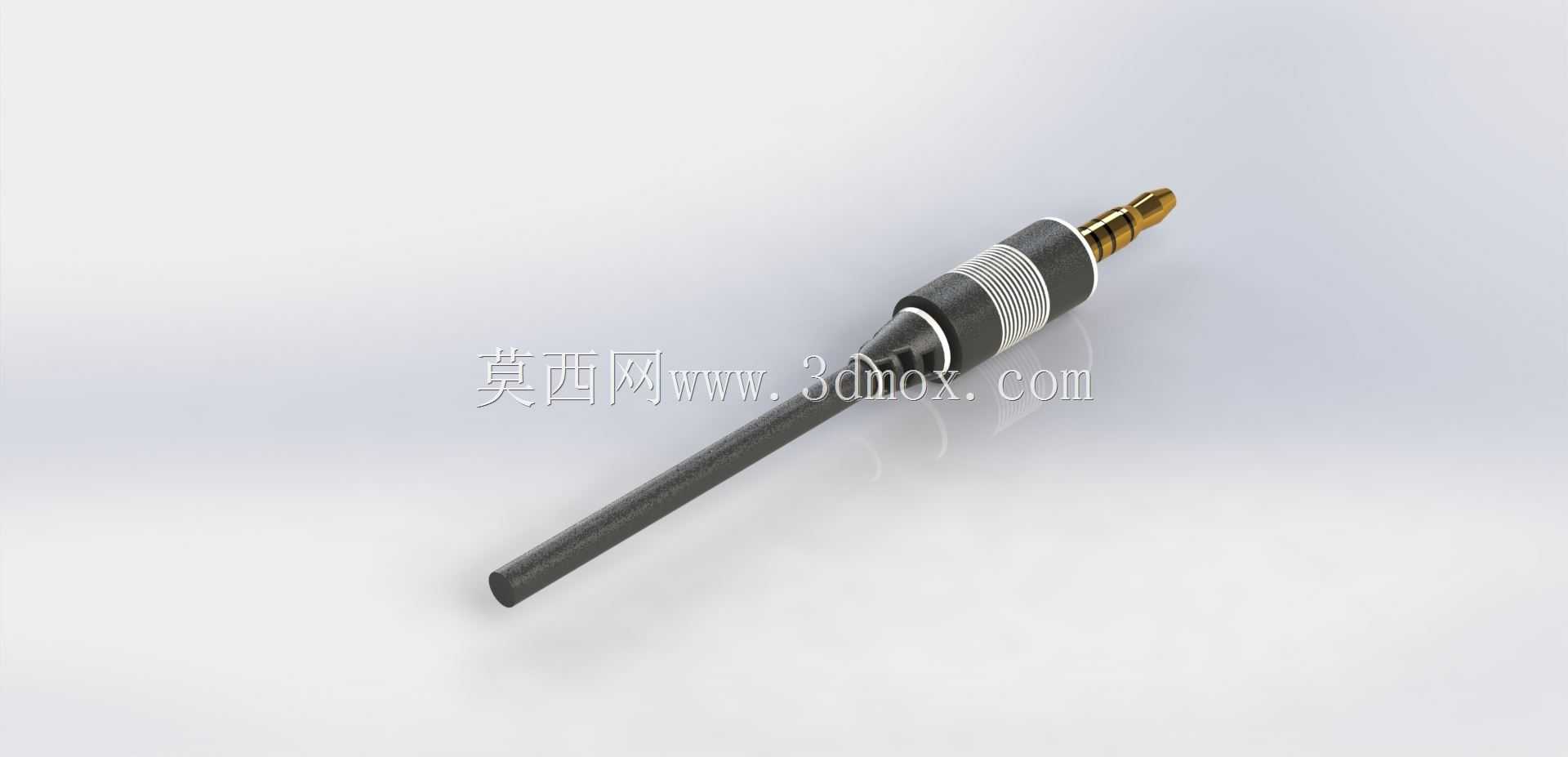

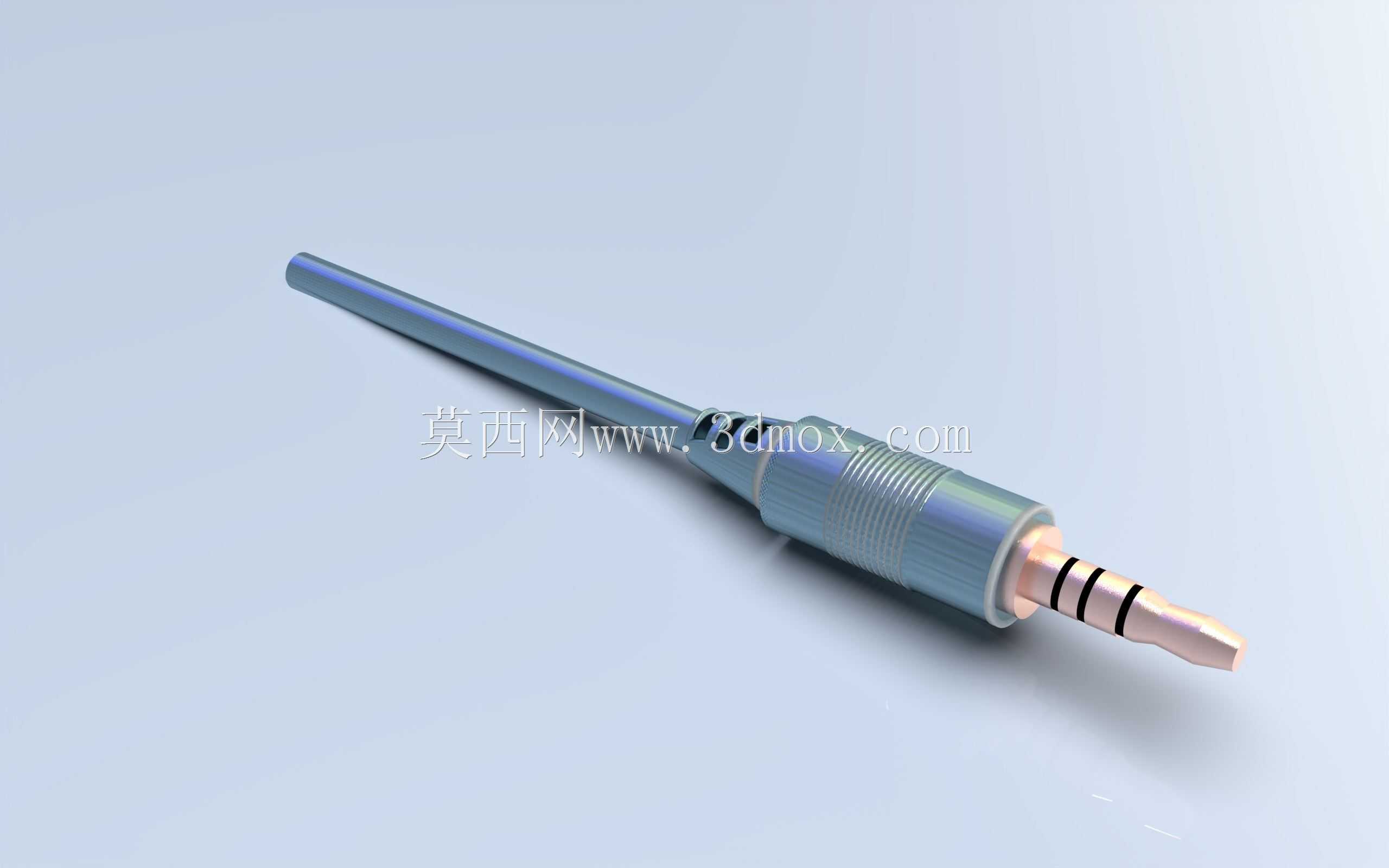

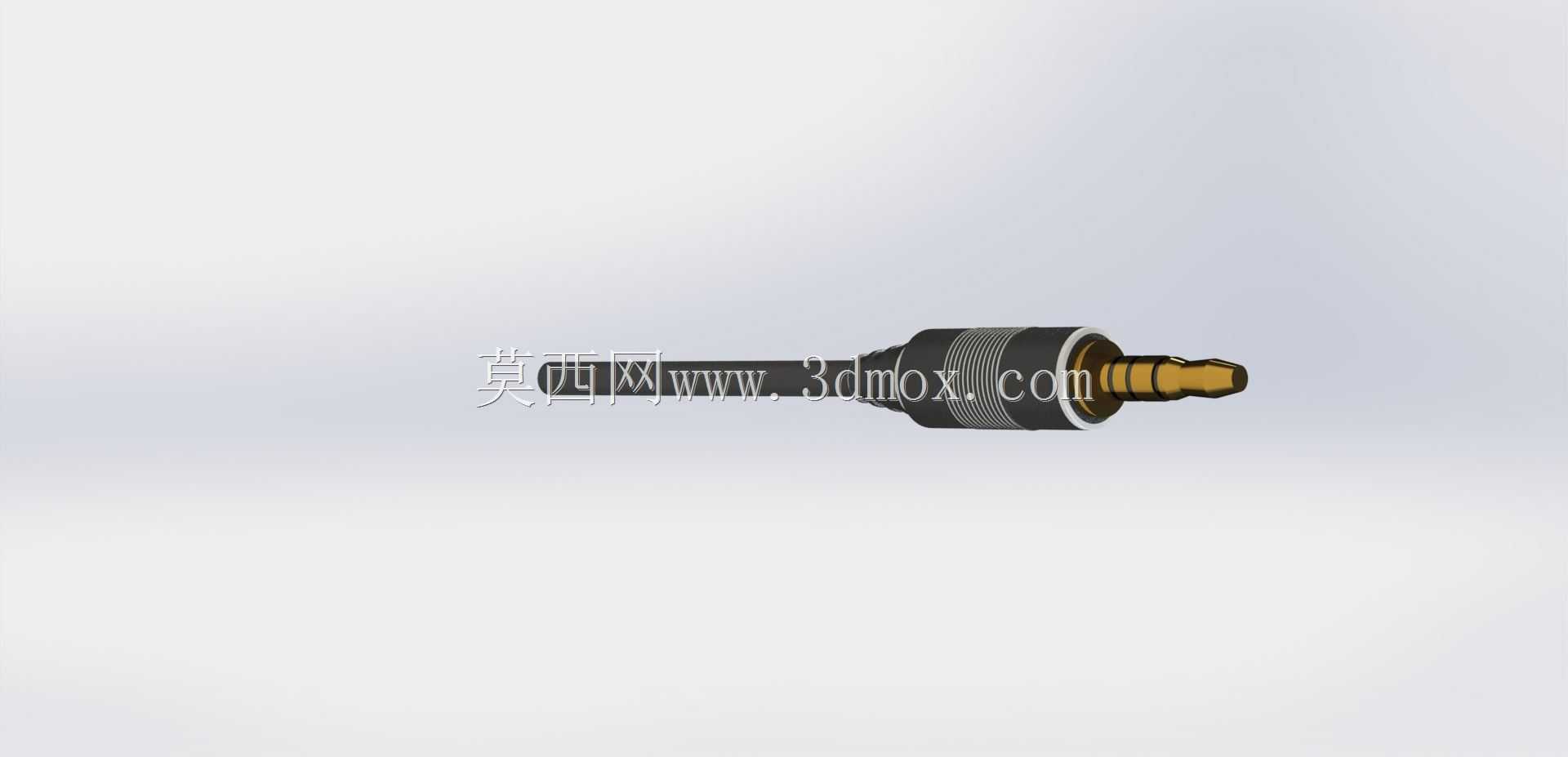

　　日常消费电子、专业音频设备里随处可见这类三段式音频接插结构，它承担着模拟音频信号的稳定传输职能，从便携播放器、有线耳机到专业调音台的外接接口，这类结构的可靠性直接决定音频输出的稳定性，避免出现接触不良、声道串扰、底噪过大等常见使用问题。设计这类接插结构时，首先要匹配标准3.5mm音频母座的安装公差，插接头的金属接触段直径严格控制在3.5mm标准公差带内，三段绝缘隔离环的宽度、位置完全对应通用母座的弹片触点位置，保证插入后左声道、右声道、接地回路三个触点能精准对位，不会出现错位导致的单声道无声问题。插接头尾部的滚花纹理并非装饰结构，一方面是在用户插拔时提供足够的摩擦力，避免手滑导致插拔施力不当扯坏内部焊线，

　　另一方面滚花段的外径略大于接触段，插入到位后能和母座的入口端面形成软限位，避免插入过深顶坏母座内部的弹片结构。插针的金属接触段采用阶梯收窄设计，头部做圆角导向处理，插入时能顺着母座的导向斜面顺滑推入，不会刮伤母座内部的镀金接触层，长期插拔后仍能保持较低的接触电阻。尾部的线身衔接处做了渐扩的锥度过渡，这个结构是为了分散线材弯折时的应力，避免线材在接头根部反复弯折出现线芯断裂的问题，常规设计下这个锥度段的长度控制在8-10mm，能覆盖日常使用时线材的最大弯折角度范围。建模过程中需要重点关注各段的同轴度公差，整个插接头的所有回转面同轴度要控制在0.02mm以内，否则插入母座后会出现偏斜，长期使用会磨损母座触点导致接触失效。

　　绝缘隔离环的材质选用硬质绝缘工程塑料，和金属插针之间采用过盈配合压装，压装后的接缝处不能有缝隙，避免日常使用时的汗液、灰尘渗入接缝造成接触段氧化短路。这类接插件的安装边界需要适配常规3-4mm直径的音频线材，尾部的内孔深度要足够容纳线芯的焊接点位，焊接完成后内孔可以填充少量固定胶，进一步强化线材和接头的连接强度，避免拉扯时线芯从焊盘脱落。在实际选型适配时，这类插头可以匹配所有标准3.5mm音频母座，不管是消费级的便携设备母座还是工业级的音频面板母座，都能实现稳定的接插配合，插拔寿命满足常规消费电子的使用要求，接触电阻稳定在毫欧级，不会对模拟音频信号造成额外衰减。
