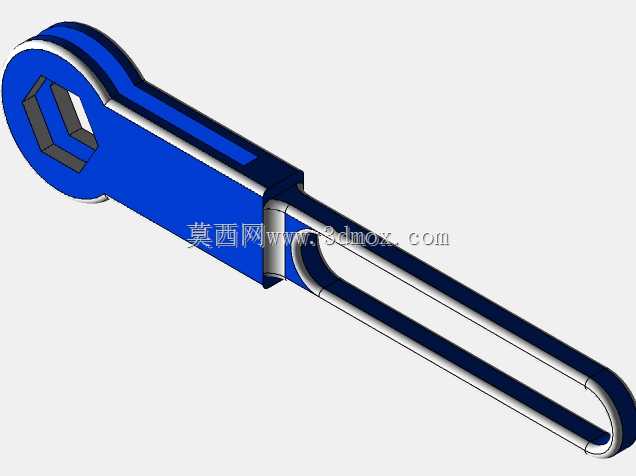

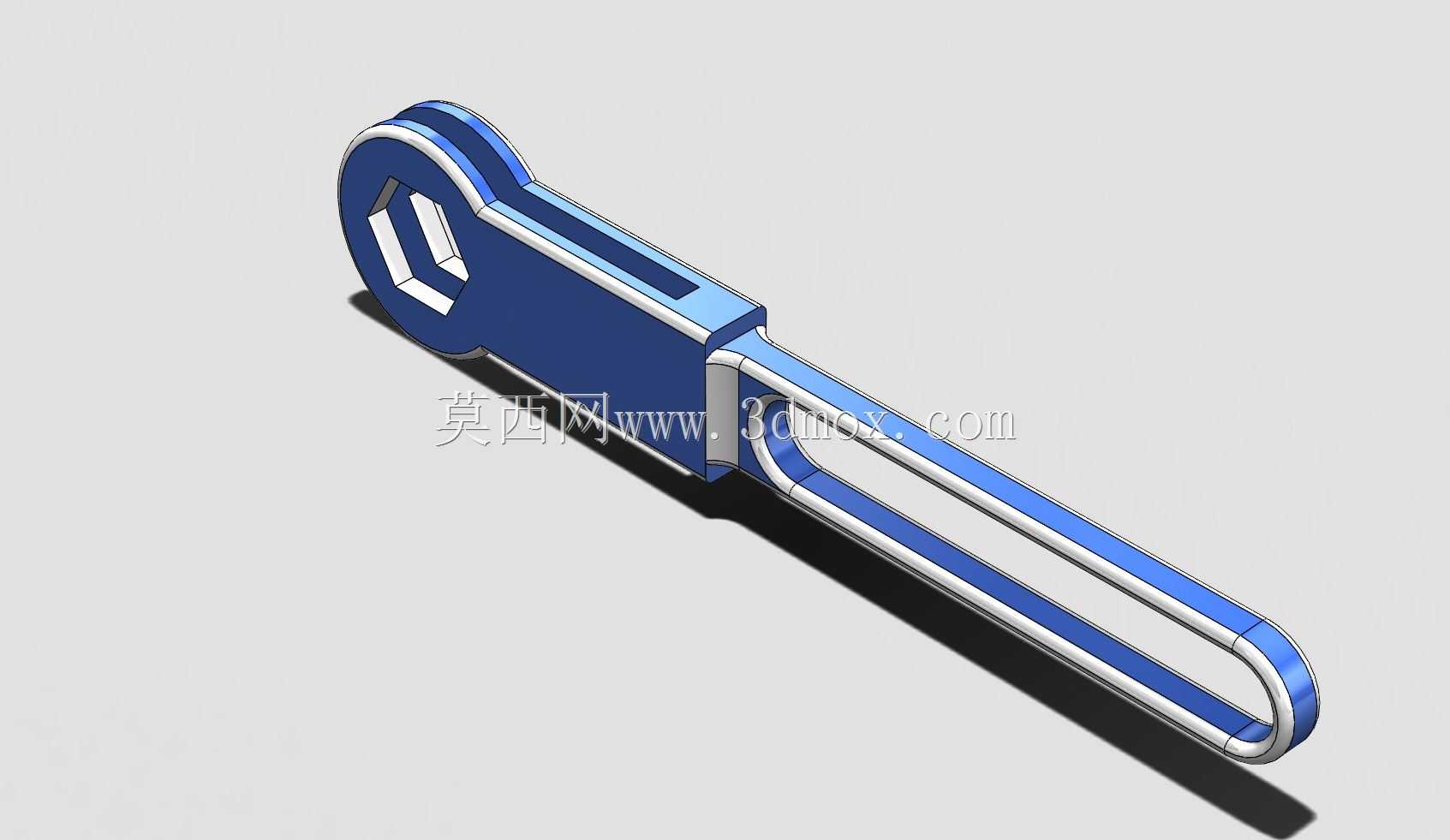

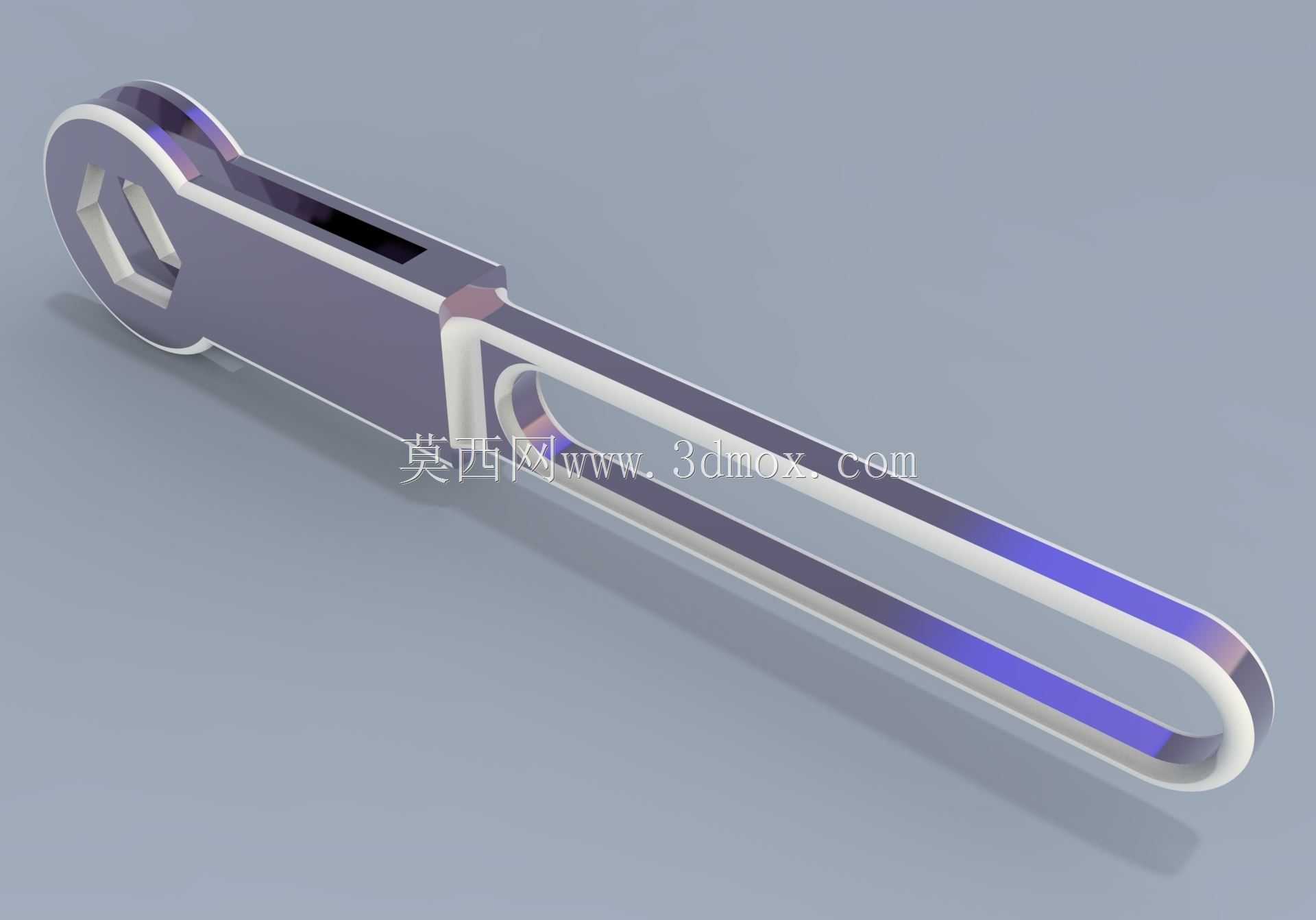

一体式便携六角开口扳手结构设计

　　这款扳手的结构设计围绕狭小空间内的紧固件拆装场景展开，在设备维保、装配流水线、户外应急检修等场景中，常规活动扳手或套筒往往受限于操作空间无法完成施力，这款一体式扳手将六角咬合端与环形施力柄做了一体化成型设计，没有多余的拼接结构，避免了传统扳手活动 jaw 卡滞、咬合打滑的常见问题。从功能特性来看，头部的六角内孔做了等壁厚强化处理，咬合面与标准六角螺母的接触面贴合率可达90%以上，施力时不会出现棱边啃咬螺母的情况，能有效降低紧固件六角头磨损报废的概率，针对M6-M10区间的常用外六角紧固件适配性较好，日常设备装配中遇到的机架固定螺丝、管路接头螺母、电气安装件紧固件都能适配。设计过程中特意将手柄部分做了闭环环形结构，相比传统直柄扳手，

　　环形柄可以允许手指穿入握持，在高空作业或者手部沾有油污的场景下，不会出现工具脱手掉落的风险，同时环形结构的抗弯截面模量比同直径直柄高40%左右，施加同等扭矩时手柄的形变量更小，不会因为长期施力出现手柄弯曲变形的问题。从安装边界与尺寸适配来看，扳手整体长度控制在120mm区间，头部外径22mm，厚度8mm，在深度30mm以内的沉头孔内也能顺利伸入咬合紧固件，不会因为头部尺寸过大被沉孔台阶卡住，手柄的环形内圈尺寸适配成年人食指到小指的穿入需求，握持时施力点与头部咬合中心的力臂长度经过测算，普通人单手施加的扭矩即可达到常用8.8级紧固件的推荐锁紧扭矩，不需要额外加接延长杆，避免了过载拧断螺丝的风险。整体外形做了圆弧过渡处理，没有尖锐棱角，

　　放在工具包内携带时不会刮割其他工具或者包体，表面的金属质感处理也能直观体现结构的一体成型特性，在做三维结构校验时，重点验证了头部咬合位置的应力分布，在最大施力扭矩下，应力集中点的安全系数保持在2.5以上，满足手动工具的长期使用强度要求，不会出现头部断裂的失效风险。
