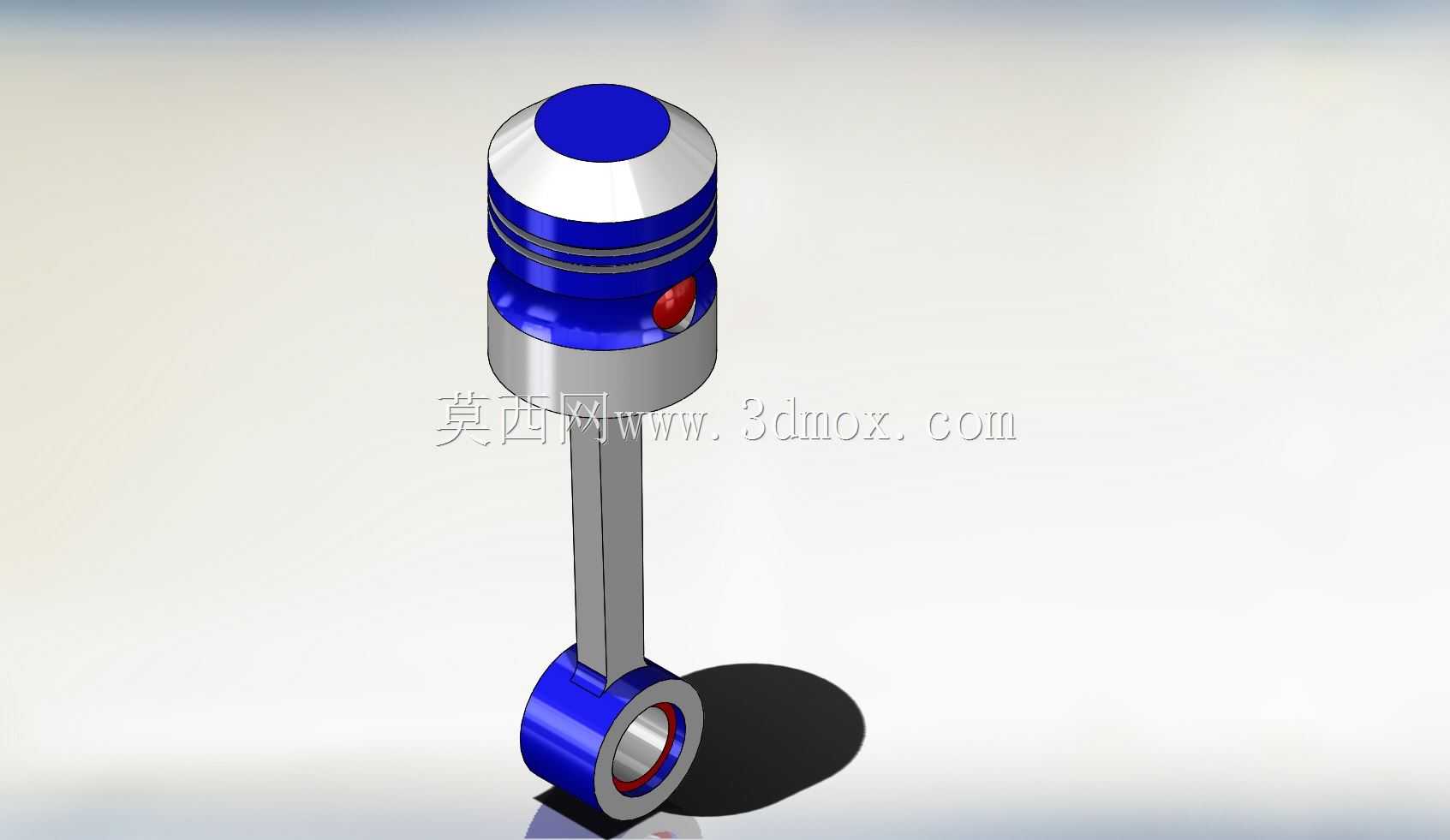

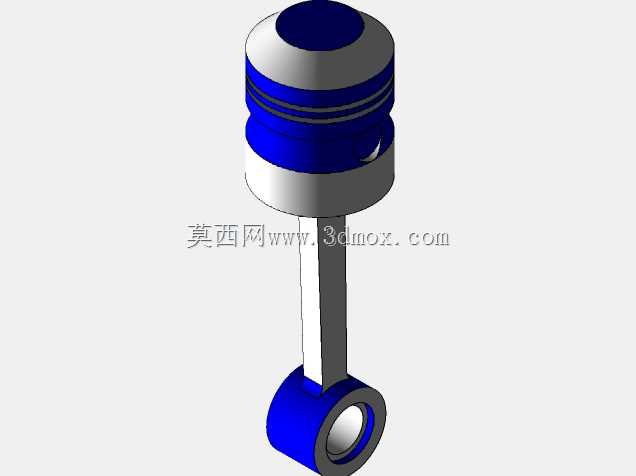

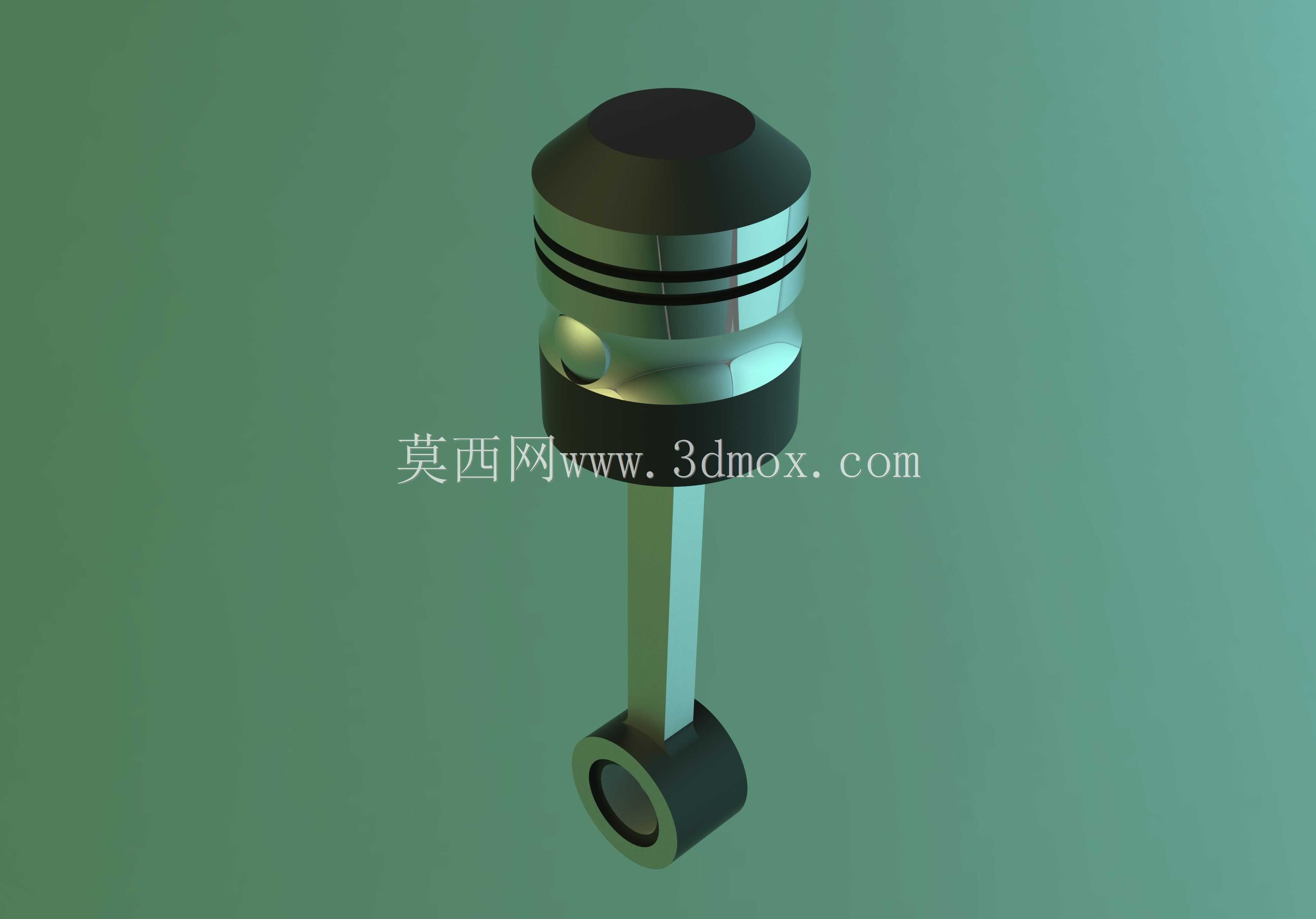

内燃机核心传动活塞连杆组件结构设计

　　这套活塞连杆组件是往复式动力机械的核心传动部件，主要承担气缸内燃气压力传递、往复运动向旋转运动转换的核心功能，广泛适配小排量通用汽油机、小型空压机、教学演示用内燃机台架等场景。从结构设计逻辑来看，活塞头部设置三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程压力下泄影响动力输出效率，油环则负责刮除气缸壁多余润滑油，防止机油窜入燃烧室造成积碳与异常损耗。活塞销座采用偏心设计，可在做功行程中减轻活塞对气缸壁的侧压力，降低往复运动过程中的敲缸异响与缸壁偏磨风险，销孔内部预留足够的润滑脂存储间隙，避免高速往复运动下活塞销与销座出现干摩擦烧蚀。连杆部分采用工字型截面结构，在保证足够抗拉、

　　抗弯曲强度的前提下尽可能降低自身重量，减少往复运动惯性力对曲轴运转平稳性的影响，连杆小头端设置衬套安装位，与活塞销形成转动副，大头端为剖分式结构，可通过连杆螺栓与曲轴曲柄销紧固连接，剖分面采用锯齿形定位结构，保证大端孔的圆度与连接刚性，避免高速运转下连杆大端出现错位变形。从安装边界来看，活塞裙部设计为椭圆形截面，长轴垂直于活塞销轴线方向，可补偿热态下活塞因受热膨胀、侧压力作用产生的形变，保证活塞在气缸内的合理配合间隙，避免冷态敲缸、热态拉缸的问题。整套组件的运动匹配需要严格控制活塞行程、连杆长度与曲轴曲柄半径的比例关系，合理的杆径比可降低活塞侧压力与连杆摆动角度，减少运转过程中的摩擦损耗，

　　同时活塞顶部的凹坑造型可配合气缸盖形成合理的燃烧室形状，优化油气混合效率，提升燃烧充分性。在实际装配场景中，需要注意活塞环的开口错位角度，各环开口需相互错开120度以上，避免开口对齐造成燃气泄漏，连杆螺栓需按照规定扭矩分次紧固，防止预紧力不足造成连杆松脱、预紧力过大造成螺栓塑性变形断裂。这套结构的建模过程充分考虑了实际加工与装配的工艺合理性，所有圆角、倒角、退刀槽的设置都符合机加工工艺要求，没有出现无法加工的尖锐结构或者装配干涉问题，可直接用于教学演示、原理验证以及同类型组件的结构参考。
