法兰连接旋启式止回阀结构设计

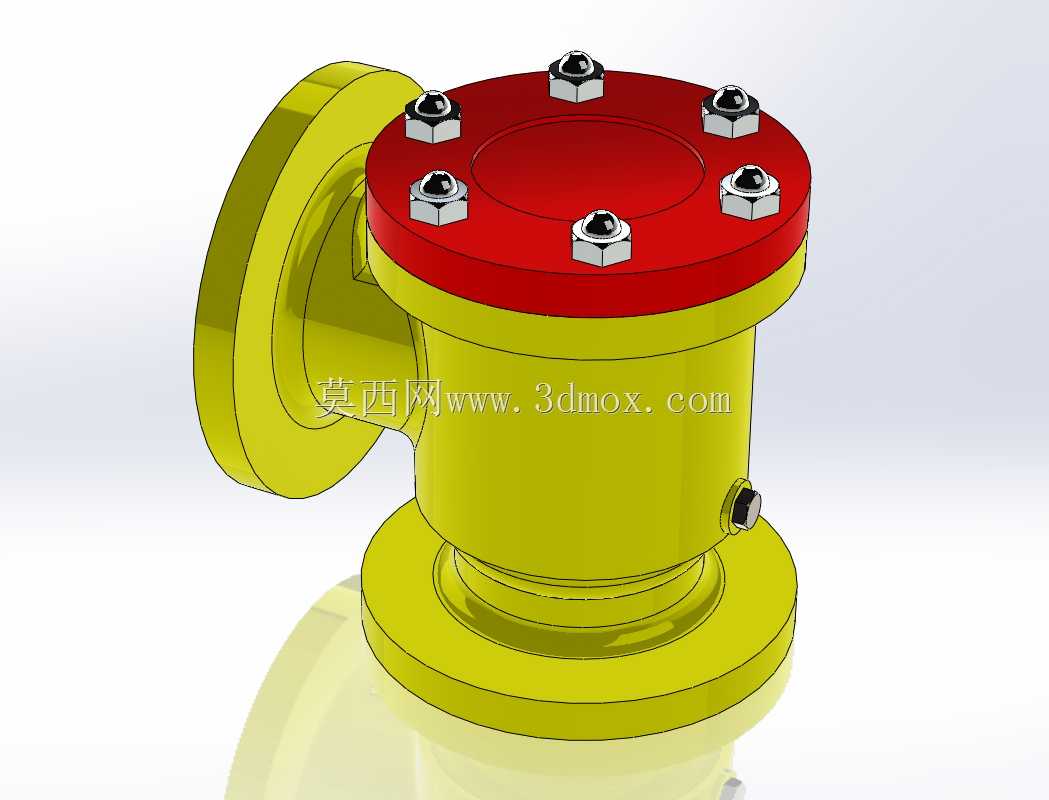

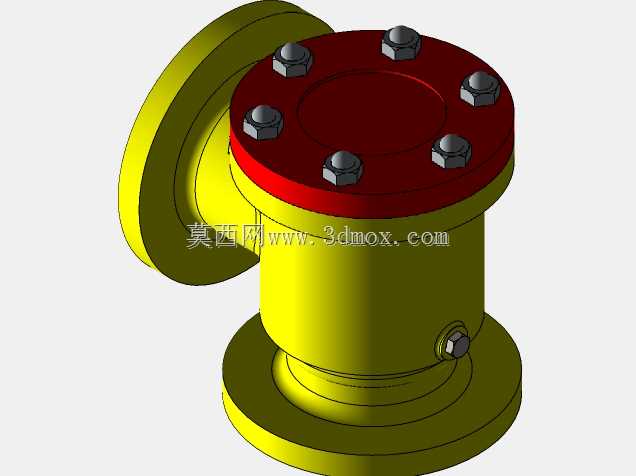

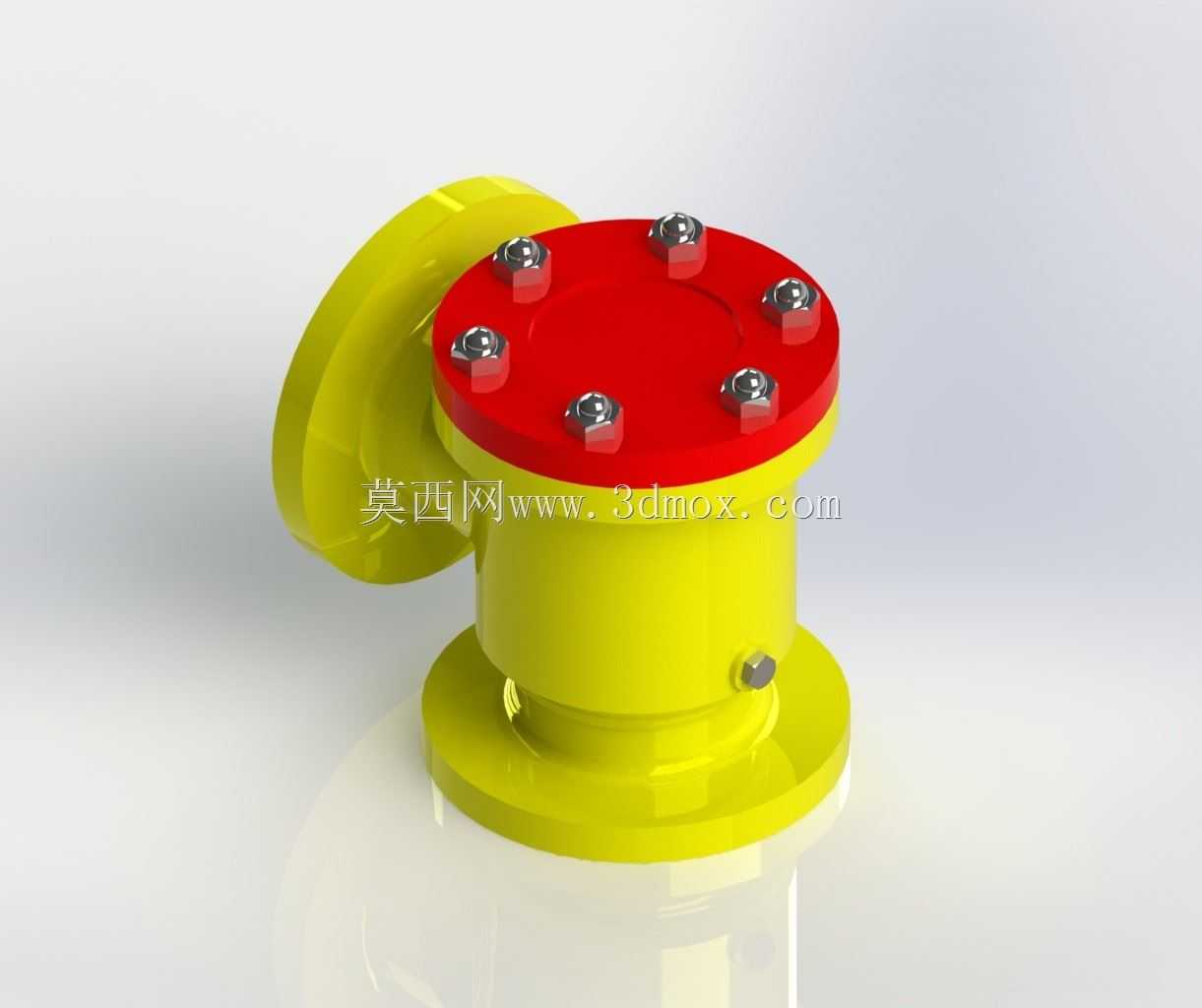

　　这款止回阀主要应用于工业流体输送管路系统中，常见于给排水管网、化工介质输送管线、液压动力回路以及暖通循环水系统，核心作用是管控管路内介质的单向流动，避免介质倒流引发的设备叶轮反转、管路水锤冲击、介质串流污染等工程问题，是管路阀组配置中不可或缺的单向管控部件。从结构设计来看，该款采用法兰连接形式，上下法兰端面均布螺栓安装孔，可直接与同通径的管路法兰配对安装，安装时需注意介质流向标识与管路设计流向保持一致，法兰密封面可适配橡胶垫片或金属缠绕垫片，满足不同压力等级下的密封要求。整体采用立式直通的流道布局，介质从侧部入口进入阀腔后，可直接推动内部阀瓣绕固定销轴旋转开启，流道转折少，能有效降低介质通过时的局部阻力损失，相比升降式止回阀，

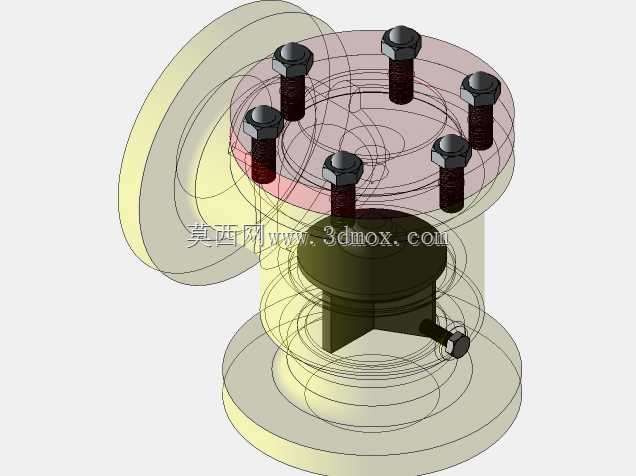

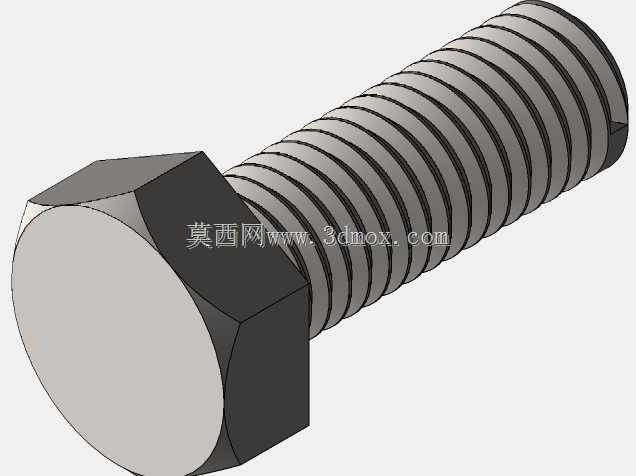

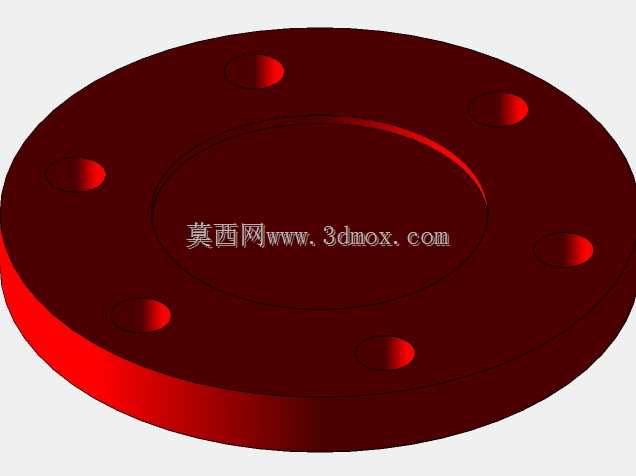

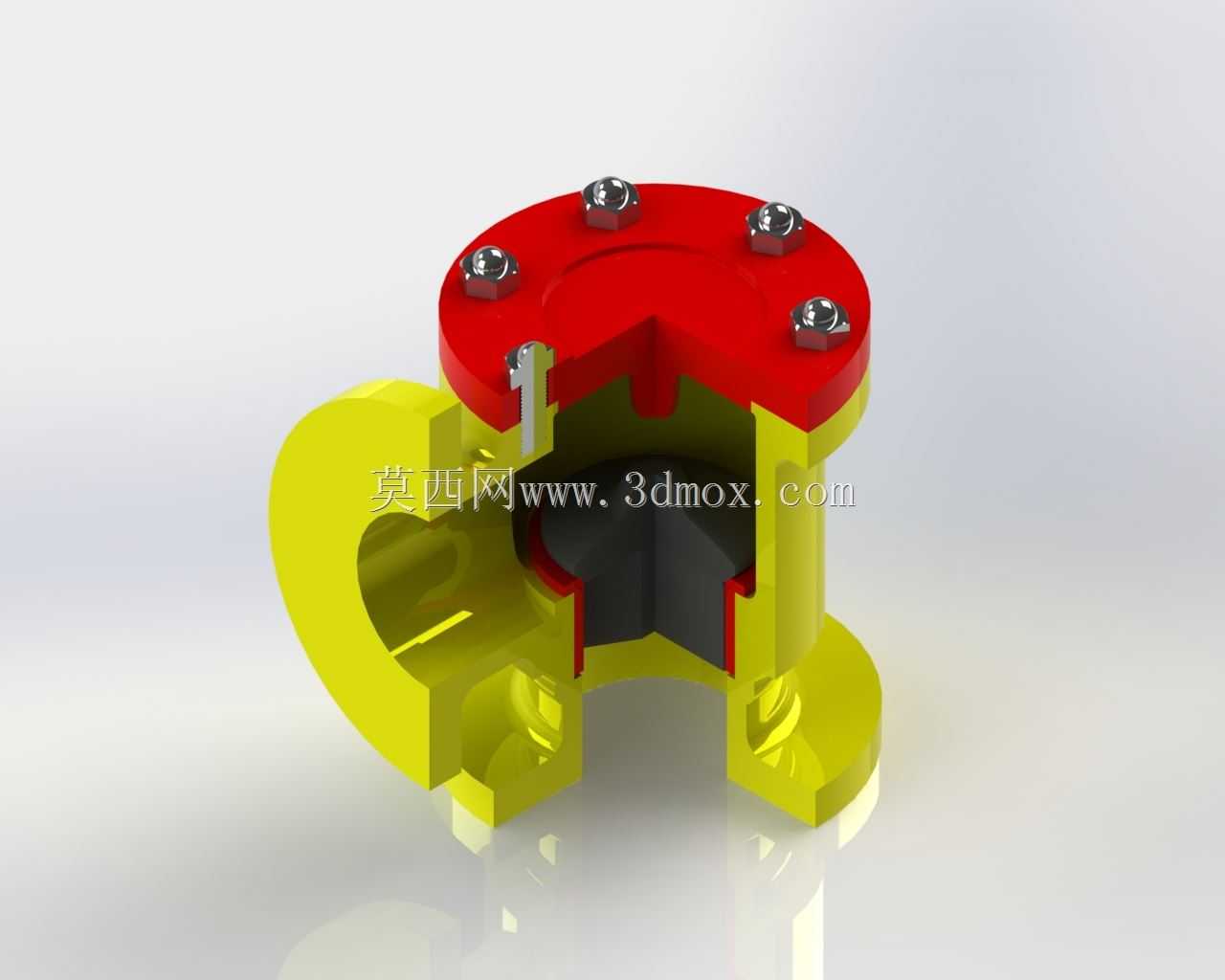

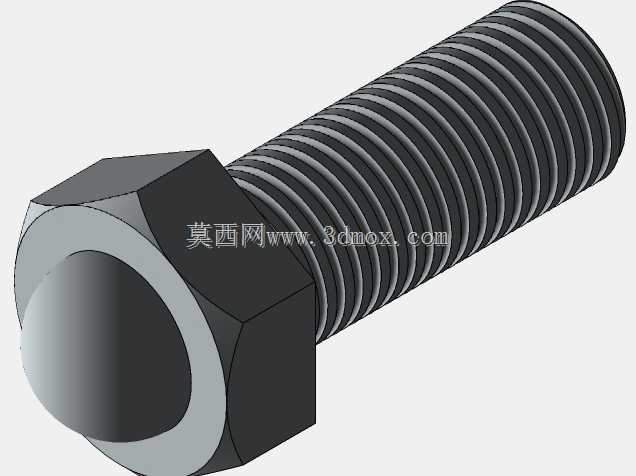

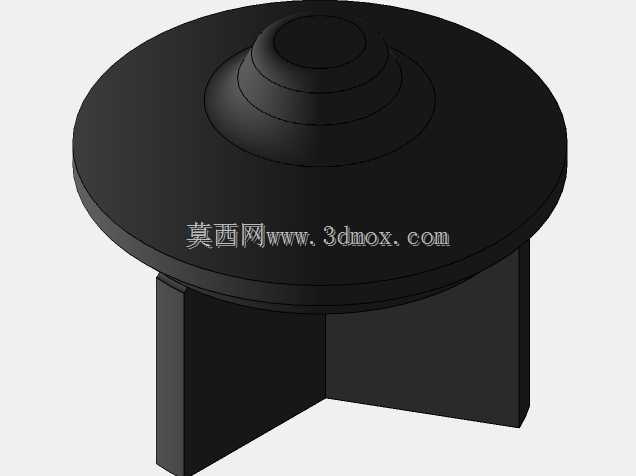

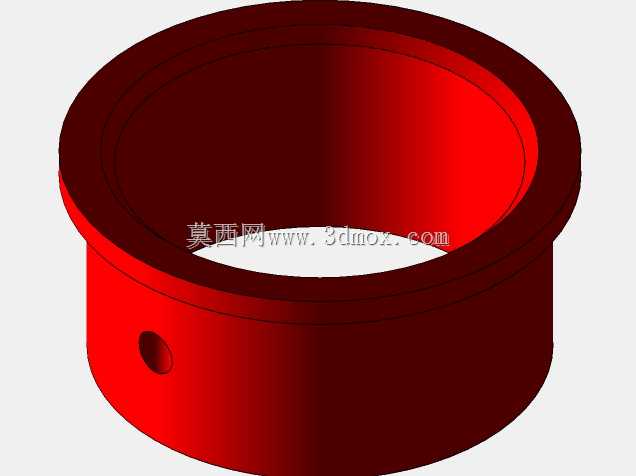

　　该结构对低流速、高粘度介质的适配性更好，开启压力阈值更低，不易出现阀瓣卡滞无法开启的故障。内部阀瓣采用包覆式密封结构，密封面贴合精度经过结构校核，当介质出现反向流动趋势时，阀瓣在介质压力与自身重力的共同作用下快速回落，与阀座密封面紧密贴合，截断反向流路，阀瓣旋转销轴处做了耐磨间隙设计，既保证阀瓣转动灵活无卡涩，又能控制配合间隙避免介质长期冲刷导致的销轴磨损松脱。顶部阀盖通过周向均布的内六角螺栓与阀体连接，阀盖与阀体的配合面设置密封槽，可安装密封圈实现阀腔的静密封，日常检修时只需拆卸顶部阀盖螺栓，即可直接取出内部阀瓣组件进行密封面检查、磨损件更换，无需将整个阀体从管路上拆卸，大幅降低现场运维的工作量。从安装边界来看，该阀整体结构紧凑，

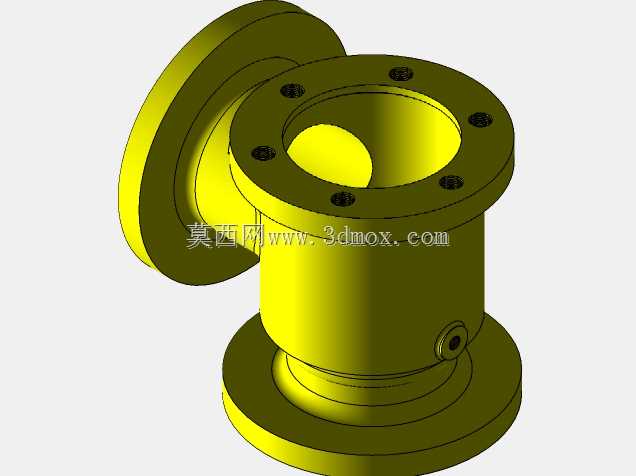

　　侧部进出口法兰的同轴度公差控制在机械安装标准范围内，安装时无需额外调整管路错位，阀体底部预留的支撑平面可适配管路支架的固定需求，避免长期运行中阀组重量对管路法兰造成额外的弯曲应力。建模过程中所有部件的配合公差均按照机械设计标准设定，阀体流道做了圆弧过渡处理，减少介质在阀腔内部的涡流扰动，阀瓣的旋转行程做了机械限位，避免开启角度过大导致阀瓣无法正常回座，所有连接螺栓的规格、预紧力要求均匹配对应通径阀门的行业设计规范，可直接用于教学演示、产品结构改型以及管路阀组的装配模拟。
