VHSB化油器塑料顶帽结构设计

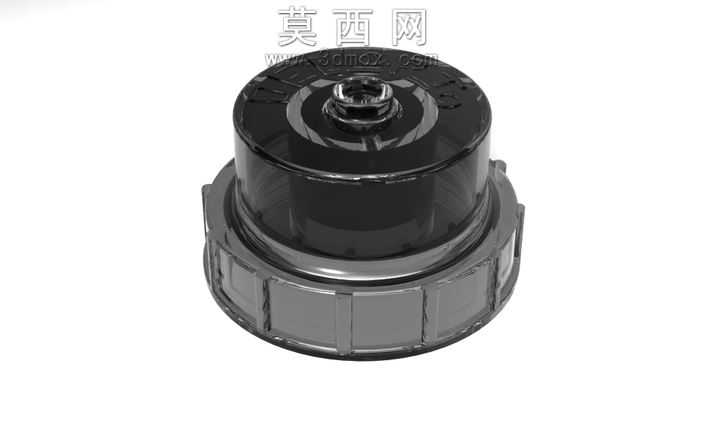

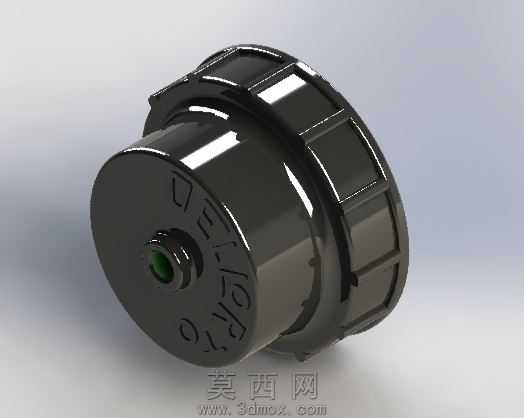

本模型为VHSB化油器配套塑料顶帽的三维参数化建模成果，建模阶段以实际化油器顶盖的装配尺寸为核心基准，先通过旋转特征构建顶帽的主体圆柱基体，精准匹配化油器上腔的安装口径，保证装配后与化油器本体的同轴度公差符合燃油系统配件的密封要求。针对顶帽上部的标识区域，采用浮雕式拉伸特征还原顶面的字符刻印结构，既保留原厂配件的标识辨识度，也通过特征参数化设置支持不同型号标识的快速修改适配。顶帽下部的防滑拧动结构采用环形阵列的矩形凸筋设计，建模时通过线性阵列结合圆角过渡处理，模拟实际注塑件的拔模斜度与边缘圆角，既保证手动拧动时的摩擦力足够，也避免锐边结构在注塑生产中出现应力集中问题。顶帽中心的小孔特征采用拉伸切除结合倒角处理，对应化油器的通气或管路安装需求，孔位的同轴度与孔径公差严格参照化油器配件的行业标准设置，保证后续装配时管路或通气阀的适配性。材质设置阶段选用耐油改性塑料的材质球，调整漫反射、粗糙度参数模拟黑色工程塑料的哑光质感，同时针对凸筋边缘、顶面字符的细微高光做单独调整，还原注塑件表面的细微质感差异。结构设计上充分考虑塑料件的成型工艺，所有转角位置均设置不小于0.5mm的圆角，壁厚保持均匀一致，避免注塑过程中出现缩痕、缺料等缺陷，同时在顶帽与化油器配合的内壁位置设置限位卡合结构，通过拉伸切除构建卡合槽特征，保证顶帽安装后不会因发动机振动出现松脱问题。整体建模过程完全遵循自上而下的装配设计逻辑，所有特征尺寸均关联化油器本体的配合参数，后续可通过修改全局参数快速适配不同型号的VHSB系列化油器顶帽需求，为后续的模具开发、装配验证提供精准的三维数据支撑。
