蒸汽轮机涡轮组带木质支架结构设计

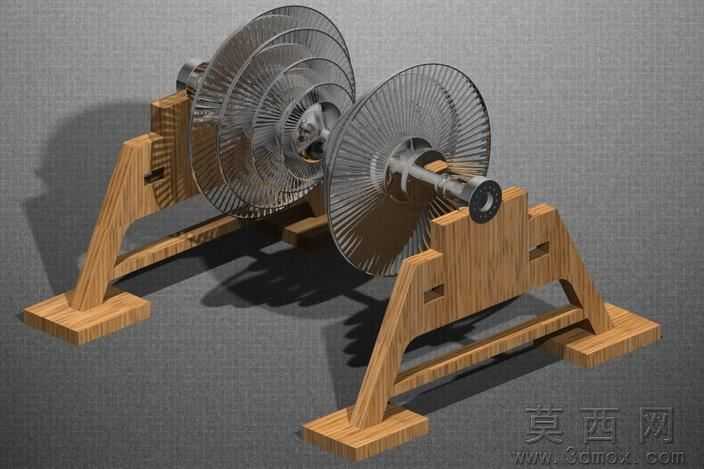

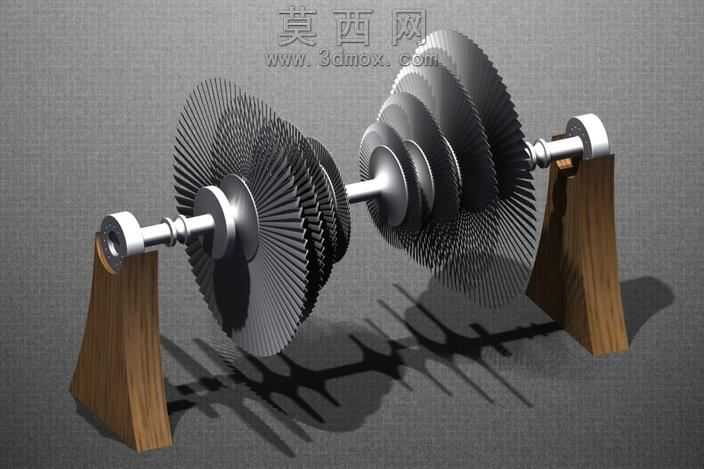

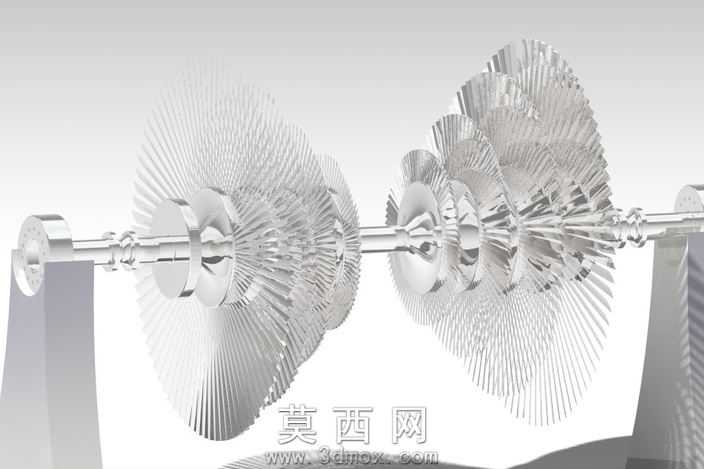

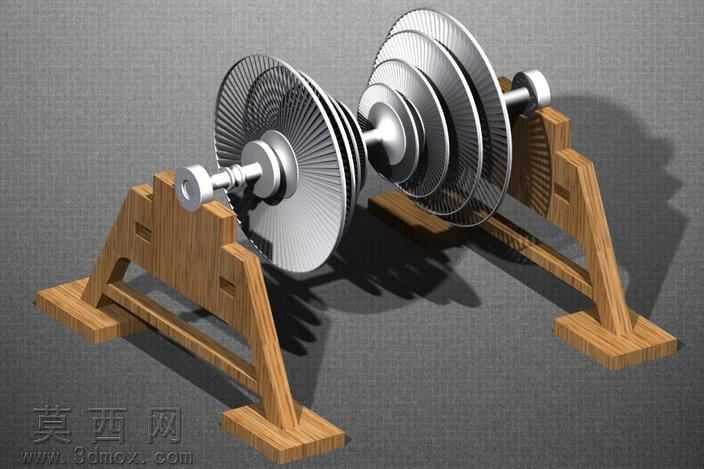

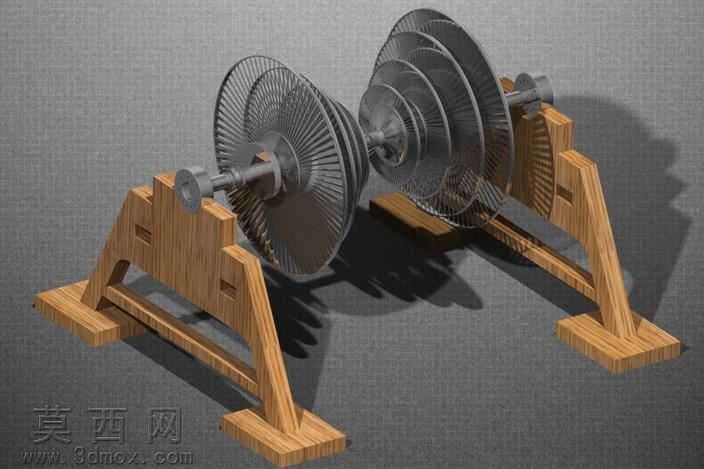

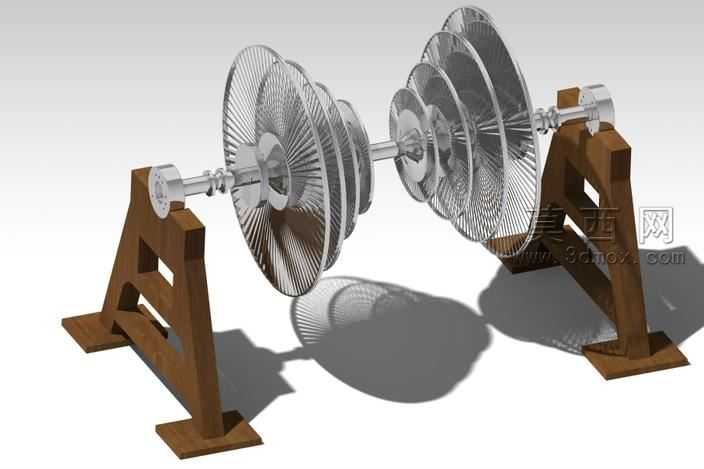

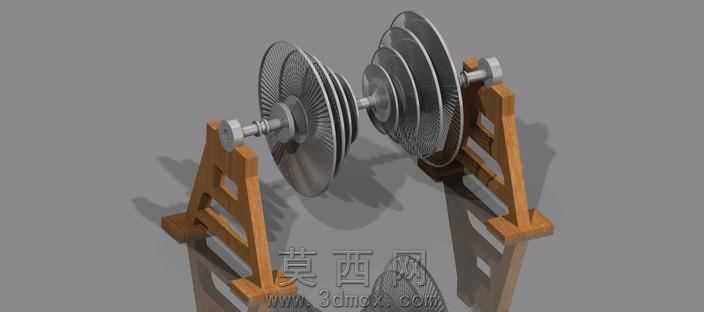

本作品为蒸汽轮机涡轮组的三维建模设计，整体采用同轴串联多组叶轮的布局形式，搭配双侧木质支撑支架完成完整装配结构呈现。建模阶段首先对核心传动轴进行参数化绘制，保证轴段直径、定位台阶的尺寸精度匹配各级叶轮的安装孔径，后续依次完成各级涡轮叶片的阵列建模，叶片采用扭曲翼型截面沿径向放样生成，每级叶轮的叶片数量、倾斜角度根据蒸汽通流效率需求做差异化设置，还原真实汽轮机的级间结构差异。支架部分采用实木质感的结构设计，通过草图绘制A形支撑轮廓后拉伸生成实体，在支撑顶部开设与轴径匹配的半圆定位槽，同时添加横向加强筋结构提升支架的结构稳定性，还原工业早期木制试验台架的质感。渲染阶段采用哑光灰色地面作为承载背景，添加柔和的顶光与侧光组合，在金属叶轮表面生成真实的反射与高光效果，木质支架则赋予带有自然木纹纹理的哑光材质，区分金属部件与木质部件的质感差异，同时添加柔和的地面阴影增强整体装配体的空间立体感。设计过程中重点还原了涡轮组的装配逻辑，各级叶轮与轴之间采用过盈配合的定位方式，支架与轴的接触位置预留合理的装配间隙，既保证整体结构的视觉合理性，也清晰呈现了蒸汽涡轮的核心结构组成，可作为能源动力设备教学、结构展示的三维参考素材。
