多工位折弯钣金连接固定支架结构设计

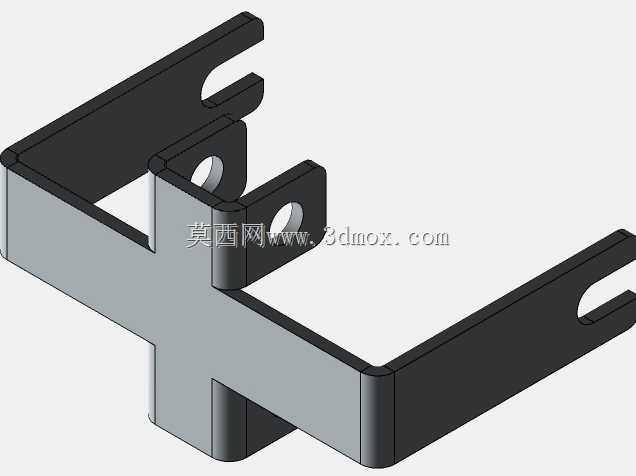

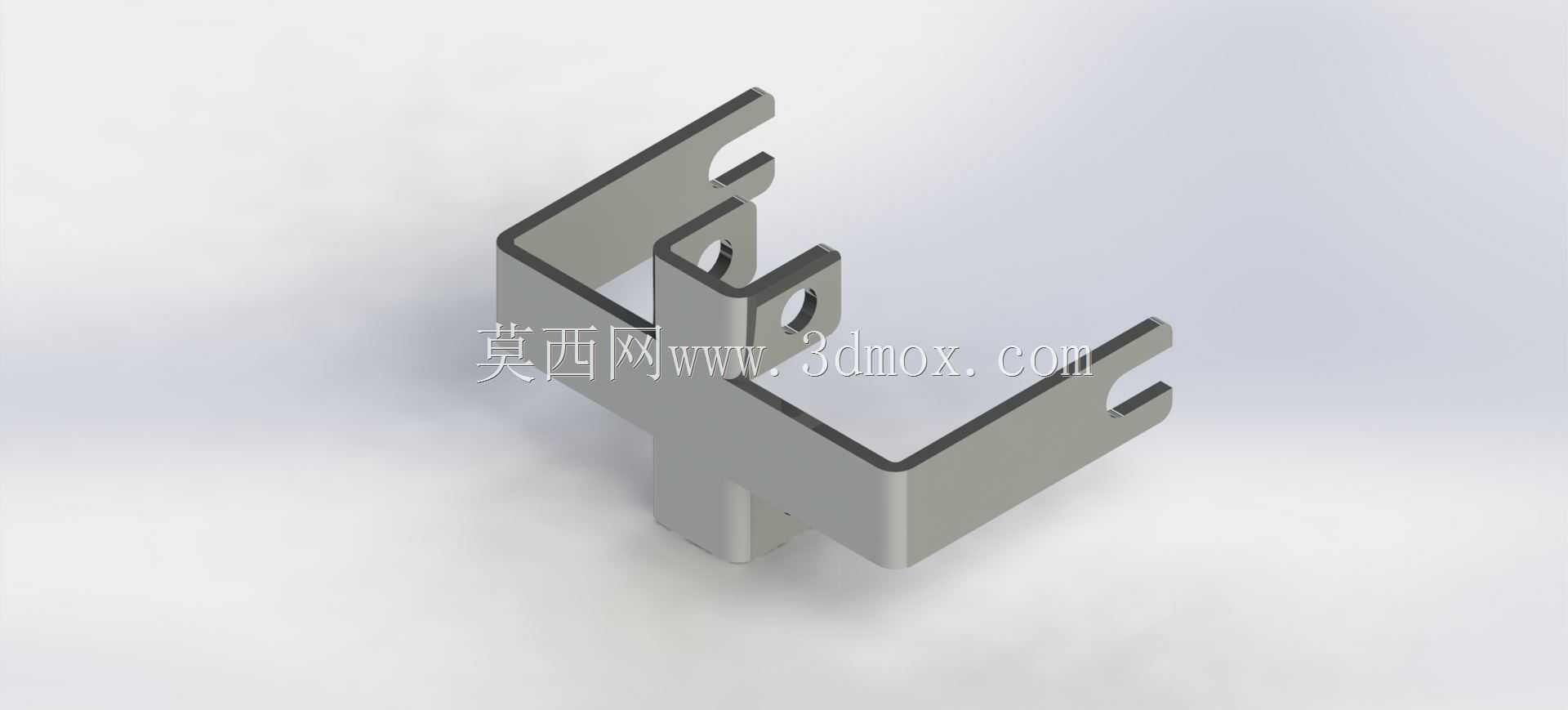

　　这类多折弯位的钣金支架，多应用在工业传感检测模块、小型机电组件的安装固定场景中，核心作用是为被支撑部件提供稳定的安装基准，同时通过自身的折弯结构抵消设备运行中产生的小幅振动，避免连接部位出现应力集中导致的疲劳断裂。从结构细节来看，支架采用一体化钣金折弯成型工艺，没有额外的焊接拼接部位，整体结构的一致性更好，批量生产时的尺寸公差更容易控制，适合冲压工艺批量加工。支架主体的垂直立边作为主要承载结构，厚度适配常规冷轧钣金加工的常用规格，两侧伸出的带缺口折弯耳片，是专门为快装结构设计的卡位结构，安装时不需要完全拧下固定螺丝，只需将螺丝松至足够间隙，把耳片缺口对准螺丝杆推入卡位后再拧紧螺丝即可，能大幅减少现场装配的操作时间，

　　在密集排布的传感安装工位上，这种快装结构的优势尤为明显。设计过程中，首先要确认被固定部件的安装孔位坐标，反向推导支架各折弯边的尺寸边界，所有折弯内角都预留了适配板材厚度的折弯圆角，避免折弯加工时出现板材开裂的问题，同时折弯边的高度都严格控制在板材折弯工艺允许的最小高度以上，防止折弯时出现边部变形、尺寸超差的情况。支架底部的伸出定位边，是用来和设备主安装面贴合的基准面，上面预留的安装孔位和设备机架上的预置螺孔完全对应，安装时可以先通过底部的两个孔位完成支架的预定位，再调整上部耳片的位置对接被固定部件，不需要反复调整整体位置。考虑到钣金件的边缘容易产生毛刺划伤安装人员，所有外露的边部都设计了微小的压边处理，既不会增加额外的加工成本，

　　又能去除锐边隐患。在安装边界的把控上，支架的整体外轮廓尺寸严格适配安装工位的预留空间，各折弯边的伸出长度不会和周边的走线槽、相邻安装部件产生干涉，耳片上的缺口宽度比常用的固定螺丝杆直径大0.2mm，既保证卡位时的顺畅度，又不会因为间隙过大导致安装后出现晃动。另外，支架的垂直立边和水平安装边之间的折弯角度严格控制在90度±0.5度的公差范围内，保证安装后被固定部件的姿态符合设计要求，不会因为支架角度偏差导致传感检测的信号出现偏移，或是机电组件的传动对接出现错位。这类钣金支架没有多余的冗余结构，在保证结构强度满足承载要求的前提下，尽可能缩减了板材的用料面积，兼顾了结构可靠性和生产成本控制，适合在各类小型工业设备的内部安装工位中批量使用。
