传感器安装用U型钣金固定支架

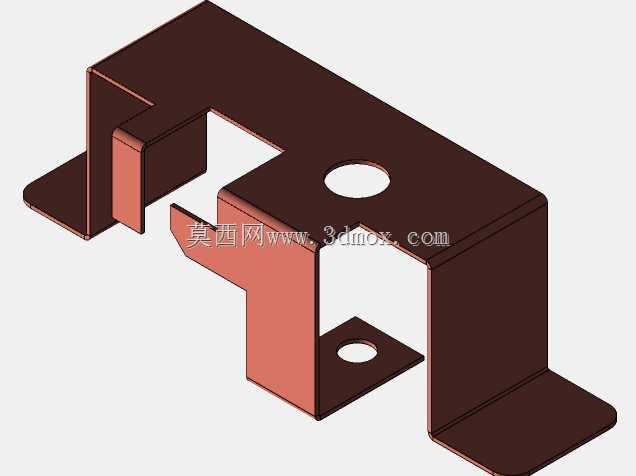

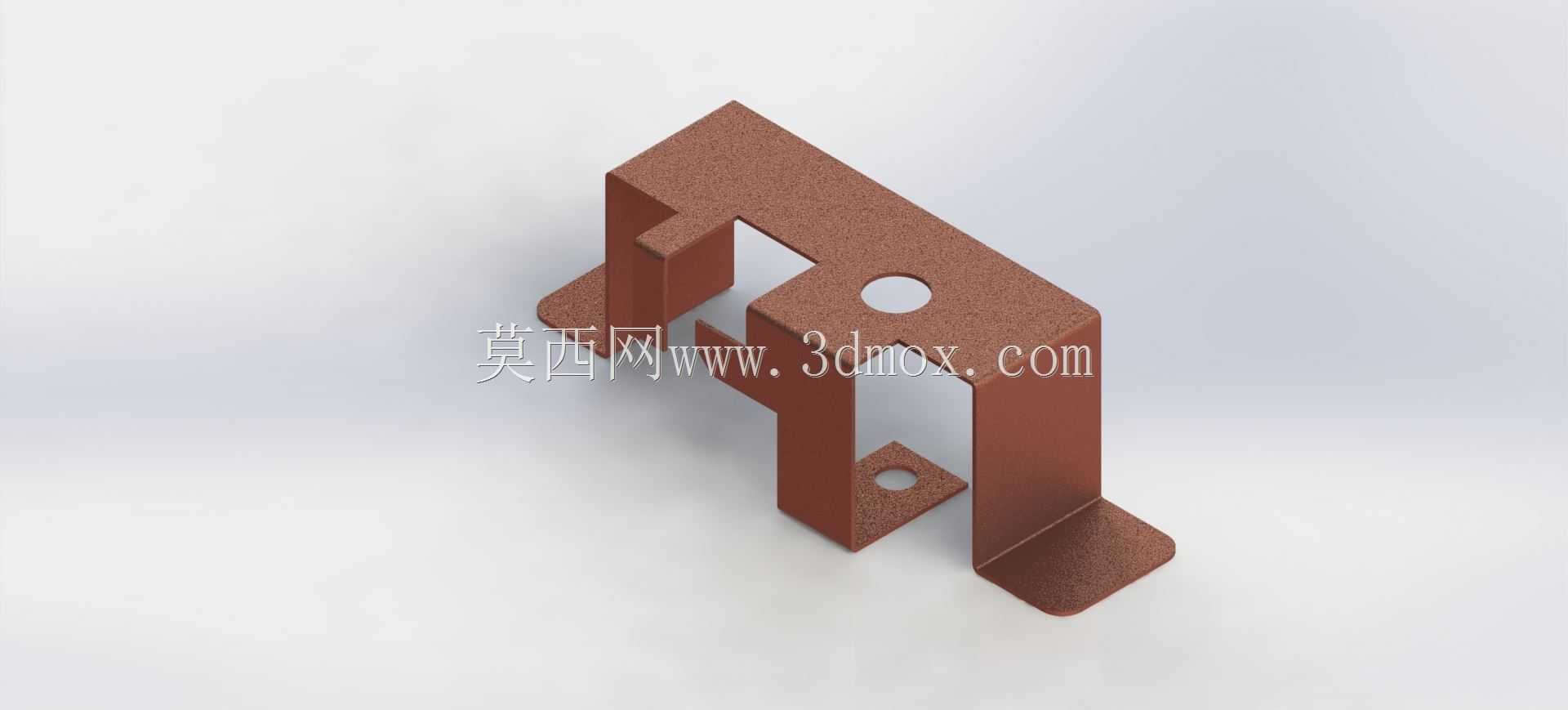

　　这款U型弯折结构的钣金构件，主要用于工业传感检测场景下的感应元件安装固定，常见于自动化产线的位置检测工位、设备开合状态监测点位、物料到位触发机构中，作为传感器与设备机架之间的连接承载件，解决非平面安装面的传感器固定难题，避免传感器直接锁附在设备本体上带来的调试不便、震动移位问题。构件整体采用单块板材一体弯折成型，没有额外的焊接拼接结构，主体为对称式U型立架结构，两侧向下延伸出带安装孔的折边，作为与设备基座连接的固定位，两个折边的安装孔位同轴度公差控制在0.1mm以内，保证安装后支架不会出现偏斜，避免传感器检测角度出现偏差。支架顶部平面开设的圆形通孔，是传感器的穿装固定位，孔径匹配常用的圆柱型接近开关、光电传感器的外径尺寸，

　　传感器穿入后可通过侧面锁止结构或者自带的锁紧螺母完成固定，安装后传感器检测端朝向U型结构的开口侧，可直接对准被检测物件的运动路径。设计阶段优先考虑了钣金加工的工艺可行性，所有弯折处的内R角匹配板材厚度设置，避免弯折过程中出现板材开裂或者回弹超差的问题，所有外露边缘都做了去毛刺处理，防止安装调试过程中划伤操作人员。构件的安装边界预留了足够的传感器接线空间，U型结构的内部净空尺寸，既可以容纳传感器的尾部接线端，也能预留出接线后的弯折余量，避免线材被支架边缘挤压破损。两侧的固定折边与主体立面的垂直度经过校核，锁附在安装平面后，支架主体不会出现前倾或者后仰的情况，保证传感器的检测轴线与被检测物件的运动方向垂直，减少检测误判的概率。

　　板材厚度选型兼顾了结构强度与轻量化需求，在设备运行产生的常规震动工况下，不会出现支架共振导致的传感器检测信号波动，同时整体重量较轻，不会给安装基座带来额外的负载。构件上的异形缺口是为了避让设备上的相邻结构件，避免安装时与周边的走线槽、相邻固定螺栓产生干涉，缺口的位置经过装配模拟校核，在保证结构强度的前提下，最大化压缩了支架的整体占用空间，适合在设备内部安装空间紧凑的点位使用。
