带安装基座的杠杆式传感触发构件

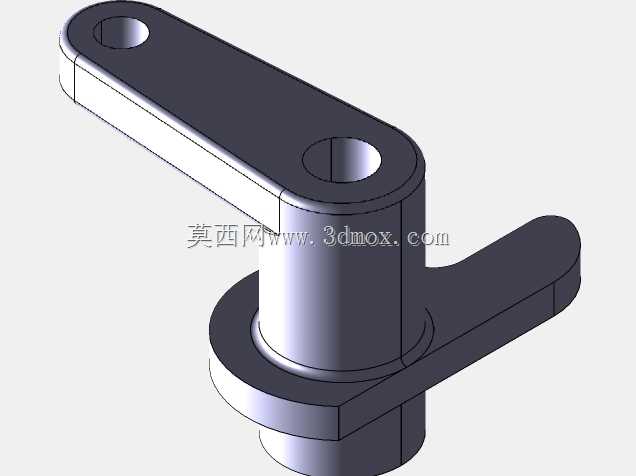

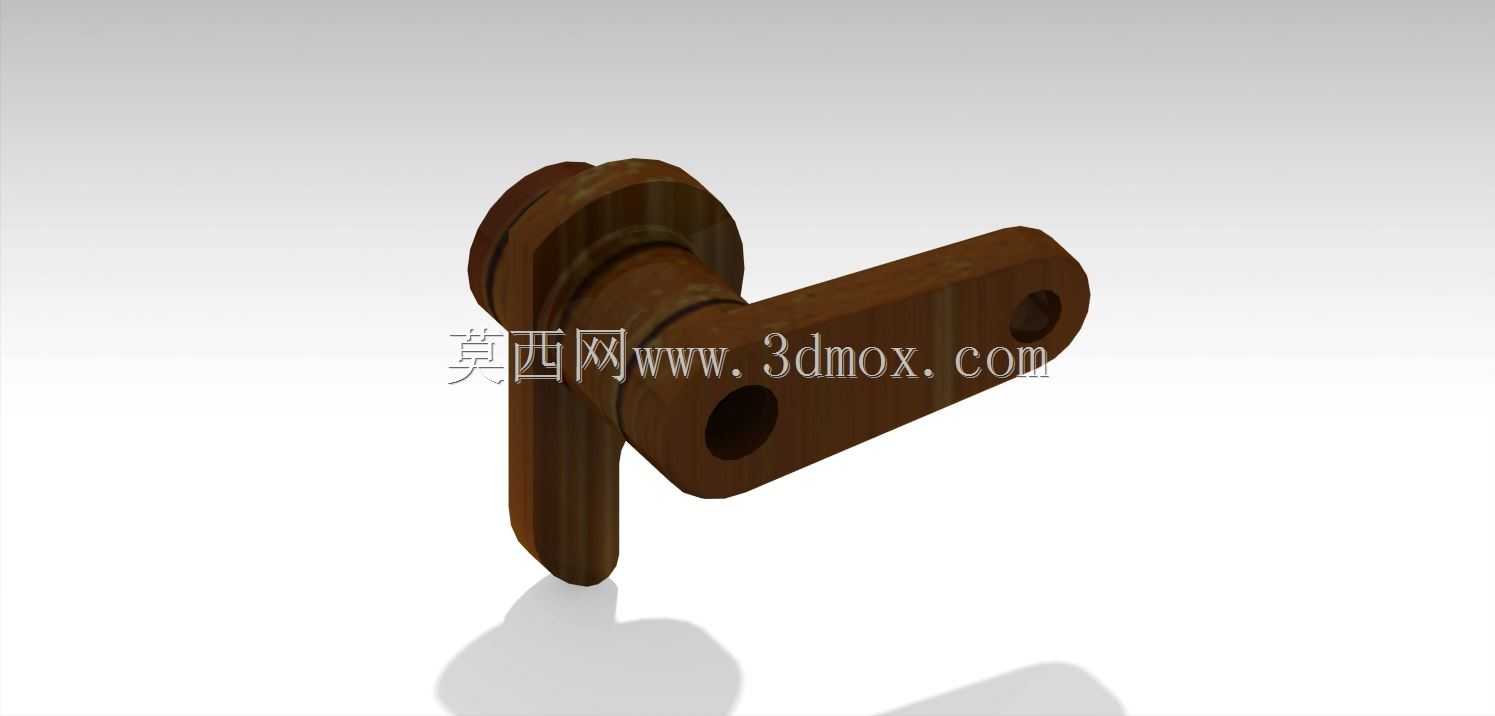

　　这类带安装基座的杠杆式构件，常配套在传感触发工位中使用，在自动化产线的位置检测、行程触发环节应用十分普遍，比如小型装配线的工件到位检测、工装夹具的锁止状态反馈、小型设备的舱门开合信号触发场景，都能见到这类结构的身影。构件的核心功能是通过绕基座轴孔的转动，将外部施加的直线或摆动力传递到末端触发位，触发行程开关、传感元件完成信号采集，相比直动式触发结构，它能通过力臂长度调整触发力矩，适配不同触发压力的传感元件，同时能改变力的传递方向，在安装空间局促的设备内部，不用调整传感器的安装位置就能完成触发路径的适配。从结构设计来看，基座端采用带法兰边的轴座结构，法兰面上预留的安装孔可以直接通过螺栓固定在设备安装面板上，轴段和基座法兰一体加工，

　　保证转动支撑的同轴度，避免长期转动出现卡滞；杠杆臂采用等截面长条结构，臂身开设的两个通孔，一个是靠近基座端的转动限位孔，用来配套限位销限定杠杆的摆动角度，防止超程损坏传感元件，另一个是末端的触发连接孔，可以配套接触头、滚轮等配件，减少和传感元件接触端的磨损，延长整套触发结构的使用寿命。设计过程中首先要确认安装边界，基座法兰的直径要匹配设备面板的预留安装孔位，轴段的伸出长度要适配面板厚度，保证杠杆臂转动时不会和面板、周边布线产生干涉；杠杆臂的长度需要根据触发行程计算，要保证在传感器额定触发行程内，杠杆的摆动角度不会超过自身限位角度，同时力臂的比例要核算触发端的作用力，避免作用力过大压坏传感元件，或是作用力过小导致触发不灵敏。

　　转动配合部位的间隙控制是这类构件的设计重点，轴段和配套衬套的配合间隙要控制在合理范围，既要保证转动灵活无卡滞，又要避免间隙过大导致触发位置出现偏差，长期往复转动的工况下，接触端面的耐磨处理也需要纳入设计考量，比如在触发接触位置镶嵌耐磨衬套，减少反复碰撞带来的磨损量，保证触发位置的精度长期稳定。这类构件的外形没有多余的装饰结构，所有轮廓都服务于功能实现，杠杆臂的边缘做了倒角处理，避免安装调试过程中划伤操作人员，基座法兰的背面做了平面度要求，保证安装后和设备面板贴合紧密，不会出现安装倾斜导致的转动卡滞问题。
