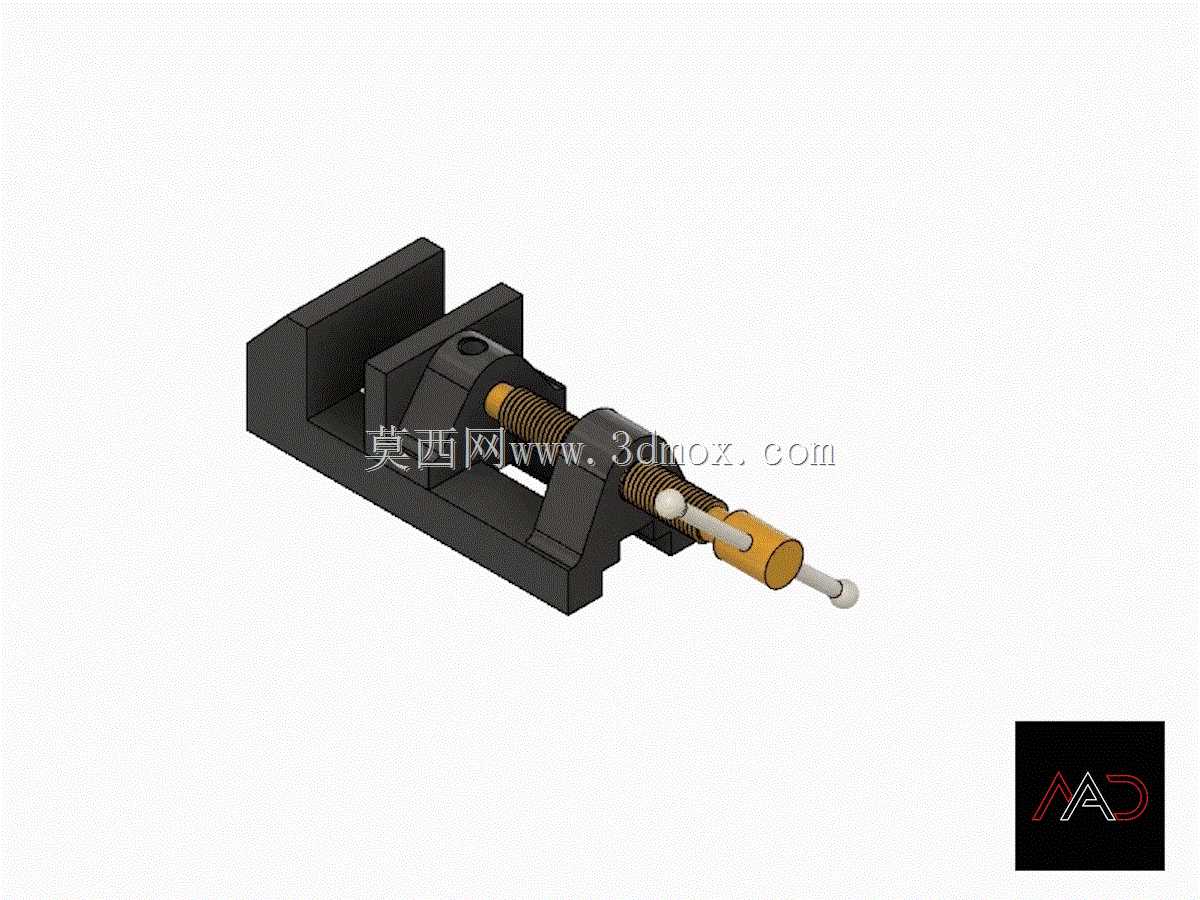

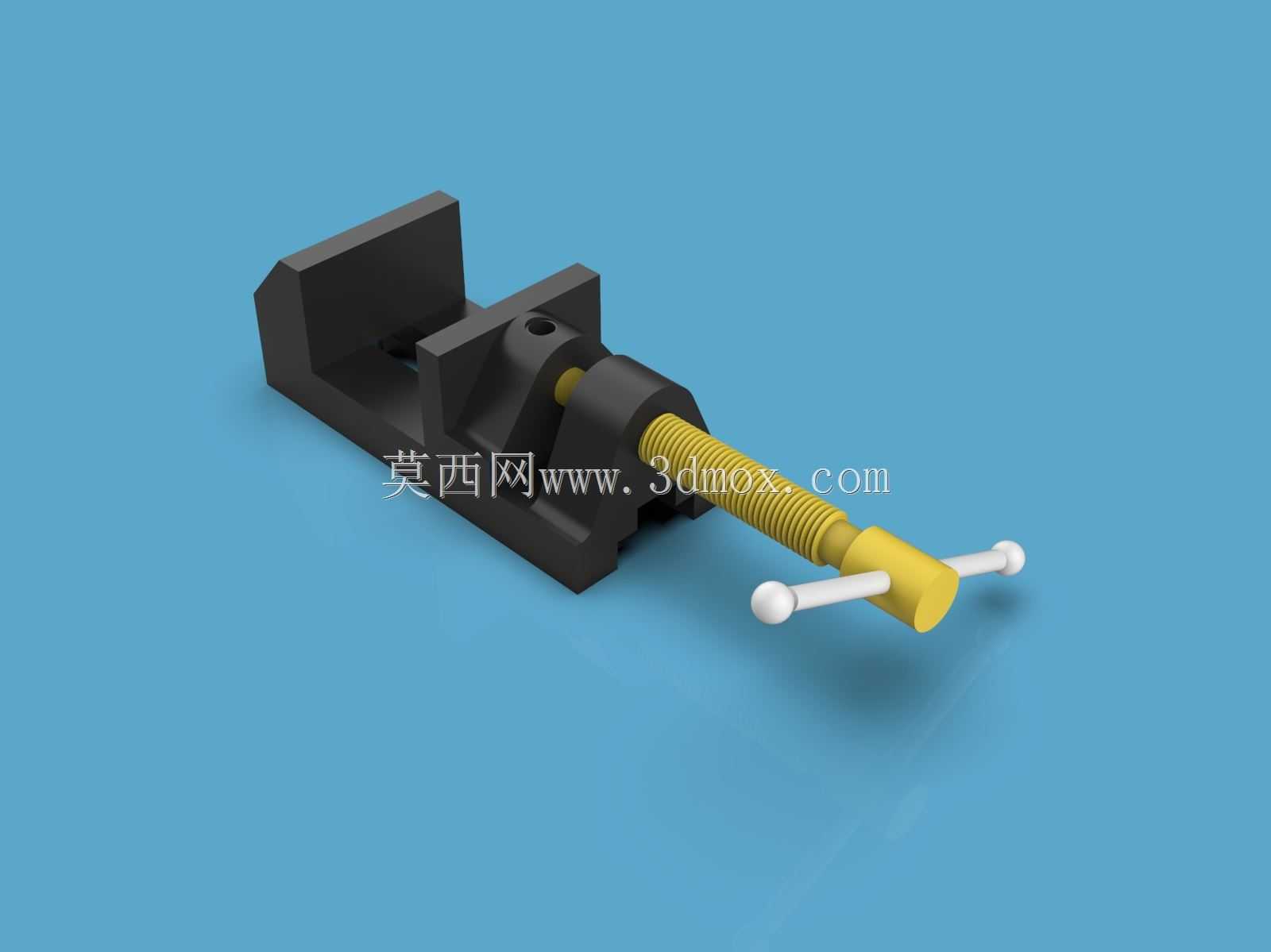

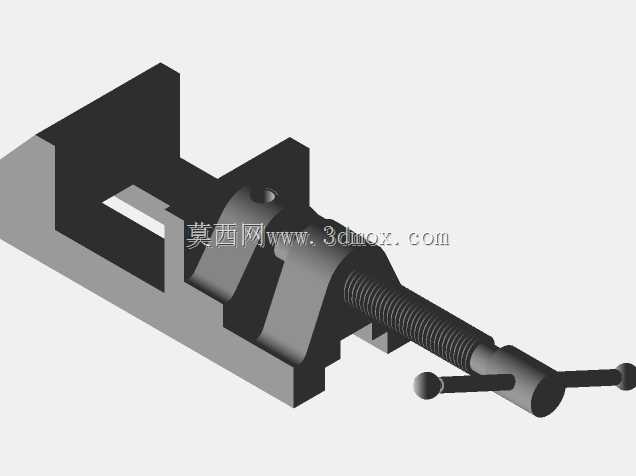

螺杆传动式精密台虎钳夹持工装结构

　　在机械加工、装配维修、小型工件检测的作业场景中，台虎钳是工位上不可或缺的基础夹持工装，这套螺杆传动结构的台钳模型，完整还原了实际工装的全部运动副与装配关系，可直接用于工装选型参考、工位布局模拟、夹持工况受力分析等工程场景。从实际使用逻辑来看，这类台钳的核心功能是通过稳定的夹持力固定待加工工件，避免钻削、锉削、攻丝、小型零件装配过程中工件出现位移，影响加工精度或造成操作安全隐患，其固定钳身与活动钳身的夹持面做了防滑纹理设计，可适配金属毛坯、机加工半成品、非金属工装件等不同材质工件的夹持需求，针对薄壁类易变形工件，也可通过调整螺杆进给量控制夹持力度，避免工件夹伤变形。从设计思路层面拆解，这套结构采用了经典的丝杠螺母传动副，

　　螺杆一端与固定钳身做轴向限位配合，转动手柄时螺杆带动螺母副驱动活动钳身沿导轨方向做直线往复运动，实现钳口的开合动作，导轨部分采用了一体式燕尾槽导向结构，相比分体式导轨具备更高的结构刚性，可承受夹持过程中的侧向力矩，避免长期使用后活动钳身出现晃动间隙，钳身底部预留了标准的工位安装孔位，可直接通过螺栓固定在钳工工作台、机床辅助工作台面上，安装边界可适配多数常规钳工工位的台面尺寸，不会与台面上的其他工具、量具存放区域产生空间干涉。从结构细节来看，活动钳身与固定钳身的配合面做了间隙调整结构，可通过侧边的锁紧件调整导轨配合松紧度，长期使用出现磨损后可快速调整间隙恢复夹持精度，手柄部分采用了穿杆式结构，需要大夹持力时可接长力臂，

　　小行程调整时可直接转动端部手轮，适配不同操作场景的施力需求，整套模型的所有装配关系均按照实际加工装配逻辑搭建，运动过程无干涉，可直接用于运动仿真演示、工装结构教学、非标夹持工装的改型设计参考，针对需要定制特殊钳口的场景，也可直接在现有钳身结构基础上修改钳口安装面尺寸，快速衍生出适配异形工件夹持的专用台钳结构。
