手动导管插接连接器工装设备结构设计

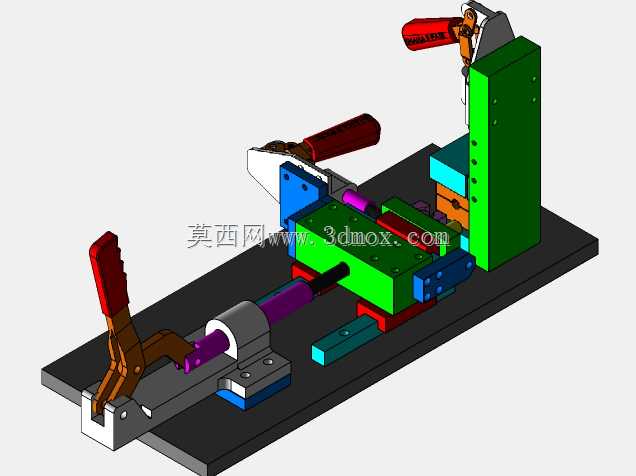

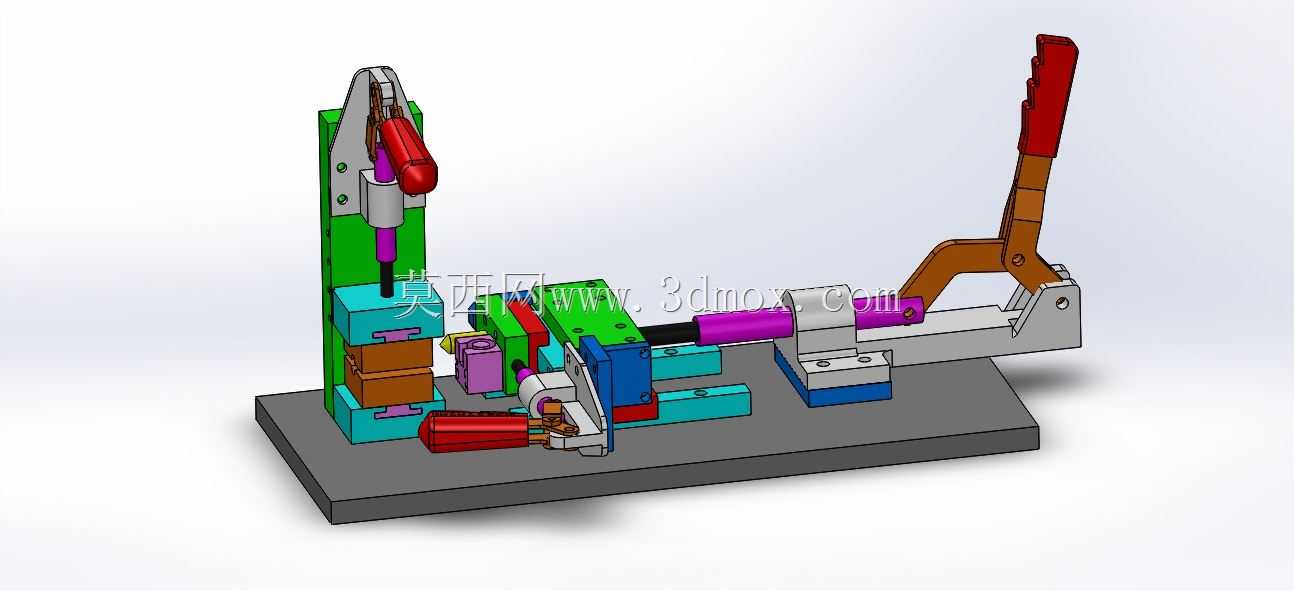

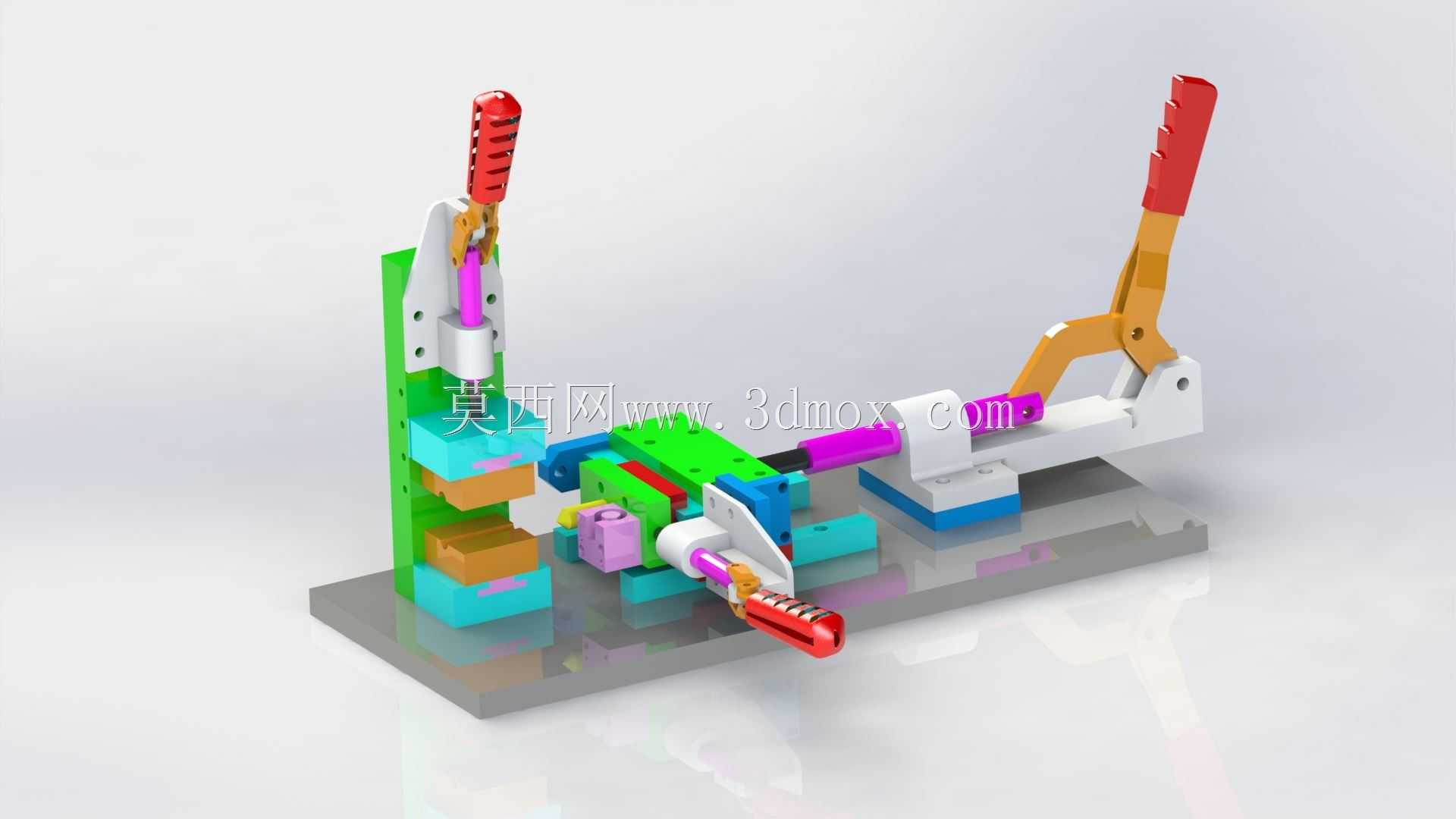

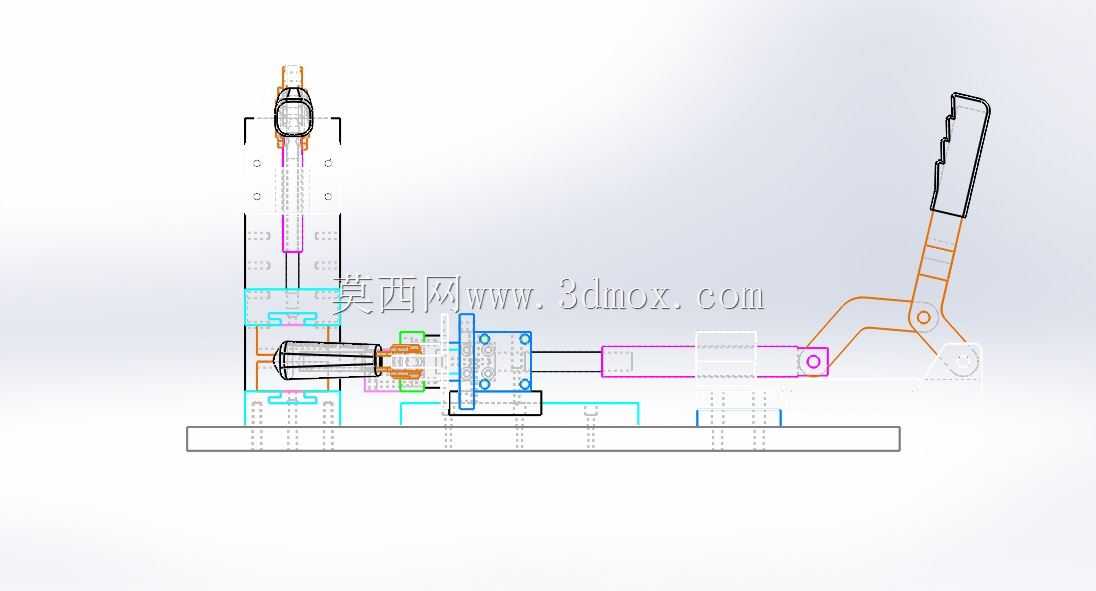

　　在小型线束、流体管路的小批量装配场景中，全自动插接设备往往受限于产品换型成本高、工位占地面积大的问题，难以适配多品种小批量的产线需求，这类手动导管插接设备正是针对这类场景开发的专用工装。整套设备采用底板集成式安装结构，所有功能组件均固定在一块平整的金属安装基板上，安装孔位按照通用工装台的T型槽间距预留，可直接固定在常规装配工作台面上，不需要额外制作转接安装板，整体占用台面尺寸控制在较小范围内，单人操作时手臂可覆盖所有操作手柄，不需要额外挪动站位。设备的功能逻辑围绕导管与连接器的精准对位、稳定夹持、可控压接三个核心环节设计，三套手动操作手柄分别对应不同的动作单元：竖直方向的肘夹负责固定连接器端的定位座，

　　可根据不同规格的连接器外形更换定位嵌块，嵌块采用快拆式设计，换型时仅需松开两颗锁紧螺丝即可完成更换，不需要重新调整整体对位精度；斜向布置的快速夹钳负责导管的预压紧与导向，导管穿入导向套后，夹钳下压可将导管轴线与连接器插接孔轴线调整至完全同轴，避免人工插接时容易出现的导管偏斜、胶圈切损问题；水平方向的进给手柄负责提供稳定的插接推力，进给行程通过限位块做硬限位，可根据不同连接器的插接深度调整限位块位置，保证每次插接的深度一致，避免出现插接不到位或者过压损坏连接器的问题。整套结构的受力部件均采用硬质铝合金与钢材组合制作，频繁受力的铰接点加装了耐磨衬套，长期使用不会出现铰接间隙变大导致的对位偏移问题，导向部位采用光轴加直线轴承的配合结构，

　　进给过程无卡滞，推力传递平顺。在实际使用中，操作人员仅需完成三步操作：将连接器放入定位座并压下竖直夹钳锁紧，将导管穿入导向套并压下斜向夹钳固定，推动水平进给手柄完成插接后复位各夹钳取出成品，整个操作流程不需要额外的目视对位，单工位的装配效率相比纯手工插接可提升三倍以上，同时能完全避免人工操作时的插接质量波动，适配外径在2mm到8mm之间的各类塑料导管、线束护套与对应连接器的装配作业，不需要外接气源、电源，可直接布置在装配线的任意工位，也可作为返修工位的专用工装使用。设计过程中对操作力做了优化，所有夹钳的力臂比经过匹配，操作手柄的按压力控制在普通人手部舒适施力范围内，长时间重复操作也不会出现手部疲劳，各运动部件的活动间隙做了严格控制，对位重复精度可控制在0.1mm以内，足以满足大部分民用、工业用连接器的插接精度要求。
