小型手动管材卷边加工工装结构设计

　　这款手动卷边工装主要面向小批量薄壁管材端口加工场景，常见于仪器仪表内部管路装配、小型气动元件管路预处理、实验室非标管路改制等作业环节，适配小直径金属或硬质塑料管材的端口卷边成型需求，无需外接动力源，适合零散维修、小批量试制、现场管路改装等不适合部署大型自动化卷边设备的作业场景。从功能实现逻辑来看，设备采用侧置手动压杆作为动力输入构件，作业时将待加工管材插入对应规格的定位套中，通过顶部的锁紧旋钮完成管材轴向定位，扳动侧方蓝色操作杆即可驱动内部成型辊轮沿管材端口做周向滚压，逐步将管材端口挤压出规整的外翻卷边结构，成型后的卷边可用于管路接头的密封限位、软管套接的防脱定位，或是管路端口的毛刺钝化处理，避免管材锐边划伤配套密封件或操作人员。

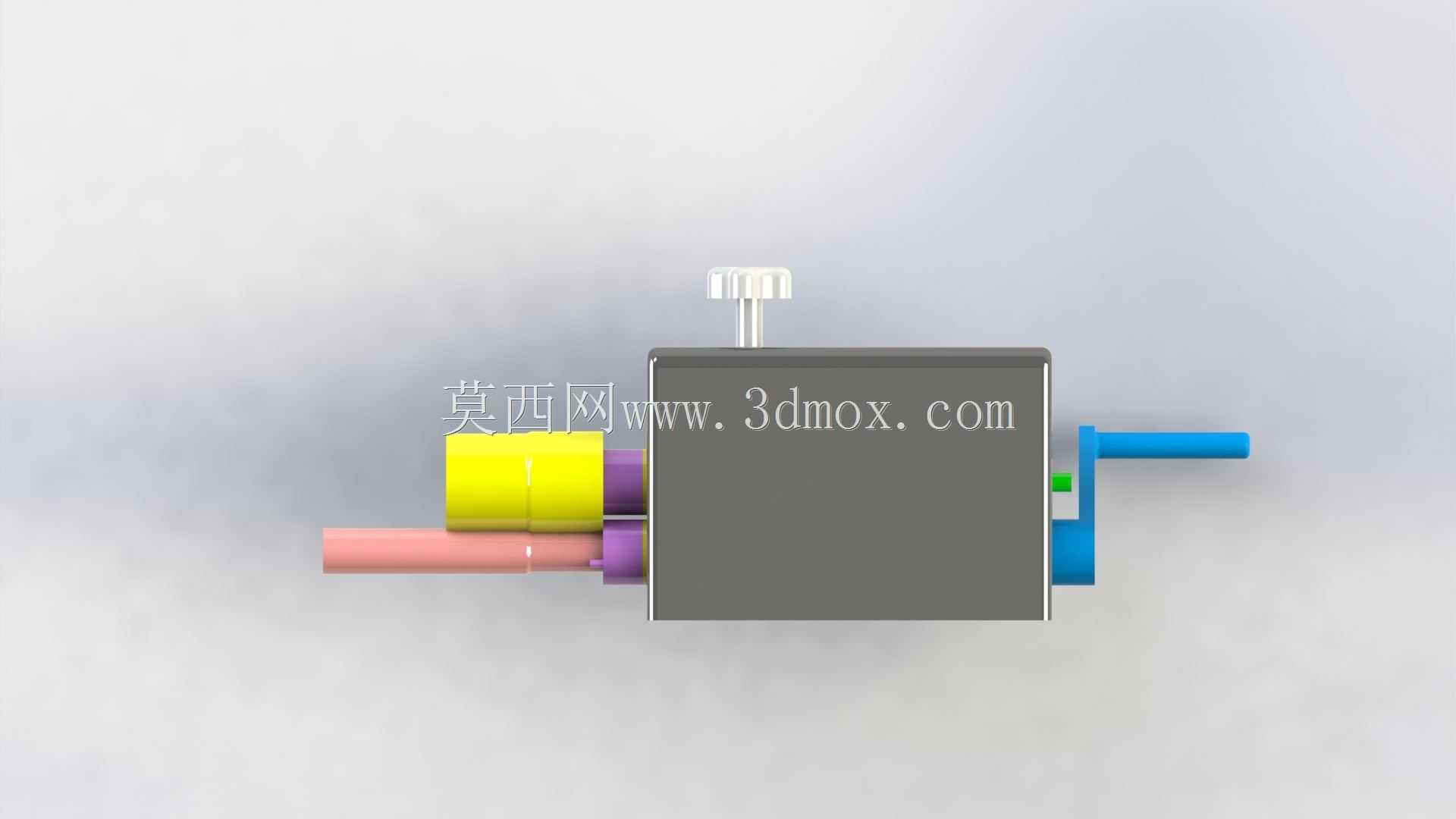

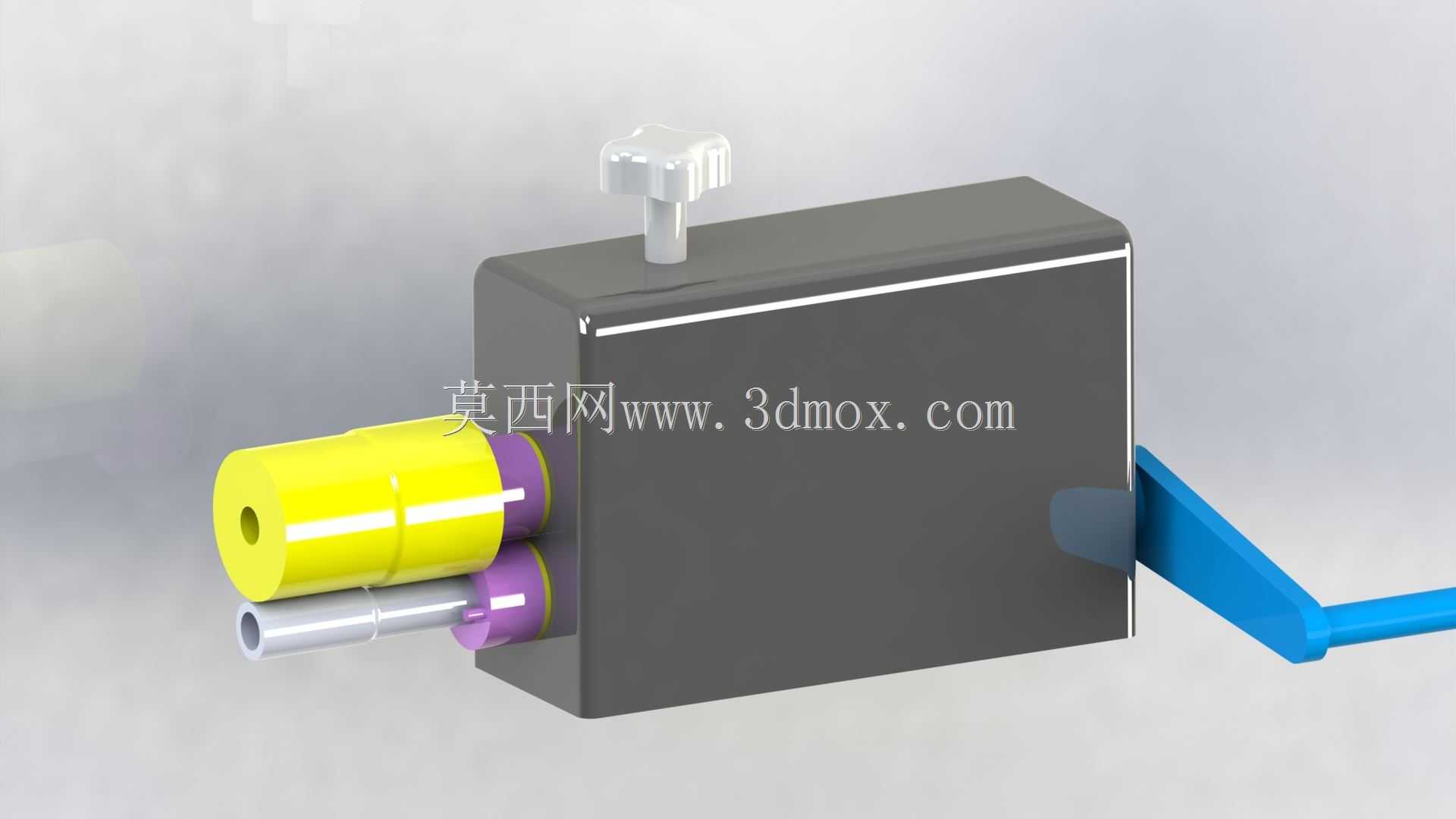

　　设计阶段优先考虑了手动操作的力臂配比，操作杆的长度经过受力测算，普通操作人员无需施加过大握力即可完成薄壁管材的卷边成型，避免手动操作时发力过大导致管材变形或工装受力损坏。主体结构采用方正的箱式壳体作为承载基体，所有传动辊轮、定位轴、成型构件均集成在壳体内部，既可以对内部传动结构形成防护，避免加工过程中金属碎屑、灰尘进入传动副造成卡滞，也能让设备整体具备足够的放置稳定性，作业时无需额外螺栓固定，直接放置在工作台面即可操作，设备底部预留了防滑垫安装位，可适配不同粗糙度的工作台面。设备前端设置了不同管径的定位接口，黄色定位套对应常规小直径硬管，金属色接口适配更小规格的毛细管，紫色密封隔套可在管材插入时起到导向与防刮伤作用，

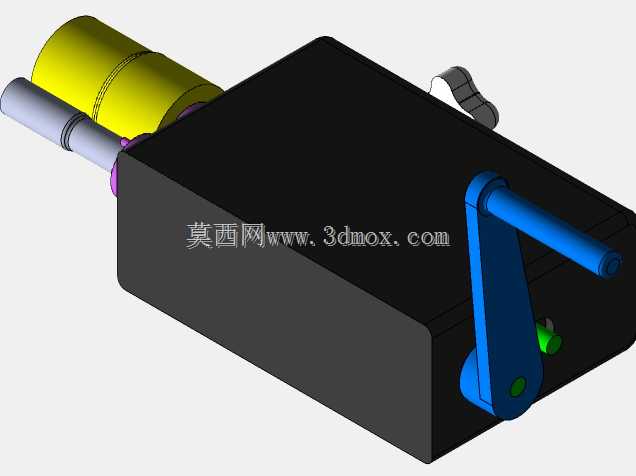

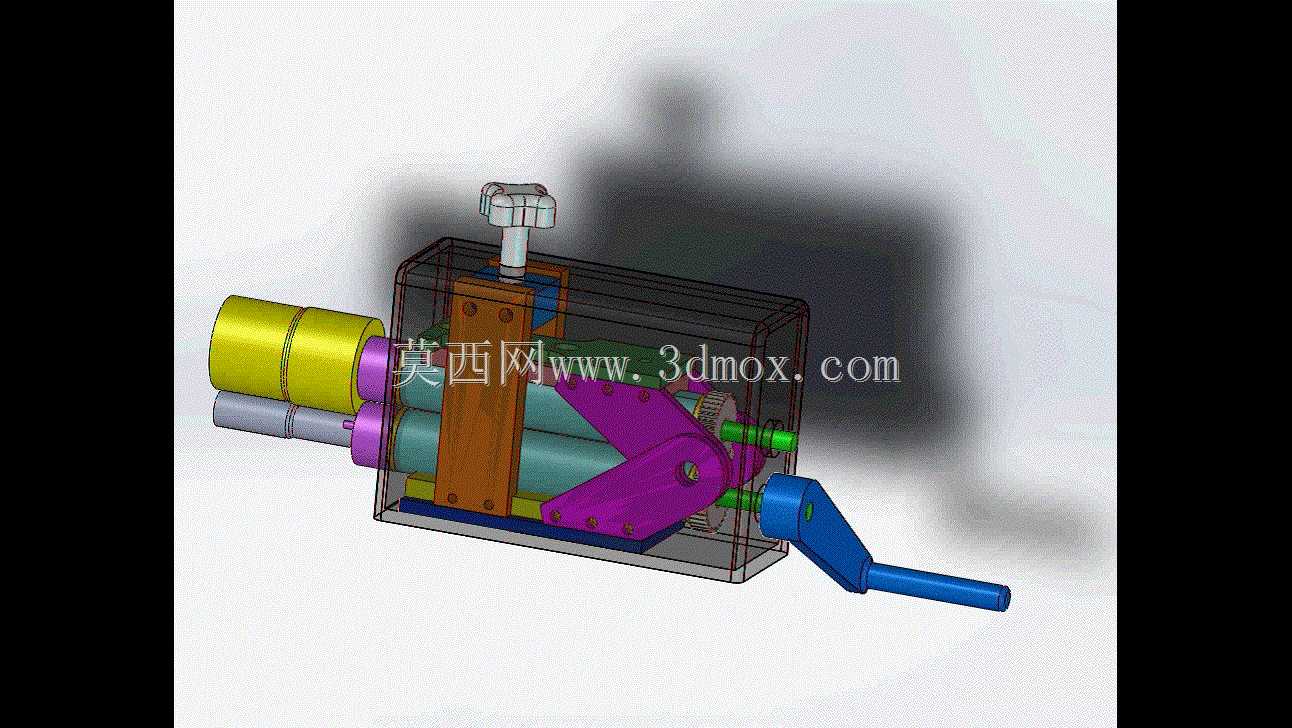

　　避免管材外壁在定位过程中出现划痕影响装配精度。顶部的星形锁紧旋钮采用大尺寸防滑设计，戴劳保手套操作时也能轻松完成锁紧与松开动作，旋钮下方连接的压块可自适应不同壁厚的管材，锁紧时不会压伤管材外壁。整体外形尺寸控制在单手可拎取的范围内，重量集中在壳体内部的传动构件上，外出作业时可随工具包携带，不需要复杂的安装调试过程，拿到作业现场即可投入使用。安装边界方面，设备操作时仅需预留侧方操作杆的摆动空间，上方预留旋钮的操作高度即可，不需要额外的管线连接，对作业空间的要求极低，适合在狭小的装配工位、维修现场使用。内部传动结构采用齿轮啮合驱动成型辊轮做行星运动，辊轮的成型弧度经过反复校准，卷边成型后端口的圆度、卷边宽度一致性较好，可满足常规管路装配的密封与连接要求，不会出现卷边歪斜、端口开裂等手动加工常见的缺陷。
