多工位弯管形位公差快速检测工装

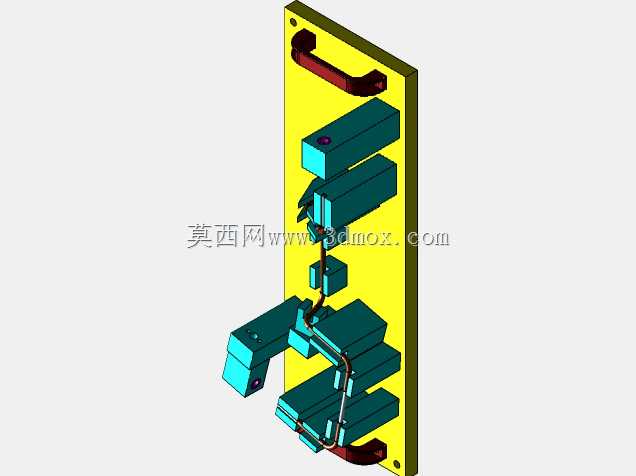

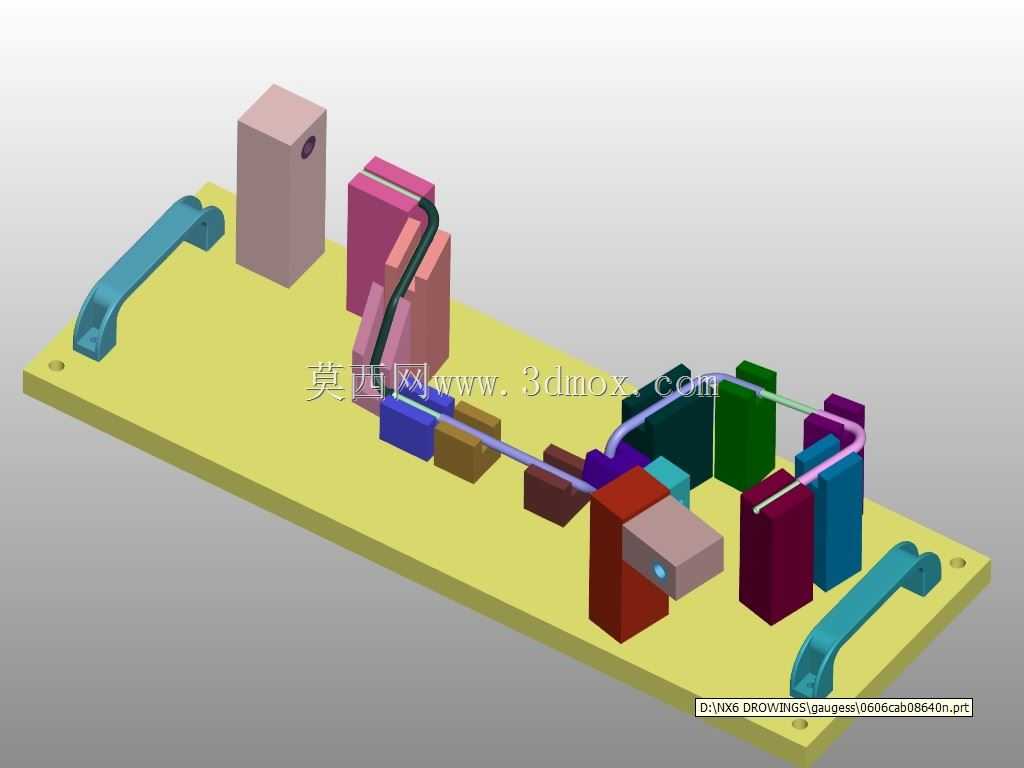

　　在汽车管路、制冷配管、液压气动管路的批量生产环节，弯管成型后的空间角度、折弯半径、端点位置度偏差，会直接导致后续总装时管路对接错位、密封失效、装配应力集中，甚至引发运行过程中的管路疲劳断裂，这类检测工序如果依靠人工借助卡尺、角度规逐段测量，单根管路检测耗时往往超过五分钟，且不同检测人员的测量手法差异会带来明显的人为误差，完全无法匹配量产线的节拍要求。这套弯管检查夹具正是针对这类检测痛点开发的专用检具，整体采用底板集成式布局，所有定位、检测模块全部固定在统一的安装基准板上，底板两侧设置的快装把手方便检具在不同检测工位、线边检测点之间快速转运，不需要额外搭建安装基础，放置在水平工作台面上即可直接投入使用。从结构设计逻辑来看，

　　整套检具完全遵循弯管的空间成型轨迹做仿形定位布局，不同高度、不同朝向的定位块对应弯管每一段折弯的空间位置，检测时只需要将待检弯管顺着导向结构放入检具，当弯管能够完全落入所有定位槽、所有端点与对应检测挡块贴合无间隙，且不存在强行按压才能就位的情况，即可判定弯管的成型尺寸符合公差要求，整个检测过程不需要读取任何测量数值，一线操作人员经过十分钟简单培训即可上手操作，单根弯管的检测时间可以压缩到十秒以内，完全能够适配产线的全检需求。设计过程中针对不同管径、不同折弯形态的弯管检测需求，定位块采用了模块化的安装设计，每个定位块都通过定位销与底板连接，当需要适配同系列不同规格的弯管检测时，只需要更换对应位置的定位块即可，不需要重新制作整套检具，

　　能够大幅降低多品种小批量生产场景下的检具投入成本。安装边界方面，整套检具的底板采用平直的矩形结构，所有检测模块的高度都控制在操作人员站立操作的舒适视野范围内，不会出现过高的遮挡结构影响观察弯管就位状态，底板边缘预留的固定孔位可以根据使用需求将检具固定在工作台上，避免频繁操作过程中检具移位带来的检测偏差。在实际产线应用中，这类检具通常布置在弯管成型设备的出料口旁，操作人员完成弯管成型后可以立刻完成检测，第一时间发现折弯参数偏移导致的不良品，避免批量不合格品流向下道工序，相比传统的三坐标抽检模式，既能够大幅降低检测环节的人力与设备成本，也能有效避免批量质量问题的产生。检具上的所有定位接触面都做了倒角处理，放置弯管时不会刮伤管路表面的涂层或镀层，适配表面质量要求较高的管路检测场景。
