汽车管路弯管检测专用检具结构设计

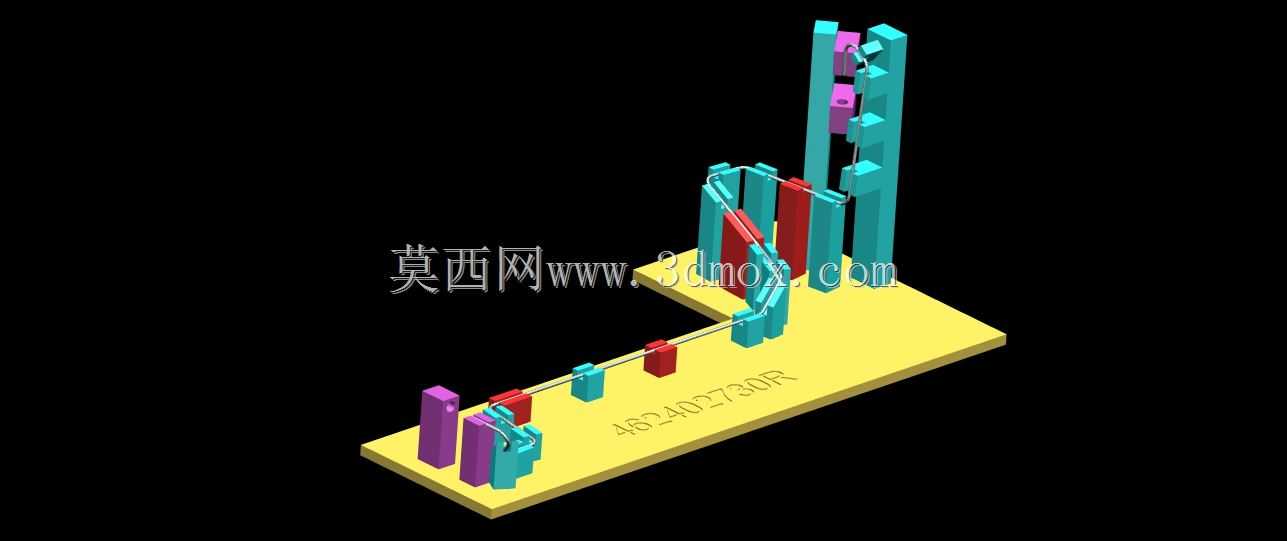

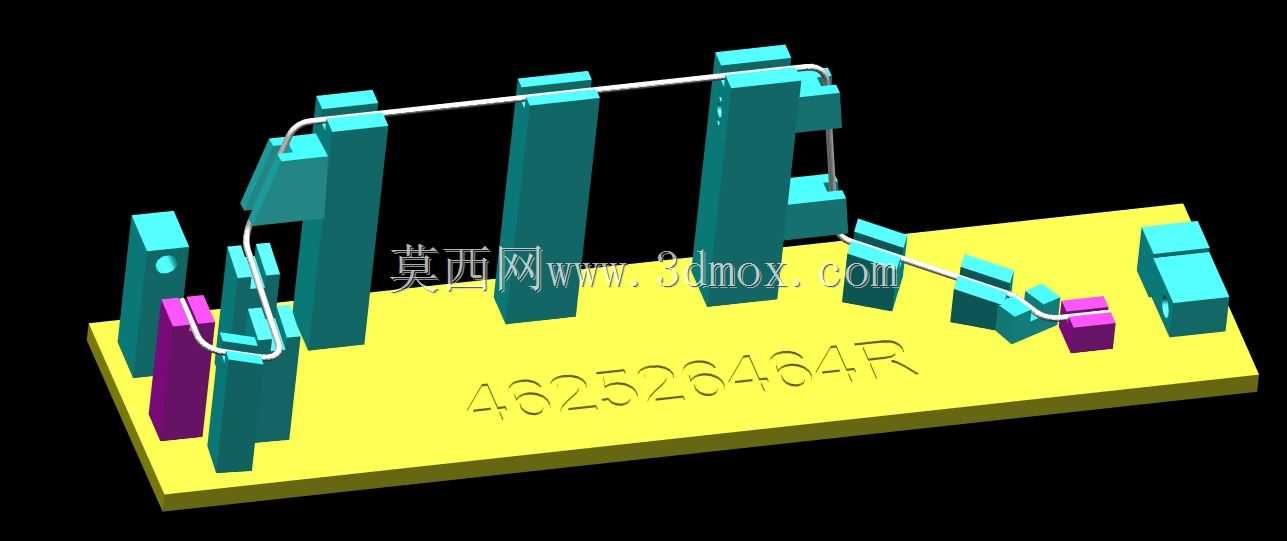

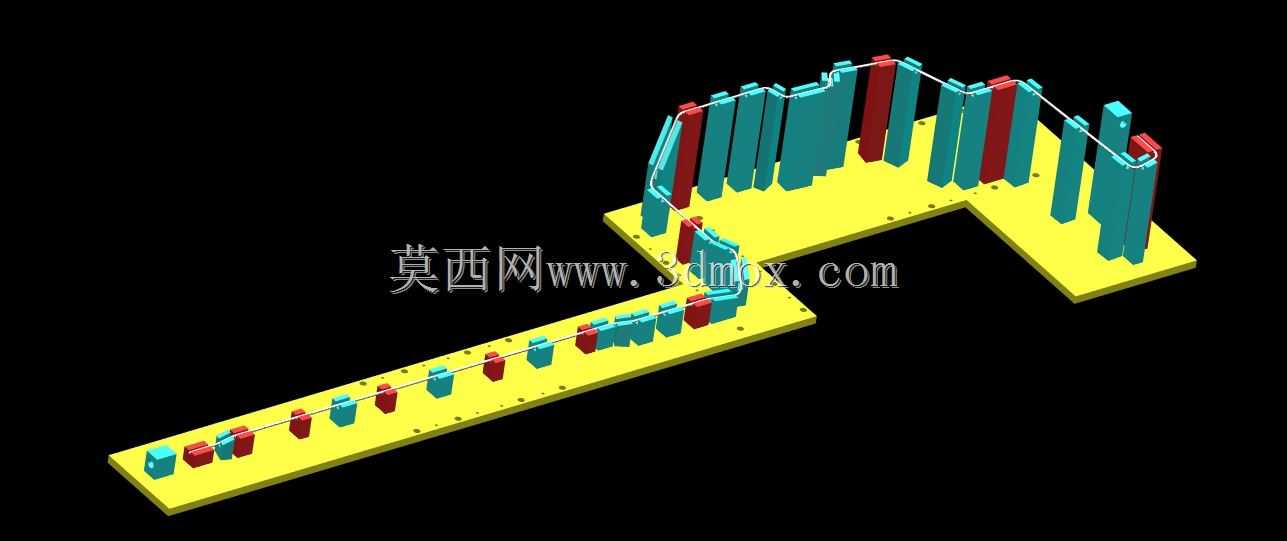

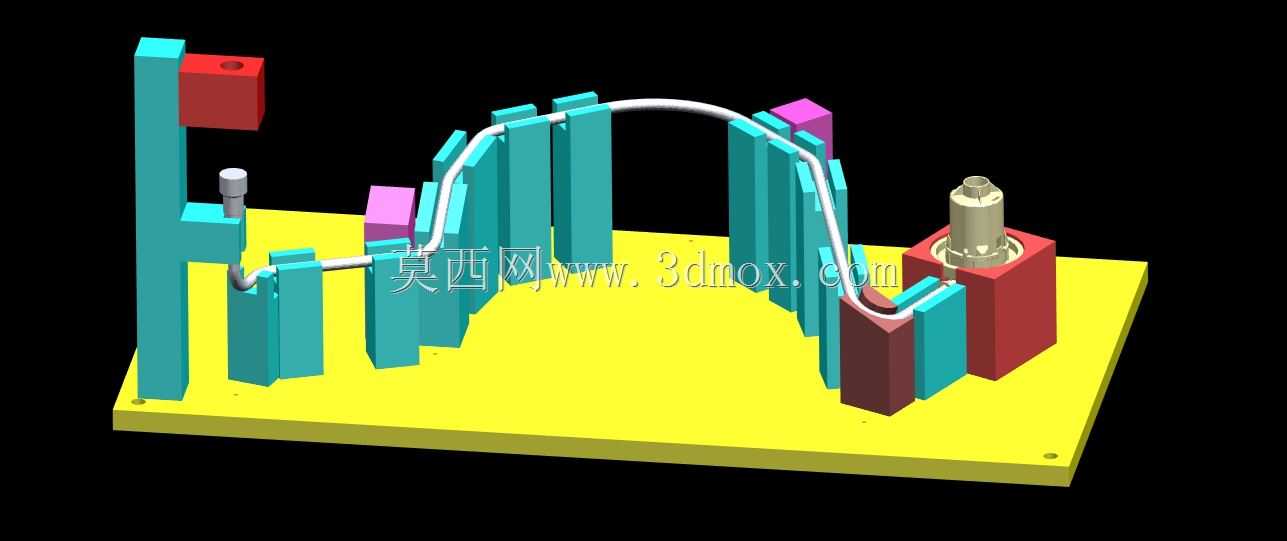

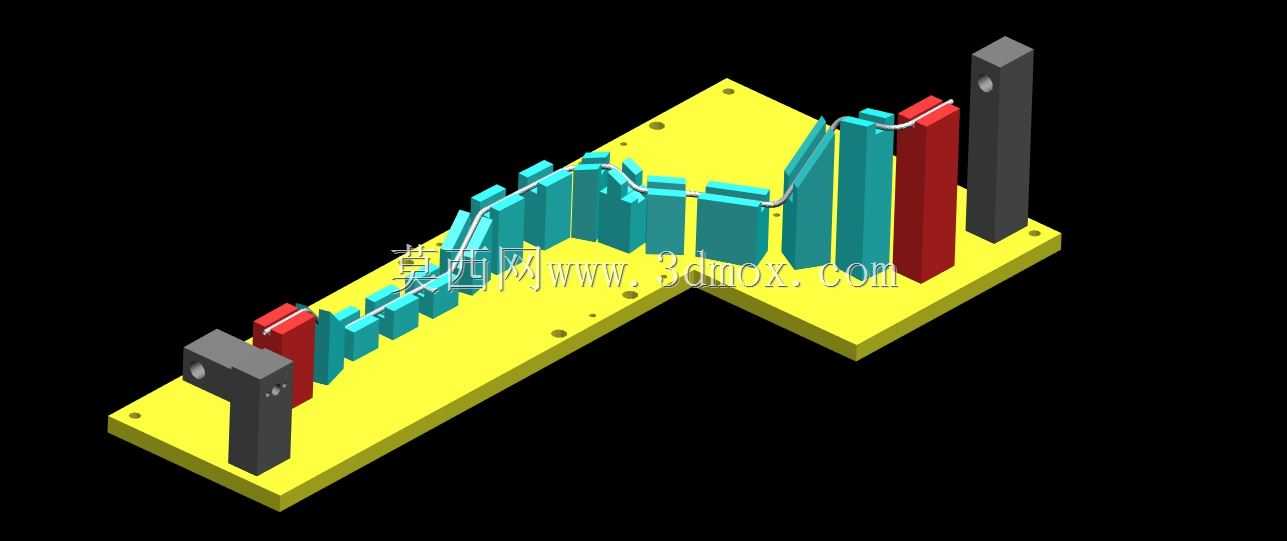

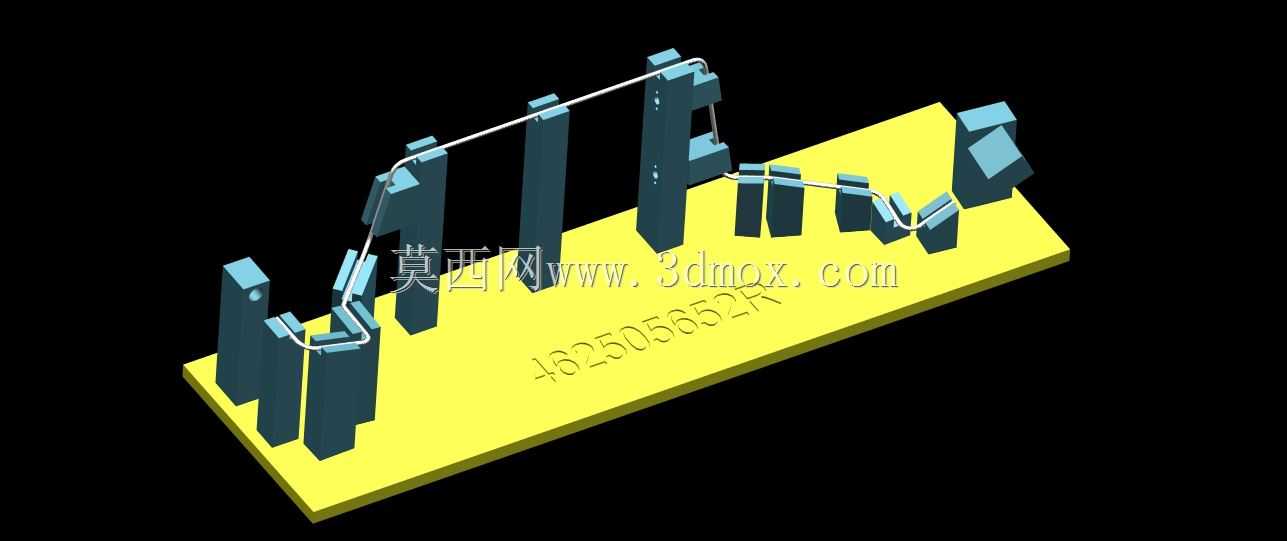

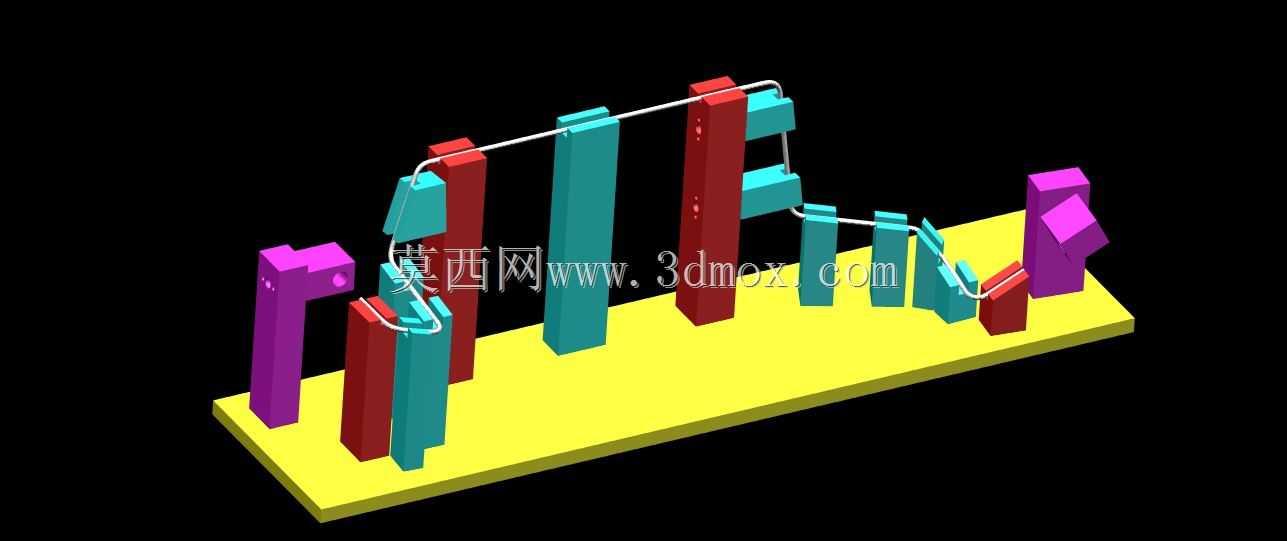

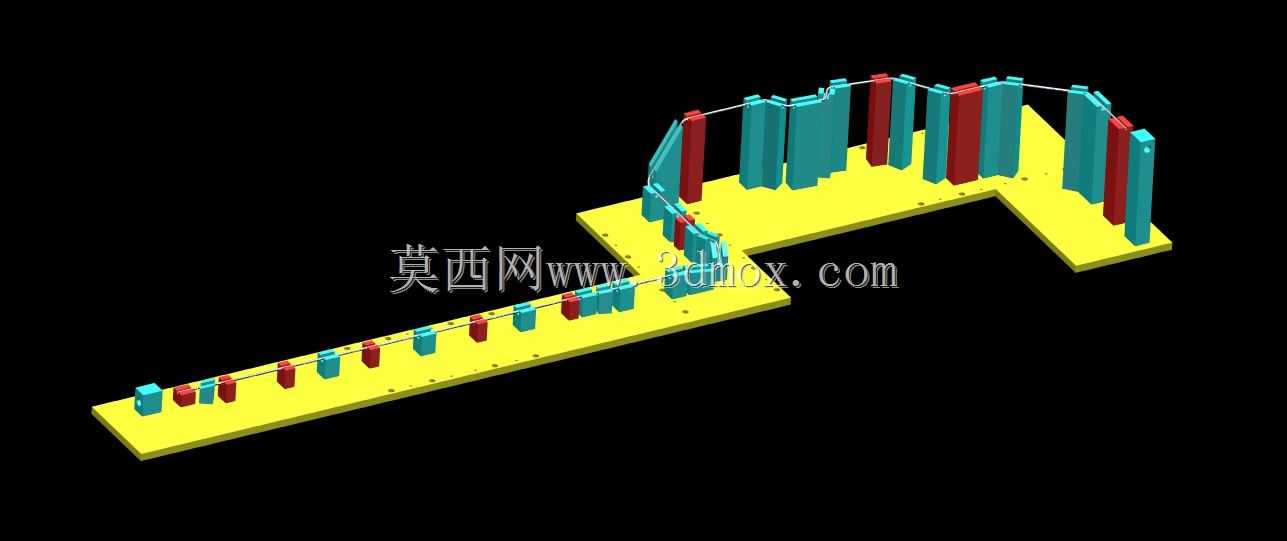

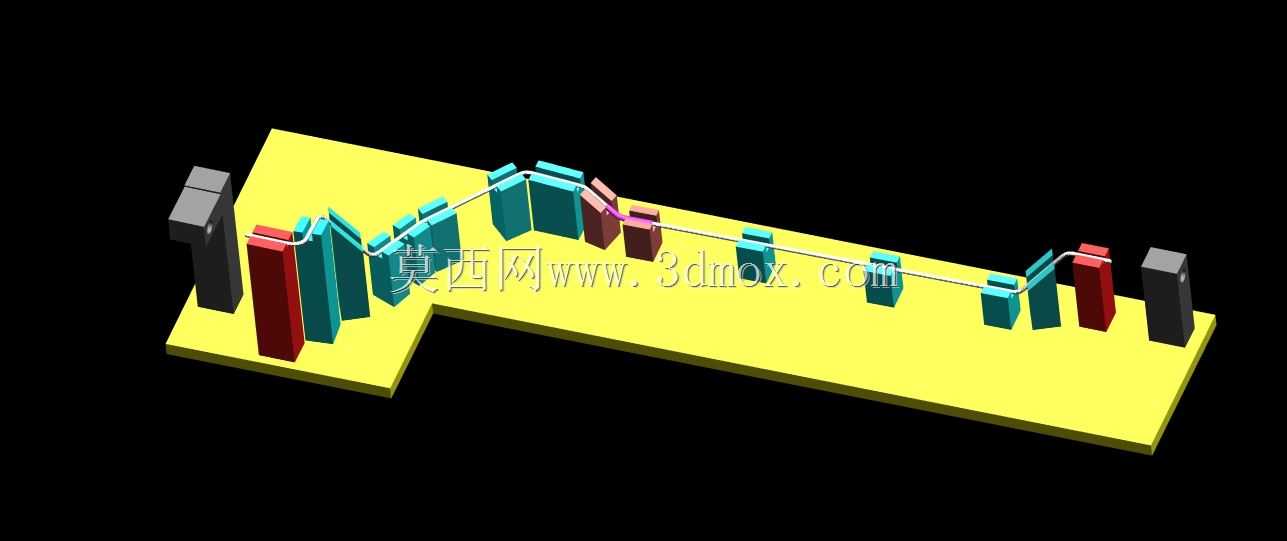

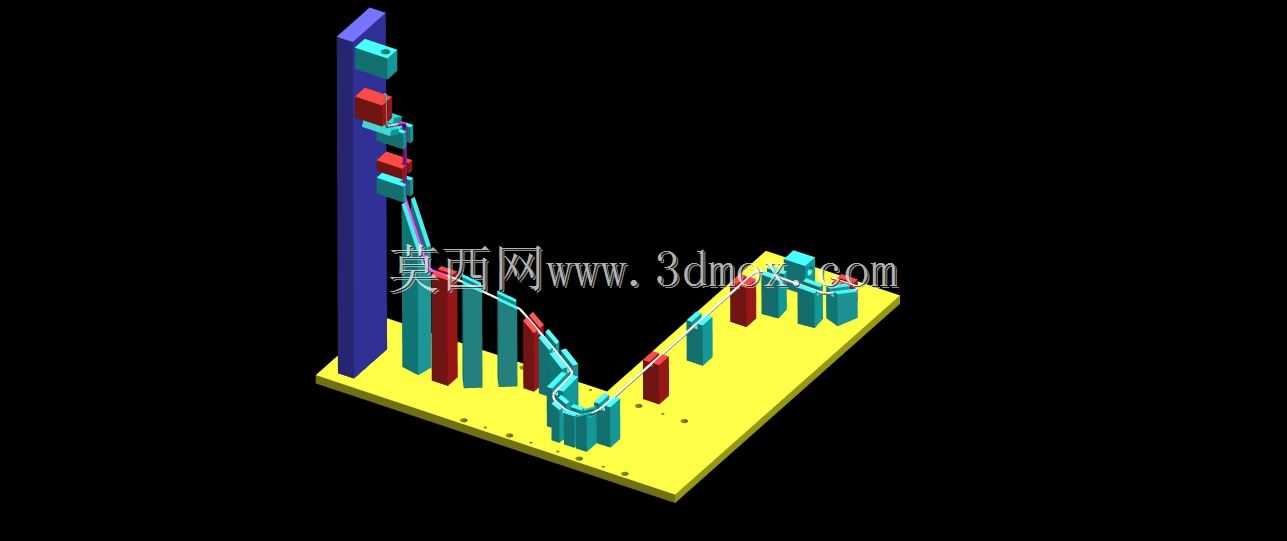

　　在汽车零部件生产的管路加工环节，弯管类零件的空间尺寸一致性直接影响后续装配的适配性，传统的三坐标抽检效率低，无法适配产线全检的节拍要求，这类专用弯管检具就是为解决这一痛点设计的。整套检具以一块整体式基准底板作为安装载体，底板上的所有定位块、检测块的安装基准面均经过精磨处理，平面度控制在0.02mm以内，保证所有检测基准的统一性，底板上刻印的编号用于对应同型号管路的批次追溯，避免不同规格检具混用。检具上的立式定位块按照弯管的空间走向依次排布，每个定位块上的仿形槽完全匹配对应位置管路的外径与空间角度，放置工件时只需将弯管顺着定位槽依次卡入，若管路能完全贴合所有定位槽、无局部翘起或卡滞，即代表弯管的空间角度、各段长度、

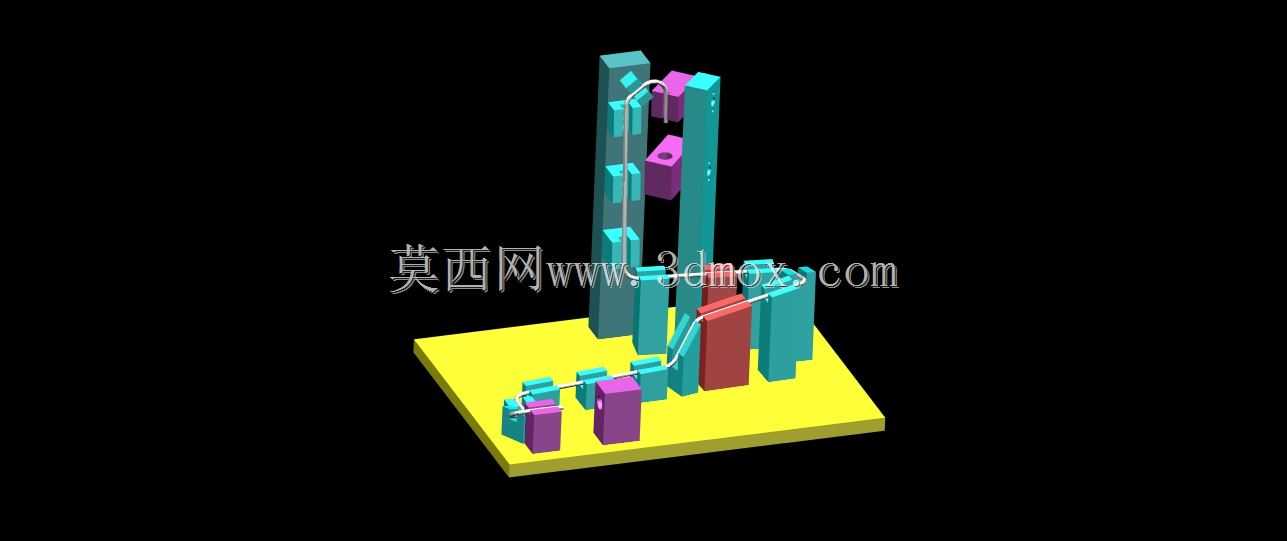

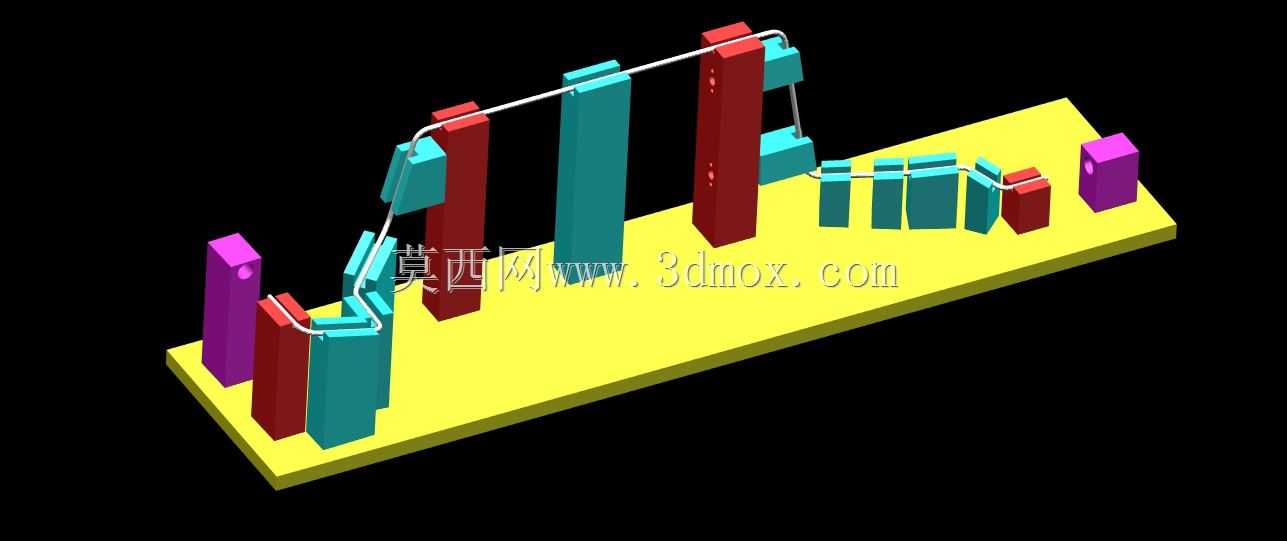

　　弯曲半径均符合设计公差要求，检测全程无需额外读数，一线操作员工经过简单培训即可快速完成判定，单件检测时长可控制在10秒以内，完全适配冲压弯管产线的连续生产节拍。设计过程中，针对弯管两端的接头安装位，专门设置了独立的端向检测块，其中紫色标识的两个端位检测块预留了接头的插入间隙，可同步检测弯管两端的端面垂直度与接头装配余量，避免出现弯管尺寸合格但接头装配干涉的问题。所有定位块的高度均经过适配性调整，既保证弯管放置时的支撑稳定性，又不会遮挡管路的弯曲变形区域，方便检测人员快速观察管路与定位槽的贴合状态；相邻定位块之间预留了足够的取件空间，检测完成后可直接向上取出工件，不会出现磕碰检具或工件的情况。考虑到车间日常使用的磨损问题，

　　所有与管路接触的定位面均做了淬火硬化处理，硬度达到HRC45以上，长期使用不会出现磕碰凹陷导致的检测基准偏移，底板上预留的四个安装孔可直接固定在车间的检测工作台上，避免检具移位影响检测精度。这类检具除了用于产线成品的全检之外，也可用于弯管设备调试阶段的首件检测，快速验证弯管程序的参数设置是否准确，减少调试阶段的废品率，相比通用检测设备，专用检具的检测一致性更高，不会因为操作人员的读数习惯差异出现判定偏差，非常适合大批量弯管类零件的生产质量管控。
