传感器配套异形安装固定基座结构设计

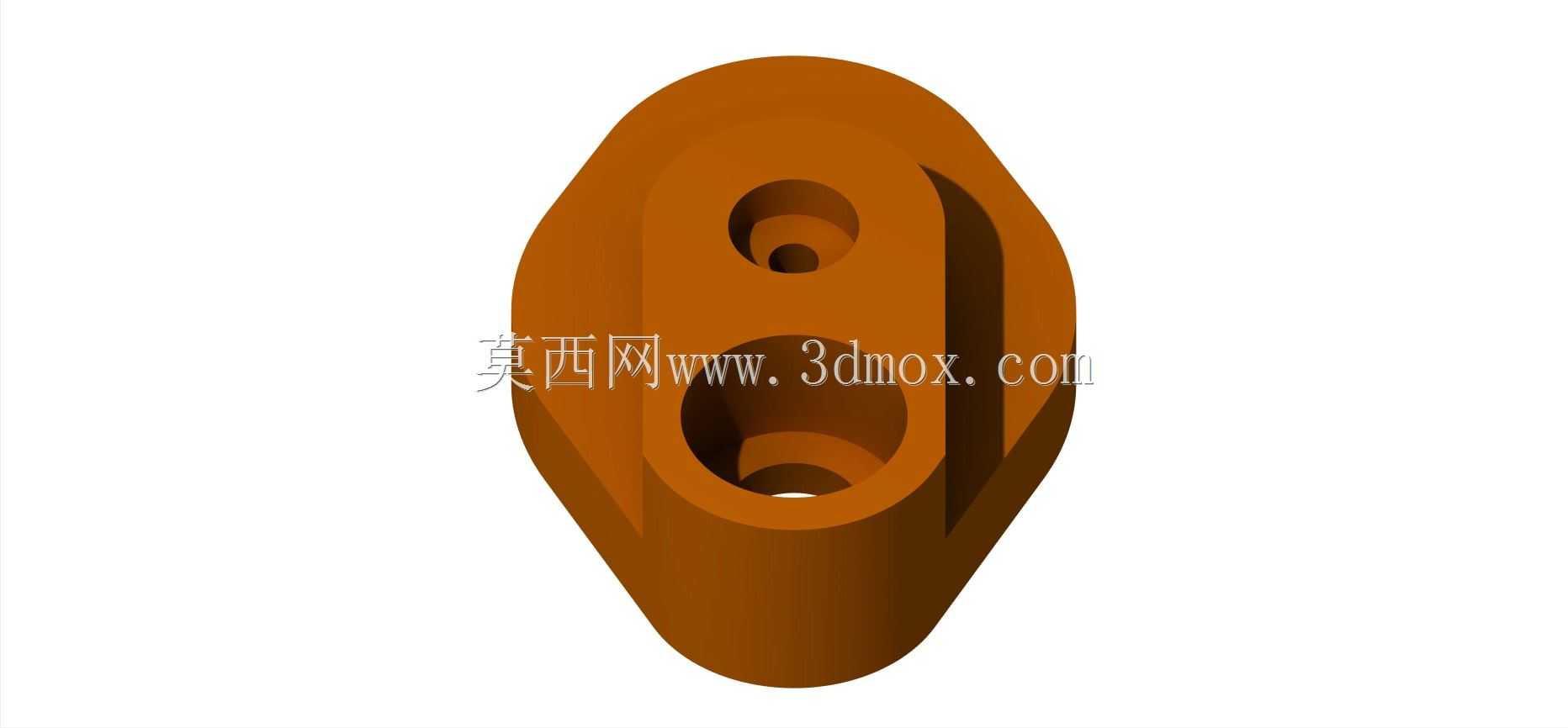

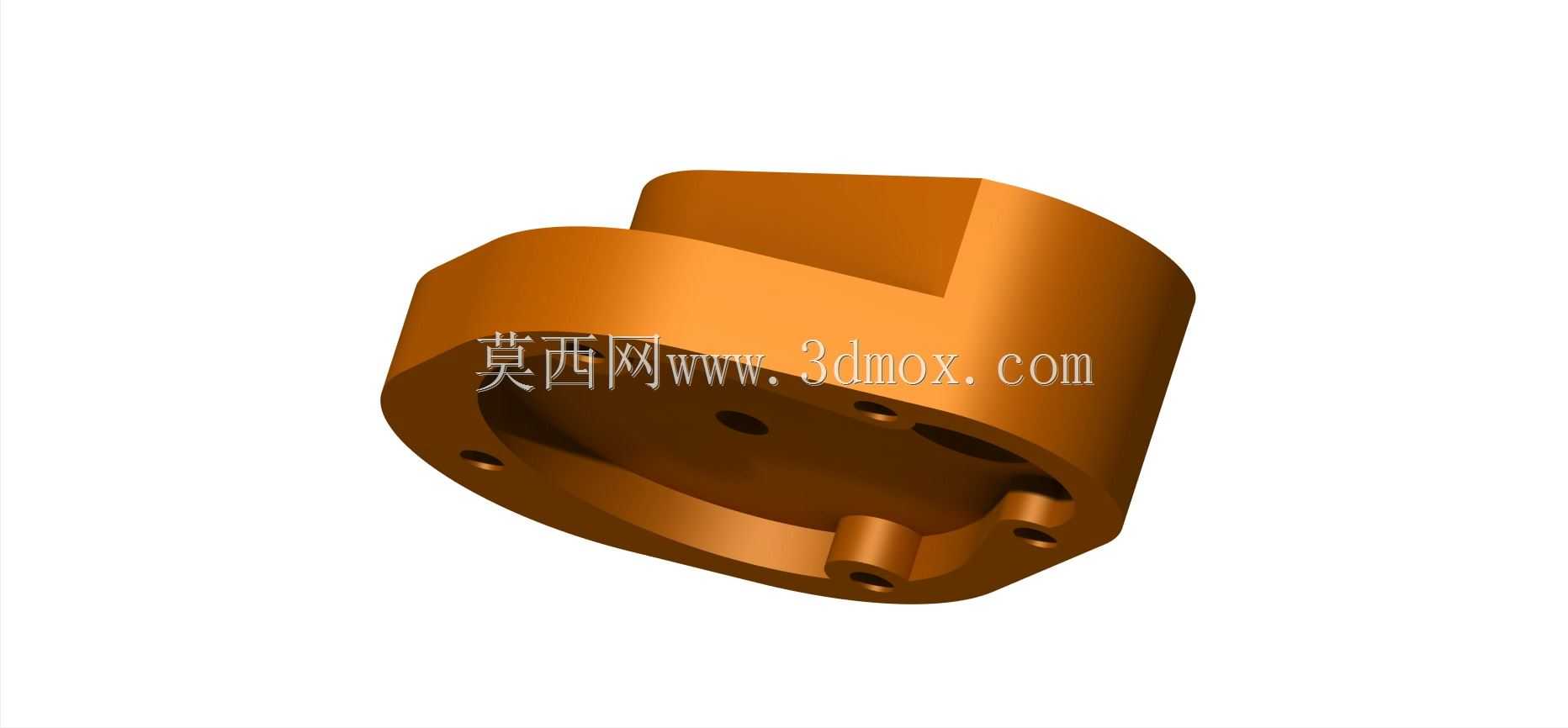

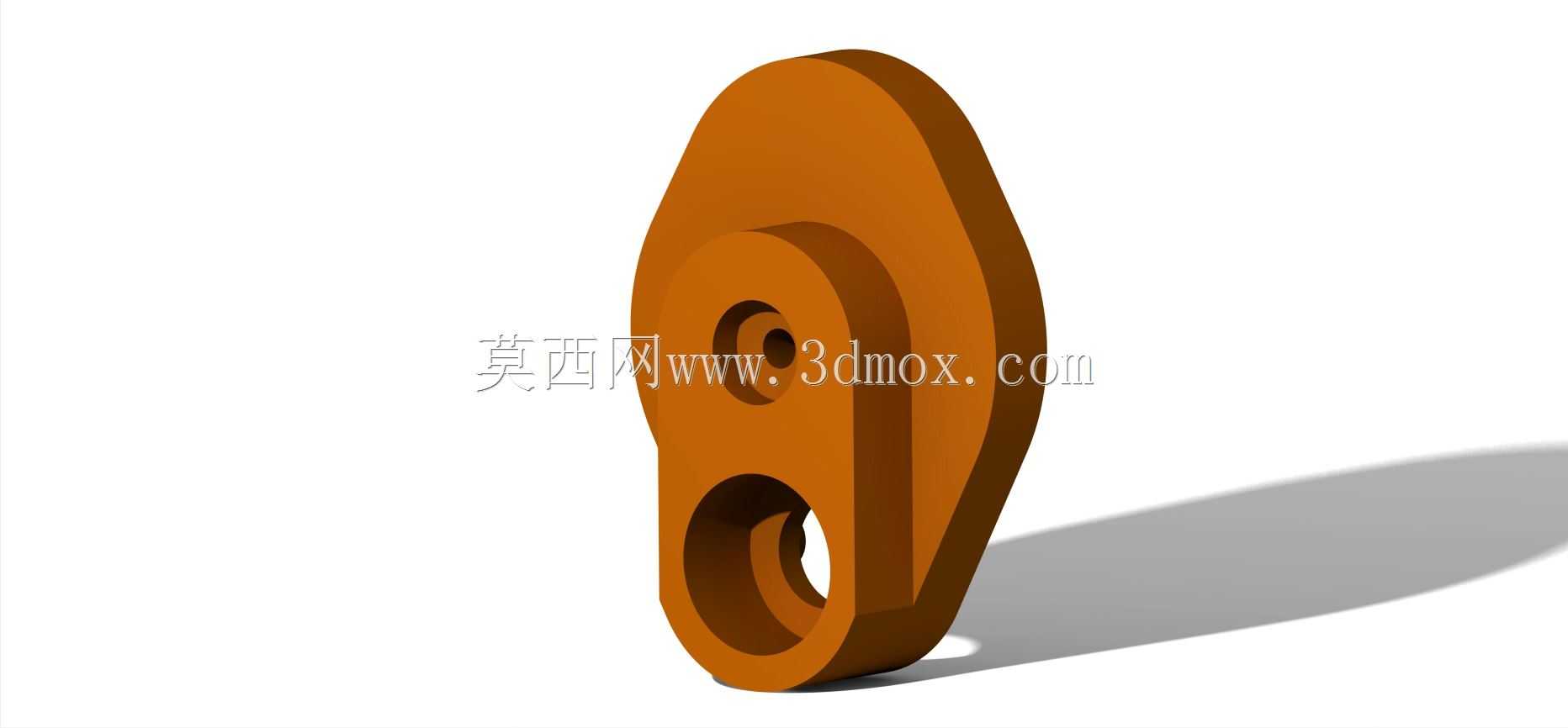

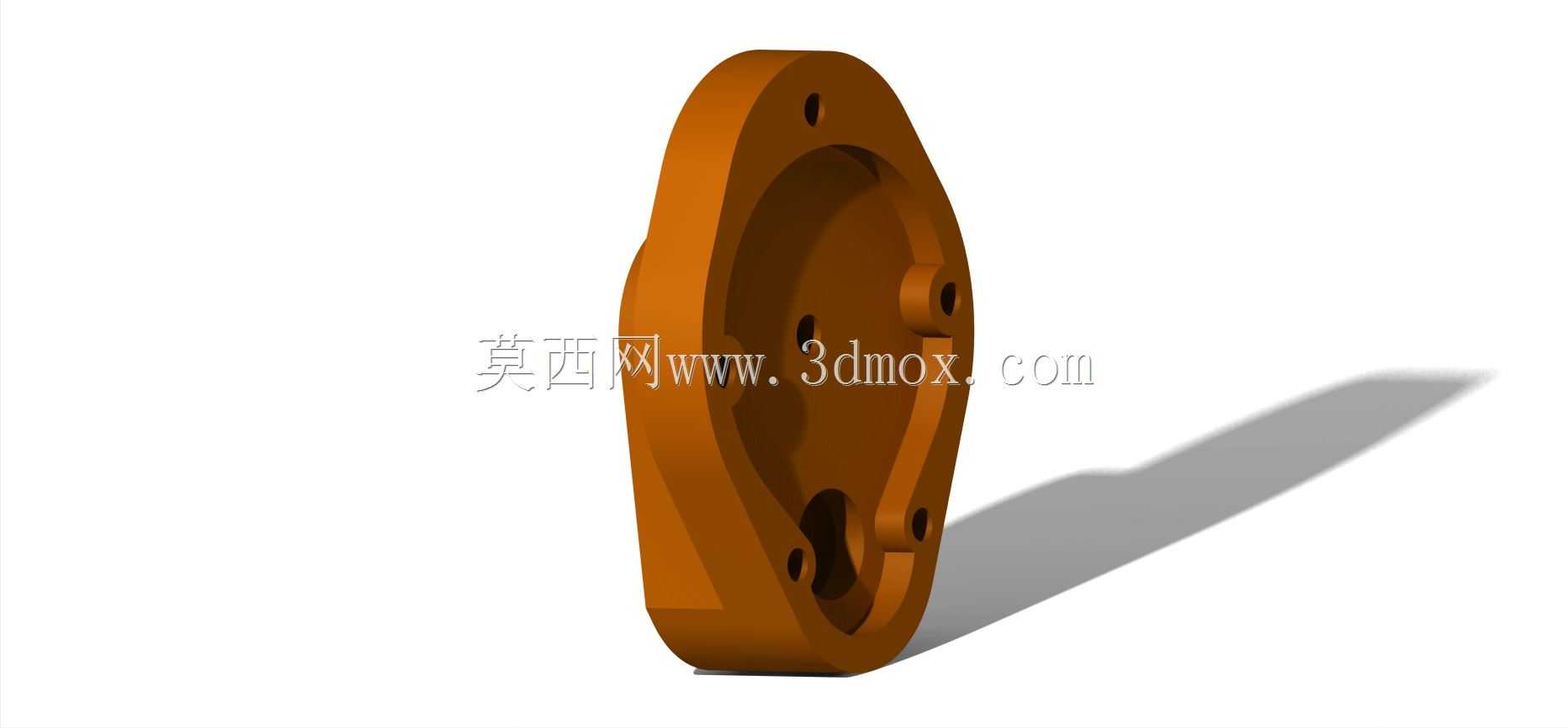

　　这款异形安装基座主要面向工业传感检测场景的配套安装需求，常见于自动化产线的位置检测、设备状态监测工位，用来为各类接触式、非接触式传感器提供稳定的安装定位载体，避免传感器在设备运行振动工况下出现移位、检测角度偏移的问题。从结构设计来看，整体采用带弧形轮廓的非对称盘式构型，主体一侧做了加厚的安装贴合面，用来和设备机架的弧形安装位完全贴合，保证安装接触面积足够分散受力，避免长期受振后连接松动。基座内侧预留了与传感器外形匹配的沉腔结构，沉腔深度刚好可以容纳传感器主体的突出部分，安装时传感器可以完全嵌入沉腔内，既可以对传感器外壳形成侧向防护，避免工位上的飞溅切屑、杂物磕碰传感器本体，也能让传感器检测端面的伸出量保持固定，

　　不需要每次安装后反复调整检测距离。基座上分布的多个安装孔做了差异化设计，其中几个通孔是贯穿式的螺栓过孔，用来穿装固定螺栓将基座锁紧在设备机架上，另外几个带沉台的孔位是用来固定传感器本体的螺纹安装位，孔位的位置度公差控制在0.1mm以内，保证传感器安装后检测轴线和预设检测方向完全重合，不会出现角度偏差导致的检测信号失准。设计时特意将基座的外轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装维护时划伤操作人员，另一方面也减少了工位上杂物、线缆勾挂的可能。安装边界方面，基座整体的最大外轮廓尺寸适配多数中小型工业传感器的安装间距，厚度方向的尺寸控制在不会和周边运动部件产生干涉的范围，安装时不需要对原有设备的安装面做额外加工，

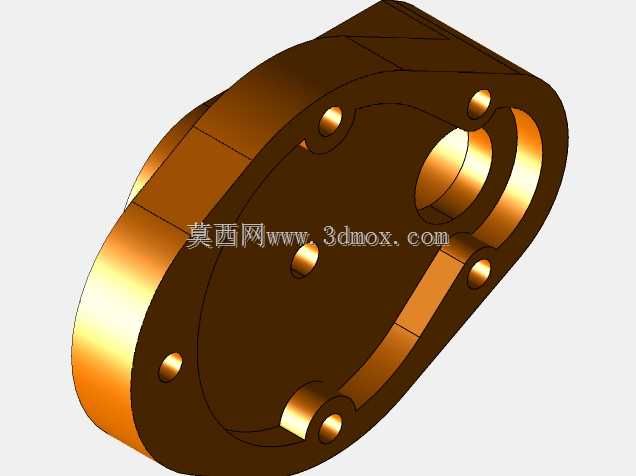

　　直接通过螺栓锁紧即可完成装配。基座的背面做了浅槽式的走线空间，传感器的连接线缆可以顺着浅槽引出，避免线缆被基座压损，也能让线缆排布更规整，减少和周边运动部件的剐蹭风险。在结构强度设计上，基座的壁厚做了等强度优化，受力较大的螺栓连接位置做了局部加厚，非受力区域适当减薄，在保证整体刚性满足振动工况使用要求的前提下，尽可能控制整体重量，降低安装位置的负载。这类安装基座除了用于传感器固定，也可以在小型工装的定位工位作为异形定位座使用，适配非规则轮廓工件的侧向定位需求，只要对应安装孔位匹配，就可以直接替换使用，不需要重新加工定制安装件，能有效缩短小批量设备改造的配件准备周期。
