多工位安装槽式法兰连接盘结构设计

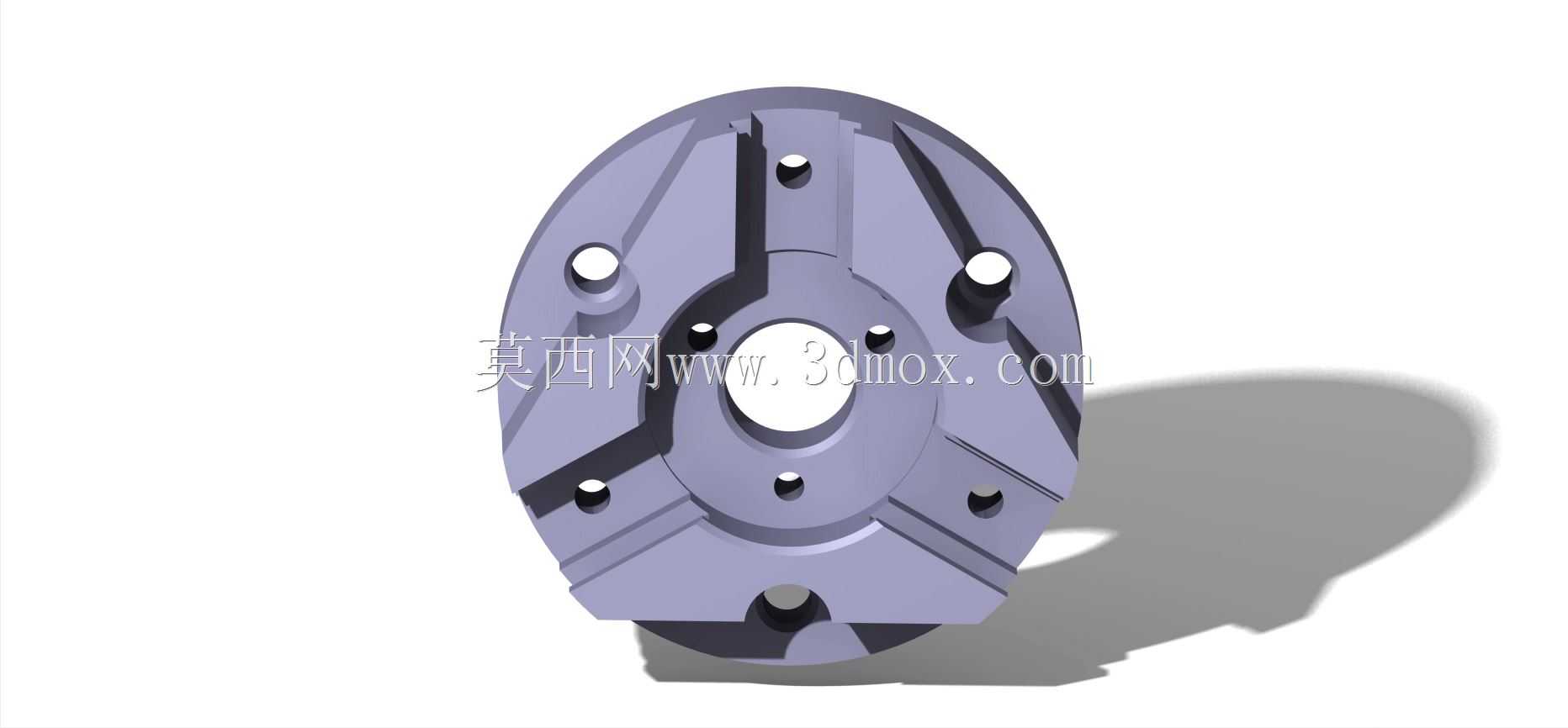

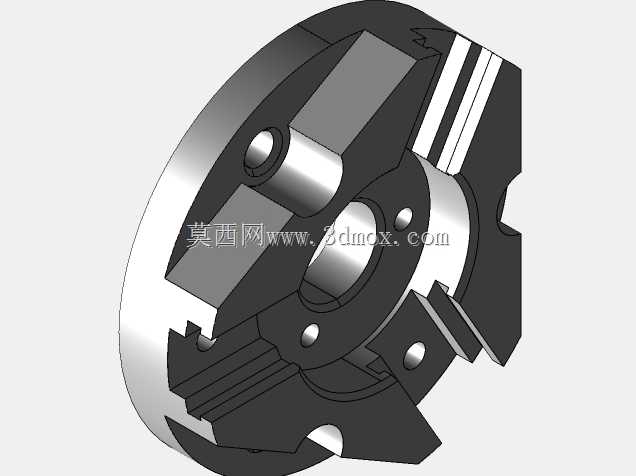

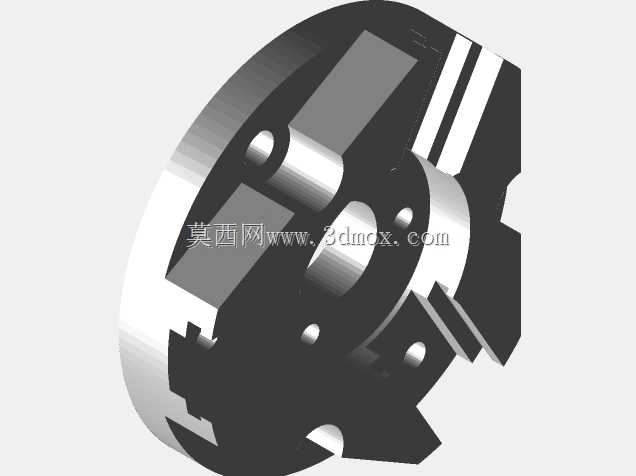

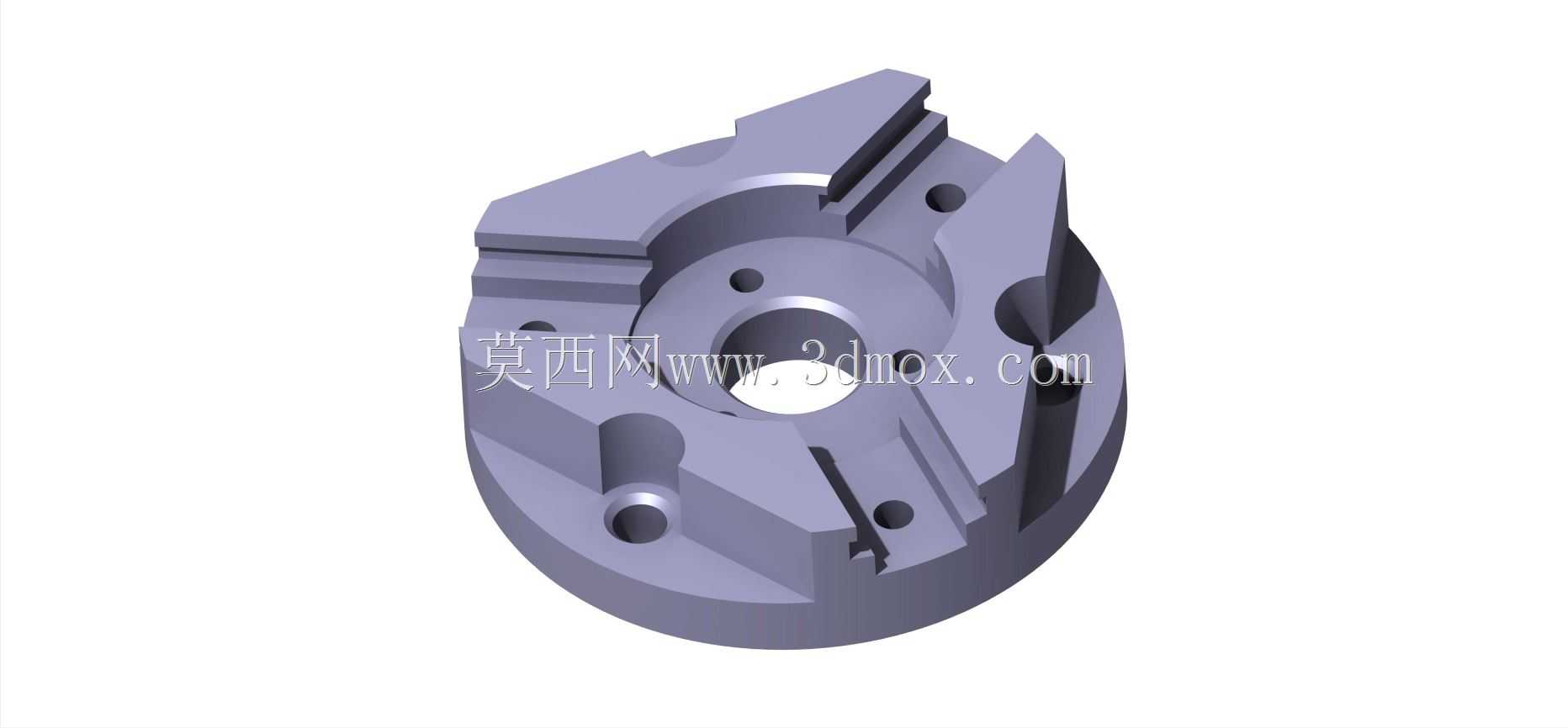

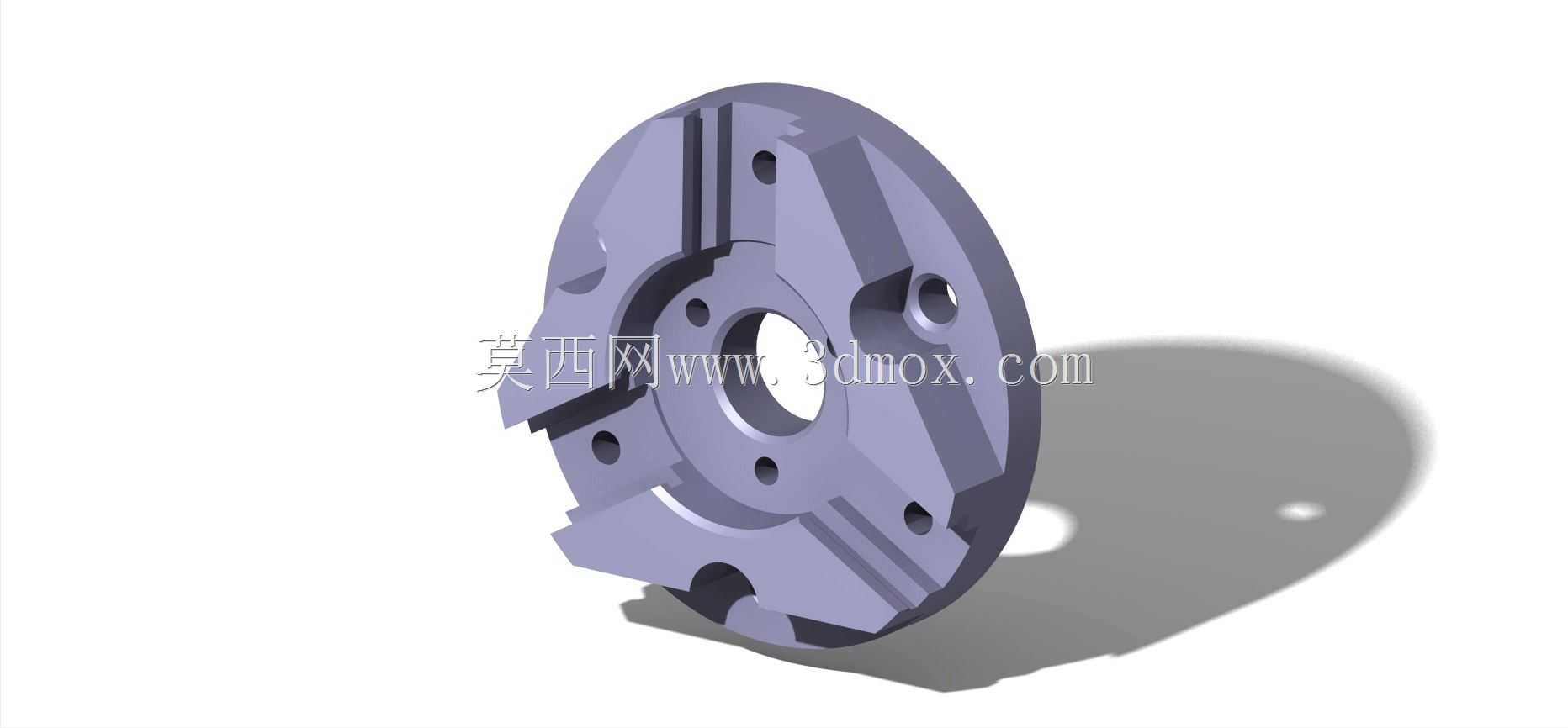

　　这类带多组定位安装槽的盘类连接构件，常应用在传感检测单元、精密传动模组的端部衔接场景，作为不同功能组件之间的定位衔接载体，承担轴向定位、周向扭矩传递、多组件安装基准的核心作用。从结构设计逻辑来看，构件中心设置的通孔为轴系穿装预留了足够空间，孔周的环形凸台做了加厚处理，能够在轴系配合时提升接触刚度，避免长期受交变载荷出现接触面压溃变形。盘体上均匀分布的沉头光孔，用于穿装紧固螺栓，孔位的分度精度直接决定了对接组件的同轴度误差，设计时孔位公差一般控制在±0.02mm范围内，保证对接后无偏载应力。盘体边缘开设的多组径向通槽，是为了适配不同周向安装角度的调整需求，现场装配时无需整体转动盘体，只需微调对接组件的周向位置后，

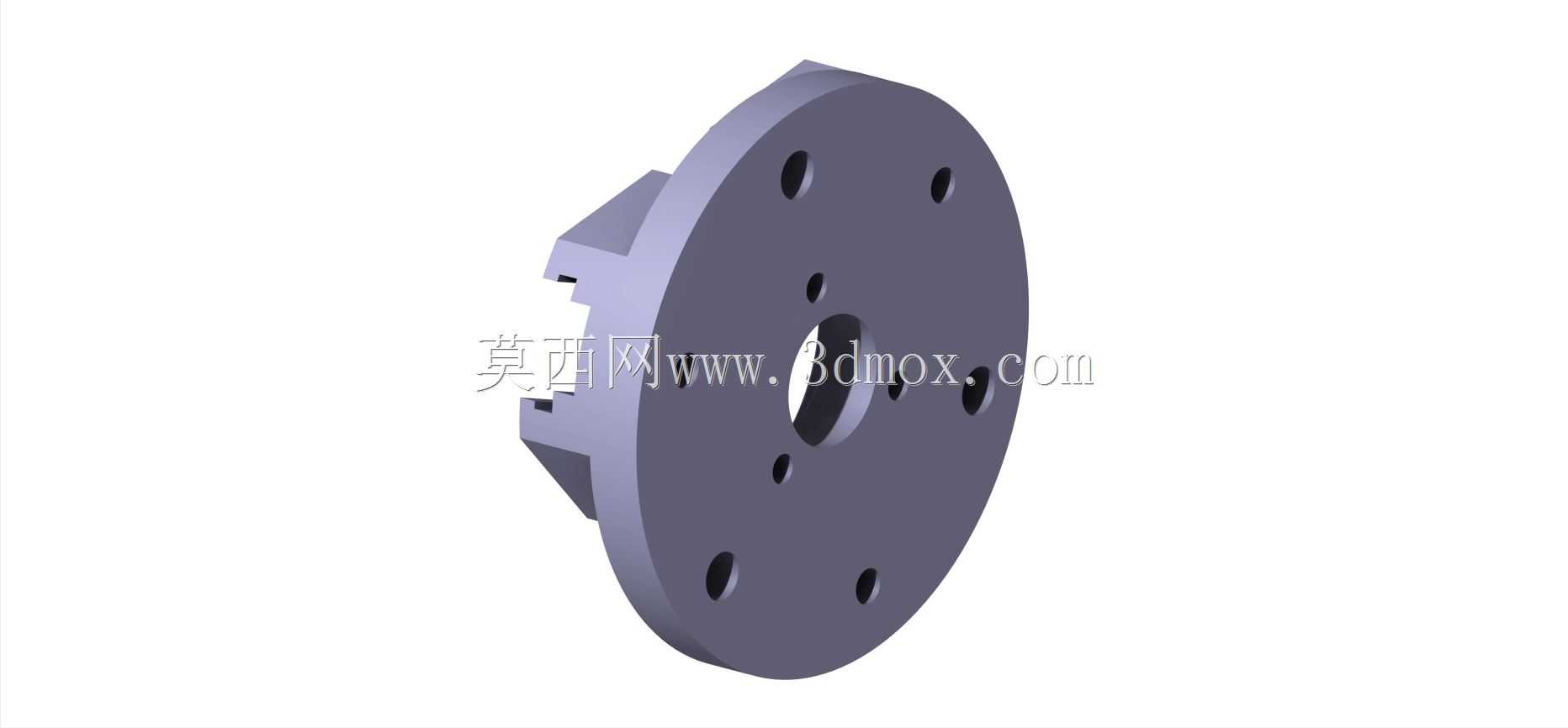

　　通过槽内的紧固件锁紧即可完成角度固定，相比全孔位固定的法兰盘，调整效率提升40%以上，尤其适合需要频繁校准检测角度的传感类设备安装场景。从安装边界来看，盘体的轴向厚度经过载荷校核，在满足M6规格螺栓锁紧力矩要求的前提下，尽可能压缩轴向尺寸，减少整体机构的轴向占用空间，适配紧凑安装空间的设备布局需求。盘体背面的环形止口设计，与对接基座的止口槽形成小间隙配合，配合间隙控制在0.01-0.03mm之间，装配时可自动完成同轴度找正，降低现场装配的校准难度。构件的所有棱边都做了0.2mm的倒角处理，既避免装配时锐边划伤操作人员，也能去除机加工产生的毛刺，防止碎屑进入配合面影响装配精度。这类盘件在实际使用中，常作为光电传感器、

　　旋转编码器等检测元件的安装基座，也可用于小型气动回转台的端部输出连接，其多槽位的设计能够兼容不同安装孔距的外接组件，无需针对不同规格的外接件重新加工适配盘，大幅降低备件储备成本。在材质选择上，这类构件一般采用6061铝合金经硬质阳极氧化处理，兼顾轻量化与表面耐磨需求，若应用在重载传动场景，也可更换为45号钢经调质处理，提升整体结构强度。设计过程中需要重点校核槽位根部的应力集中情况，所有槽根处都设置了R1的圆角过渡，避免受冲击载荷时出现根部开裂问题，同时盘体的平面度公差控制在0.015mm以内，保证对接面的贴合率达到90%以上，防止连接后出现松动偏移。
