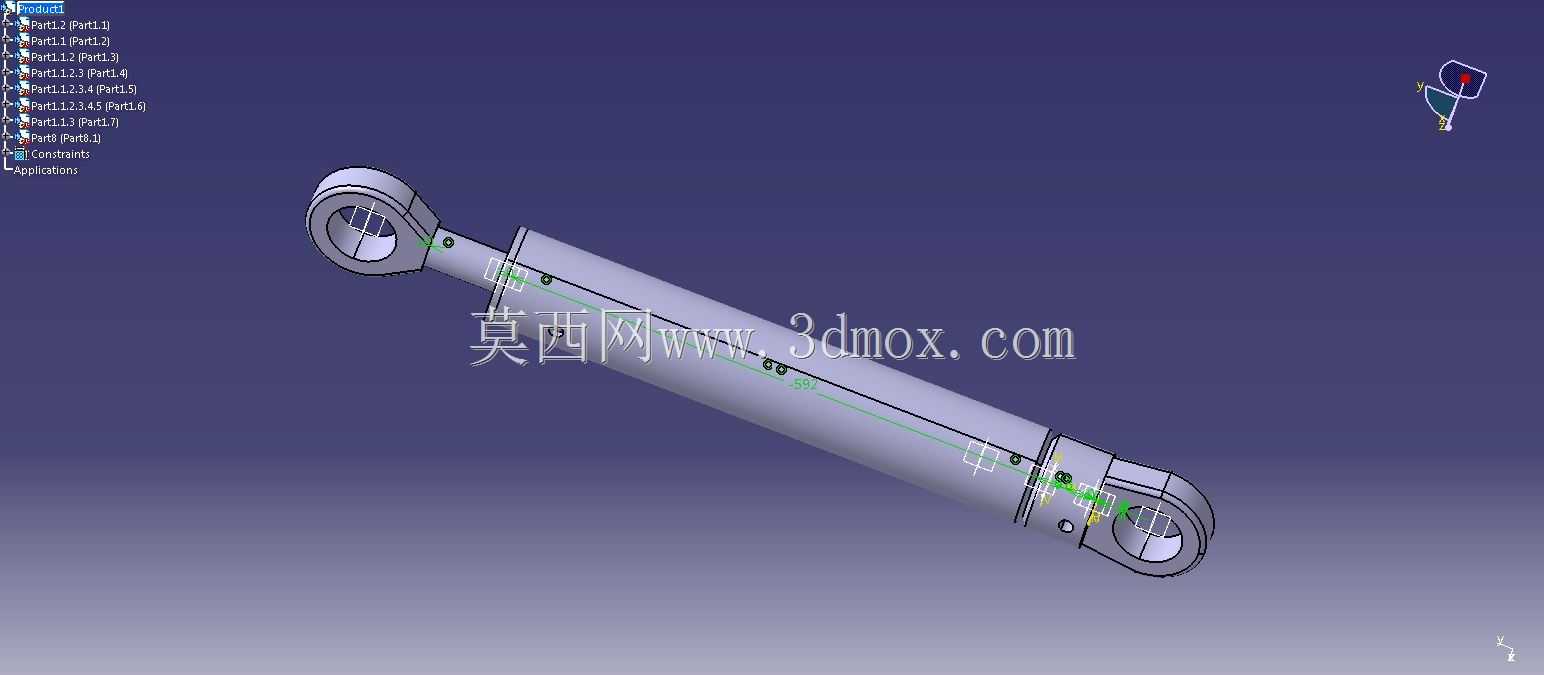

双耳环铰接式液压转向油缸结构设计

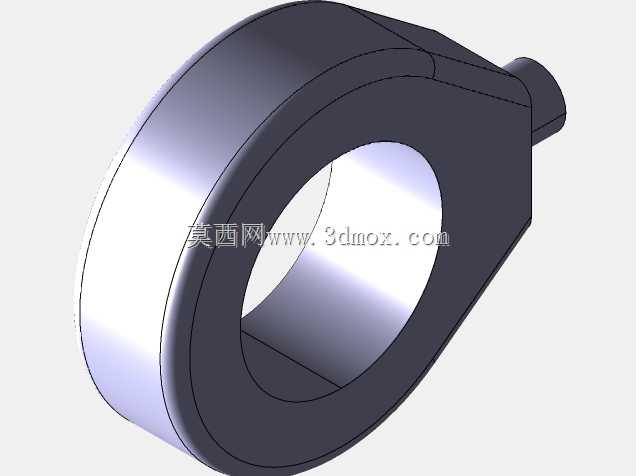

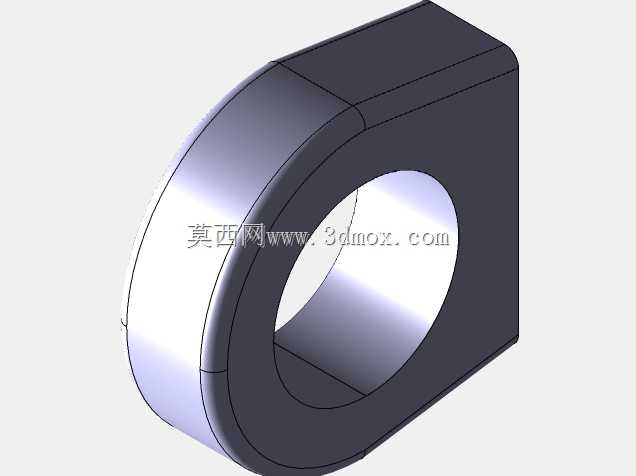

　　在工程机械、重型商用车、农用作业机械的转向系统中，液压转向油缸是核心执行部件，负责将液压系统的压力能转化为直线往复机械能，推动转向桥节臂完成角度偏转，相比机械拉杆转向具备输出力矩大、操作省力、布置灵活的优势，尤其适配重载工况下的转向需求，能有效降低驾驶员操作强度，同时提升转向动作的响应平顺性。这款转向油缸采用双耳环铰接的安装形式，两端的铰接孔内预留了关节轴承的安装位，可补偿安装过程中的同轴度误差，同时适配车架与转向节之间的摆动角度变化，避免油缸在工作过程中承受径向附加载荷，延长密封件与缸筒的使用寿命。缸体部分采用无缝钢管精加工而成，内壁做珩磨处理，表面粗糙度控制在合理区间，保证活塞运动时的密封性能，减少内泄量，提升容积效率。

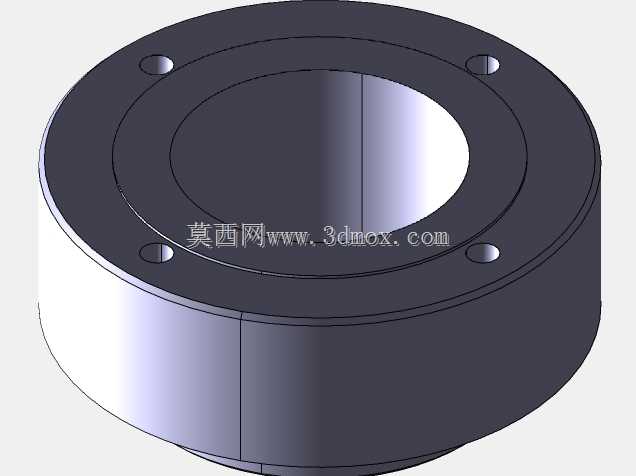

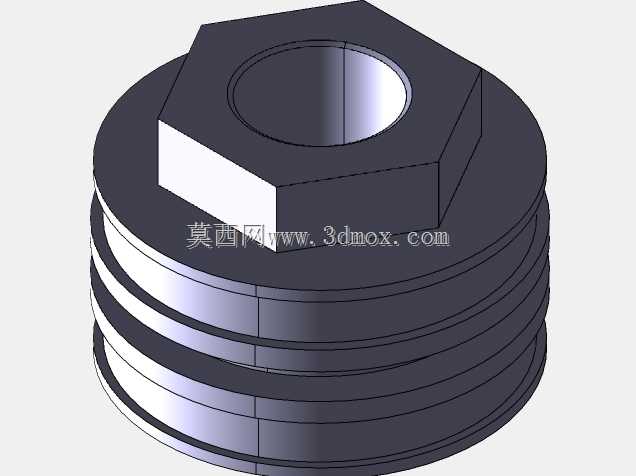

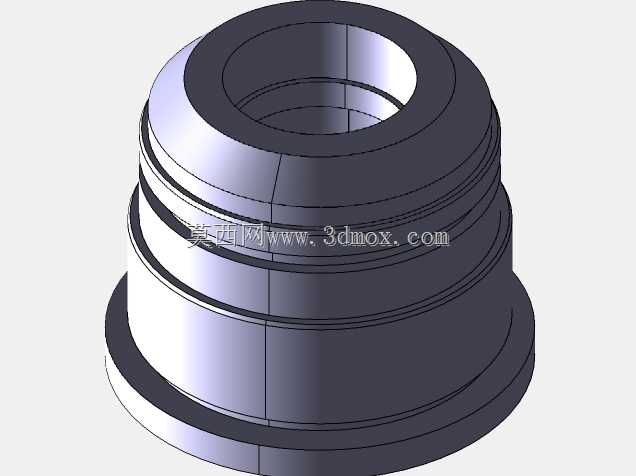

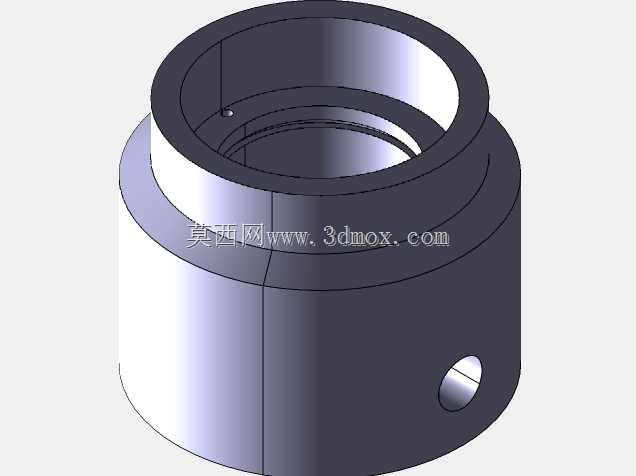

　　活塞杆表面做了硬化处理与镀铬层，具备足够的硬度与耐磨性能，可抵御户外作业场景下的泥沙、水汽侵蚀，降低活塞杆拉伤导致密封失效的概率。油路接口布置在缸筒靠近两端端盖的位置，采用标准公制螺纹连接，可适配常规液压管路的安装需求，进出油口的位置经过优化，避免油缸在极限伸缩位置时与周边结构件发生干涉。设计过程中优先考虑了安装边界的适配性，缸筒外径、活塞杆直径、两端铰接孔的中心距在全伸、全缩状态下的尺寸都经过校核，可满足多数中型转向桥的安装空间要求，无需对车架原有结构做大幅改动即可完成替换。活塞与活塞杆之间采用螺纹连接加防松结构，避免长期往复运动过程中连接松动导致的行程偏差，端盖与缸筒之间采用螺纹连接加密封圈的结构，方便后期拆解维护更换密封件。

　　油缸的行程参数匹配常规转向角度需求，在最大行程位置时不会出现活塞撞击端盖的情况，最小行程位置也能保证转向轮达到最大转向角，满足车辆最小转弯半径的设计要求。在实际选型应用中，可根据系统工作压力匹配对应的密封件材质，常规矿物液压油工况下采用丁腈橡胶密封即可满足使用需求，若应用在低温或者特殊液压介质场景，可更换对应材质的密封件，无需改动整体结构。
