多通路集成式液压气动歧管安装块

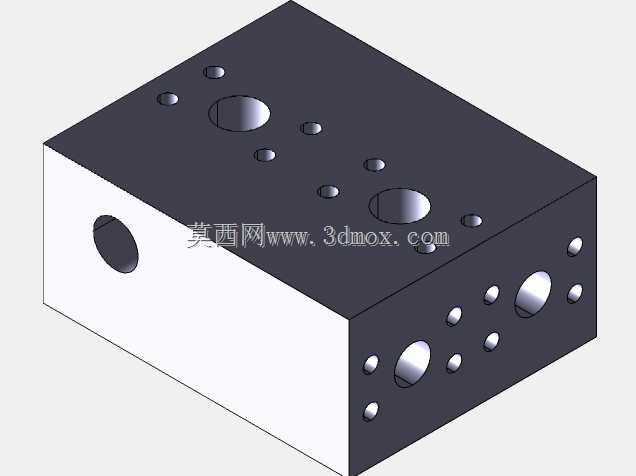

　　这款集成式歧管块主要面向气动控制回路、小型液压系统的集成安装场景，在自动化生产线的阀岛布置、检测设备的气路分配、小型液压站的油路集成环节都有广泛应用，替代传统的分散式管路连接，减少管路接头数量，降低系统泄漏风险，同时压缩整套流体控制单元的安装空间。从结构设计来看，整体采用方块式本体设计，六个面均预留了不同规格的流体通路接口，顶面设置两组大口径主通路接口，周围环绕小口径控制气路/油路接口，侧面分布不同通径的接出端口，可同时对接主供气管路、多组控制支路以及压力检测元件的安装接口，所有接口的孔位同轴度、端面垂直度都按照流体元件安装标准设计，保证管接头、阀件安装后密封面贴合均匀，不会出现偏载导致的密封失效问题。

　　设计过程中优先考虑了安装边界的适配性，本体采用规整立方体外形，可直接通过底面或者侧面的安装孔固定在设备安装面板、阀组基座上，不需要额外设计定制转接支架，相邻接口的间距预留了标准管接头、快插接头的安装操作空间，现场装配时不需要使用特殊扳手，普通内六角、开口扳手即可完成所有接头的锁紧操作。内部通路采用正交钻孔设计，在保证流通截面积满足支路流量需求的前提下，尽可能缩短内部流道长度，减少流体沿程压力损失，不同压力等级的通路之间预留足够的壁厚，按照1.5倍额定工作压力的强度要求设计壁厚尺寸，避免长期带压工作出现本体渗漏或者开裂问题。在实际设备应用中，这类歧管块可以将原本零散布置的电磁阀、节流阀、压力传感器统一集成安装在本体上，

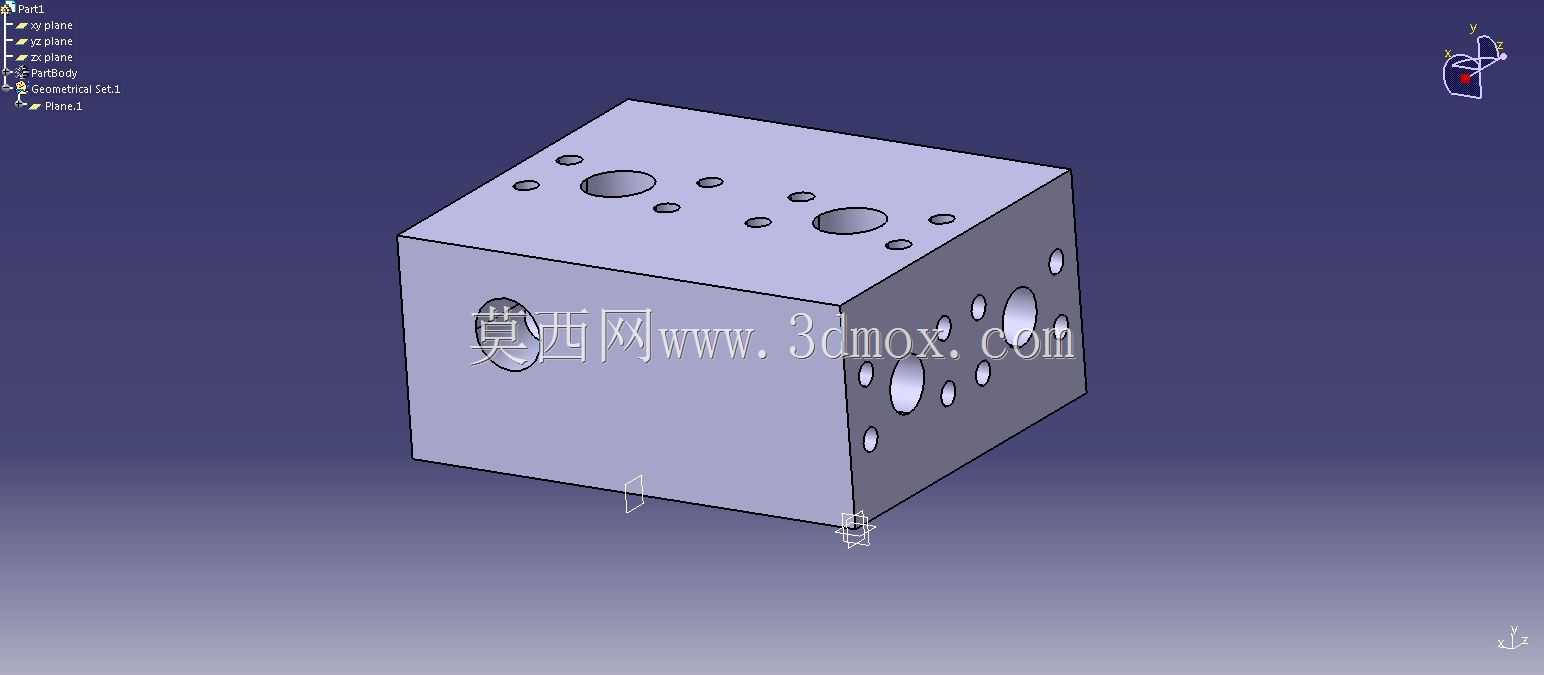

　　省去了大量的中间连接管路，不仅让设备内部的管路排布更加规整，也减少了管路接头松动导致的故障点，日常维护时可以直接在阀块上完成元件更换，不需要拆解整段管路，大幅降低设备运维的工作量。对于三维建模从业者而言，这类阀块类零件的建模重点在于孔位的位置度管控、内部流道的干涉检查，建模时需要逐一核对每个接口的深度、通径，避免出现内部流道钻通或者壁厚不足的问题，同时要预留标准密封件的安装槽位尺寸，保证装配后密封性能达标。
