带转向机构的电动手推运料车结构设计

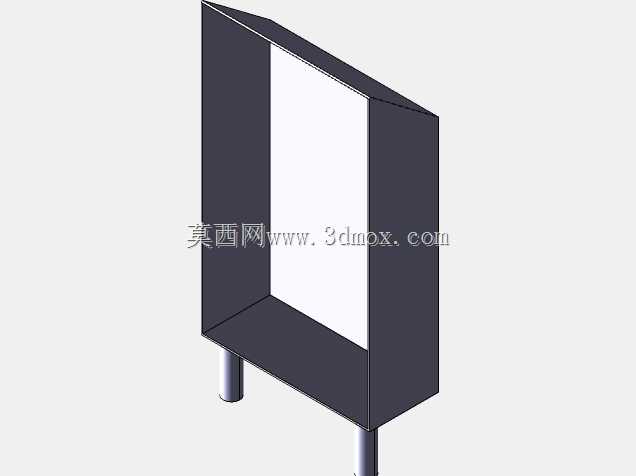

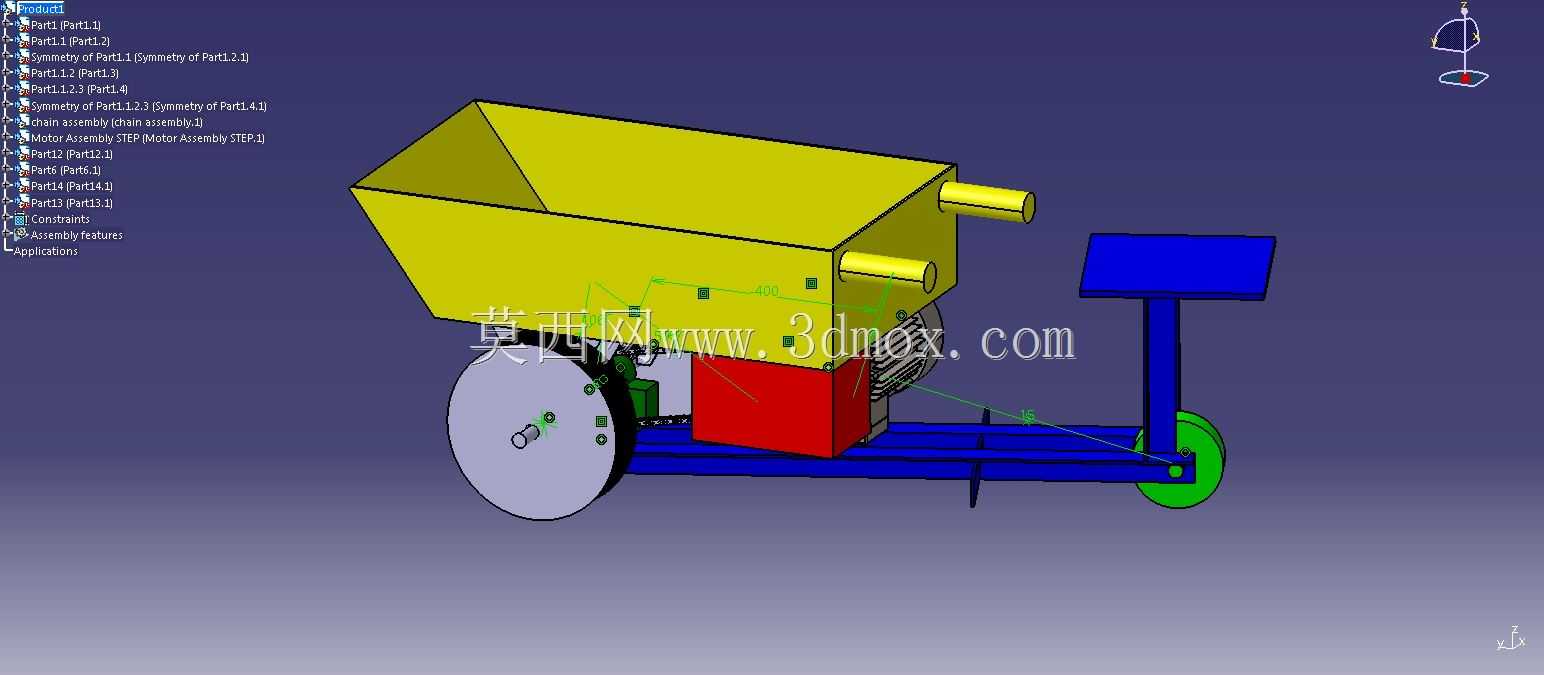

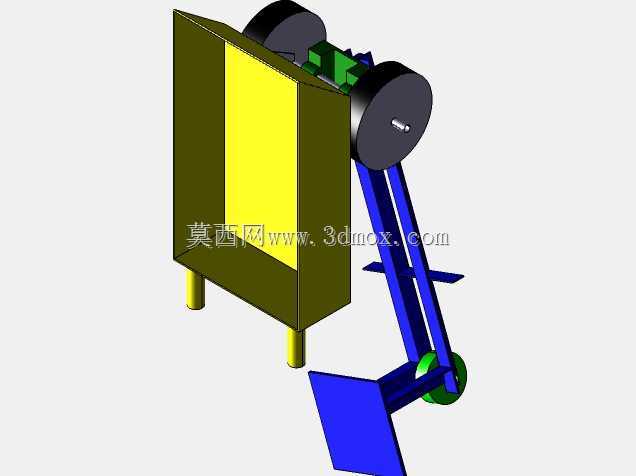

　　这款带转向机构的电动手推运料车，主要面向厂区内部散料、小型工件的短途转运场景，常见于机械加工车间边角料转运、建筑装修现场砂浆与零散建材搬运、仓储区域小件货品的库内移位，相比纯人力手推车能大幅降低作业人员的劳动强度，尤其适合单次载重50-200kg、通行宽度受限的狭窄作业通道。从结构设计逻辑来看，整车采用前置单轮转向、后置双轮驱动的布局，转向把手直接连接前轮转向立柱，转向传动比设置为1:1，作业人员可直接通过把手控制行进方向，转向半径控制在1.2米以内，能轻松在1.5米宽的通道内完成掉头操作，适配多数车间、库房的通道宽度边界。料斗部分采用上宽下窄的梯形敞口结构，斗体侧壁设置5度的倾斜角，卸料时只需抬起斗体后侧锁止把手，

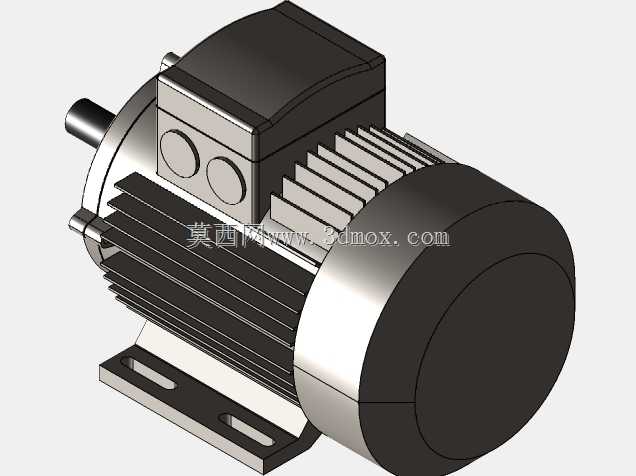

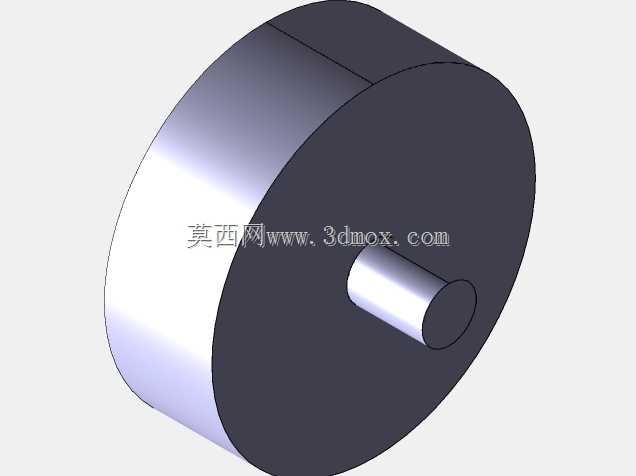

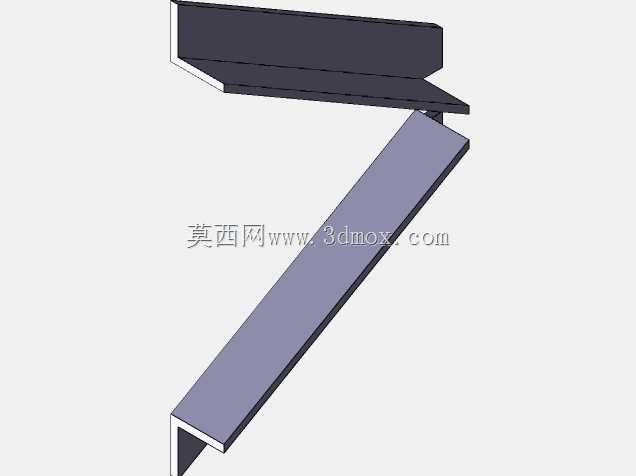

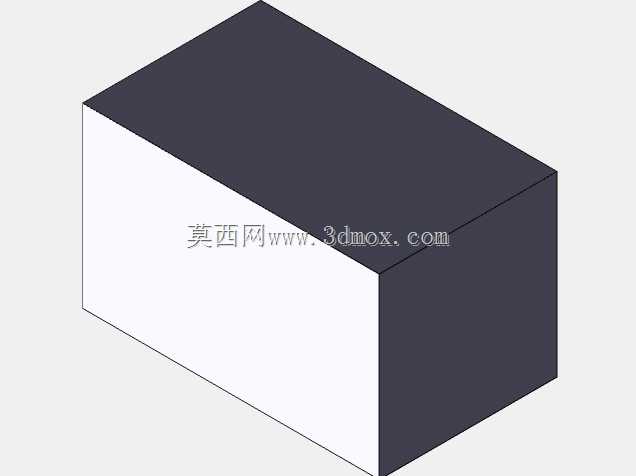

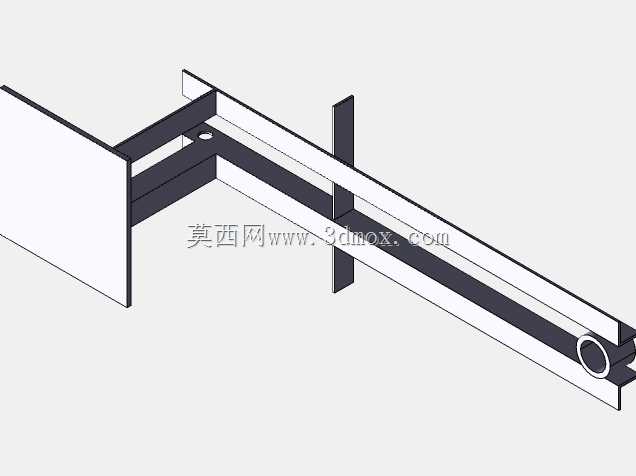

　　即可依靠物料自重完成倾卸，斗体边缘做了卷边强化处理，避免长期磕碰导致的斗体变形，料斗额定容积约0.3立方米，可容纳普通散料约400kg，日常作业载重控制在200kg以内可保证电池续航与行走机构寿命。动力单元布置在料斗下方的车架中部位置，采用低重心安装设计，电池与驱动电机的重量集中在两轮轴线附近，既可以避免上坡时车头翘起，也能减少转向时的操作力矩，车架主体采用矩形钢管焊接成型，主梁截面尺寸为4060mm，副梁采用4040mm矩形管，所有焊接位置做了倒角去应力处理，避免长期交变载荷下出现焊缝开裂。行走轮部分，后轮采用实心橡胶轮，轮径300mm，轮面宽度80mm，可适配水泥地面、环氧地坪、夯实土路等多种路面，前轮采用万向承重轮结构，

　　轮径200mm，轮架设置推力轴承，转向时无卡滞，整车空载总重量控制在85kg左右，即使电池亏电，也可短距离依靠人力推行。设计过程中重点考虑了日常维护的便捷性，驱动电机与减速箱采用外挂式安装，拆卸维护时无需拆解车架主体，电池组采用快拆结构，可直接取出更换备用电池，满足多班次连续作业需求，车把高度设置为900mm，符合多数成年人的立姿操作高度，长时间握持操作不易产生疲劳。
