1602字符型液晶显示模块结构设计

　　这款16x2字符液晶模块是嵌入式开发、工业控制设备领域应用极广的基础人机交互部件，日常接触的小型温控仪、简易参数设置终端、实验开发板、小型工控单机上，几乎都能见到同规格产品的身影。从结构设计角度看，该模块采用双层板载布局，上层为液晶显示腔体封装，下层为PCB承载基板，基板一侧引出16根直插式排针引脚，可直接插接在标准2.54mm间距的母座上，也可通过排线焊接延伸，适配不同设备内部的走线空间。

　　设计过程中首先要兼顾显示区域的防护与可视角度，液晶面板外围的黑色塑封边框做了微小的内凹倒角，既可以遮挡面板边缘的封装胶层，也能在设备面板开孔安装时提供定位止口，避免装配时面板挤压液晶层造成漏液、显示缺划问题。PCB基板的两个对角预留了直径3mm的安装孔，孔位做了露铜接地处理，既可以用铜柱将模块固定在设备内部的安装支架上，也能通过固定螺丝实现屏蔽接地，降低工业现场电磁干扰对显示信号的影响。

　　从功能边界来看，该模块单屏可同时显示两行内容，每行支持16个ASCII标准字符，内置常用字符字库，无需额外存储字模数据，主控芯片仅需通过并行接口发送对应字符编码即可完成内容刷新，驱动逻辑简单，对主控资源占用极低，非常适合算力有限的8位单片机系统使用。结构建模时需要严格控制排针的伸出长度与引脚间距，排针伸出PCB背面的长度控制在8mm左右，既保证焊接时的引脚强度，也不会因为引脚过长占用设备内部多余的纵深空间；液晶显示面与PCB基板的平行度公差控制在0.2mm以内，避免装配后显示区域与设备面板窗口出现偏斜，影响视觉观感。

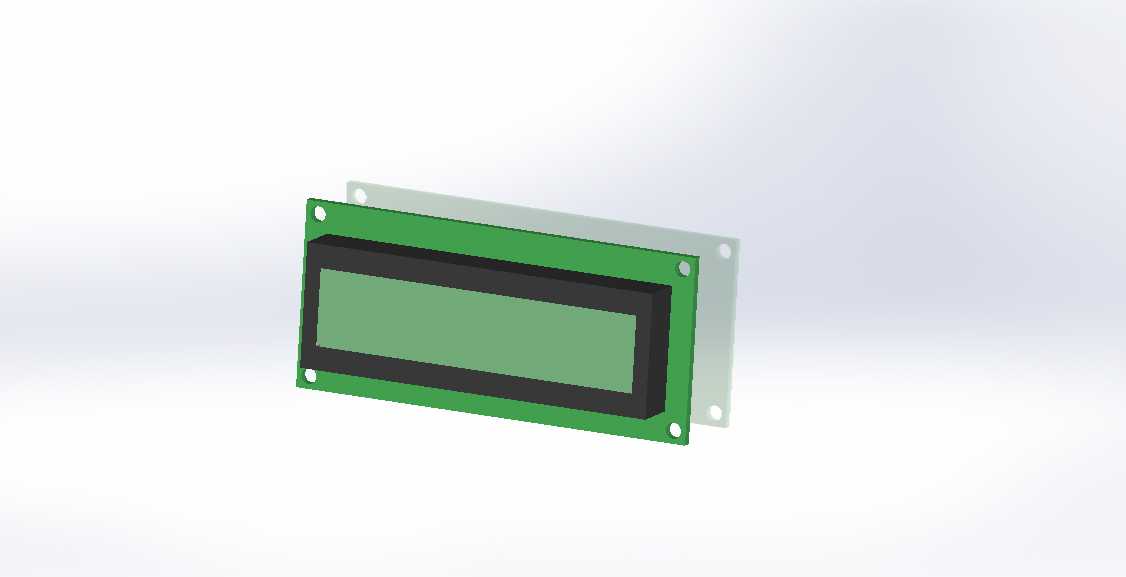

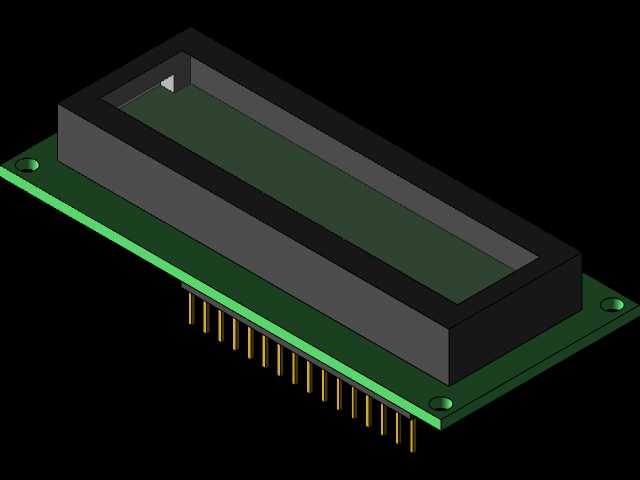

　　实际选型适配时，该模块的整体厚度包含排针在内不超过15mm，横向宽度80mm、纵向高度36mm的外形尺寸，可适配绝大多数小型设备的面板开窗需求，安装时仅需在面板上开出对应尺寸的矩形窗口，将模块从背部推入后用卡扣或螺丝固定即可，无需额外的密封压条，塑封边框与面板贴合后即可满足常规室内设备的防尘要求。建模过程中对液晶显示区域做了半透明的深绿色材质模拟，还原了普通TN型液晶在未通电状态下的底色效果，排针部分做了镀金层的金属质感区分，PCB基板的阻焊层、丝印层边界都做了细节还原，可直接用于设备装配干涉检查、面板开孔尺寸校核，也可作为教学演示的虚拟样机素材使用。
