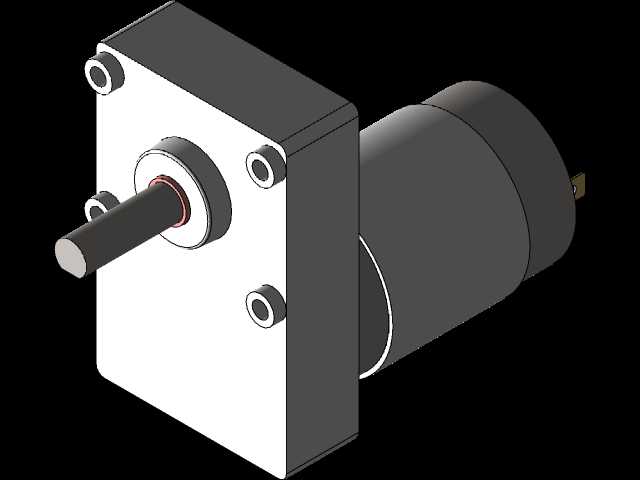

12V方箱式大扭矩直流减速电机结构

　　这款方箱结构的直流动力单元，在小型自动化设备、民用电动装置、智能小车上的应用十分广泛，很多需要低转速大扭矩输出的紧凑安装场景，都会优先选用这类结构的动力部件。不同于圆形直出轴的普通直流电机，它把减速齿轮组整合在方形金属箱体内，输出轴从箱体正面伸出，整体安装基准面为平整的方形法兰面，四个安装孔分布在箱体四角位置，安装时可以直接贴附在设备安装立板上，不需要额外做转接支架，能大幅压缩设备内部的安装空间。从结构设计来看，电机本体与减速箱采用同轴偏置布局，电机圆筒部分衔接在方箱的侧端面，输出轴的中心位置相对于方箱安装面做了居中设计，轴端预留了卡簧槽与平键位，既可以通过平键传递扭矩带动负载轮、连杆机构，也能通过卡簧固定外接连接件，

　　避免运转过程中连接件轴向窜动。箱体侧面预留的两个小孔是减速箱内部齿轮的润滑注油孔，日常维护时不需要拆开整个箱体，就能补充润滑脂，延长齿轮组的使用寿命。实际选型使用时，要注意输出轴的径向负载上限，这类方箱减速结构的输出轴支撑轴承跨距更大，相比普通圆形减速电机能承受更大的径向力，适合直接驱动传送带辊筒、小型升降机构的导轮这类存在径向受力的负载。设计建模过程中，要重点关注安装孔的位置度公差，四个安装孔相对于输出轴中心的位置偏差需要控制在0.1mm以内，否则安装时会出现轴与设备安装孔不同心，运转时产生额外的径向力，加剧轴承磨损。同时要注意电机尾部的接线端子位置，建模时要预留足够的接线空间，避免设备组装时线材被箱体或安装板挤压破损。

　　方箱的壁厚设计兼顾了结构强度与轻量化需求，箱体采用压铸铝合金材质，既保证齿轮组啮合时的箱体刚性，减少传动过程中的形变与噪音，也不会让整体重量过大，适合便携类电动设备使用。输出轴伸出箱体的长度做了标准化设计，能适配市面上多数常规的联轴器、同步带轮安装尺寸，不需要额外做轴的二次加工，能缩短设备组装的周期。在低速运转场景下，这类电机的输出扭矩平稳，齿轮组采用多级直齿减速结构，传动效率保持在较高水平，12V的供电电压也适配多数小型设备的低压供电系统，不需要额外配置高压供电模块，降低设备的电路设计复杂度。
