带可调安装支架的FPV摄像组件

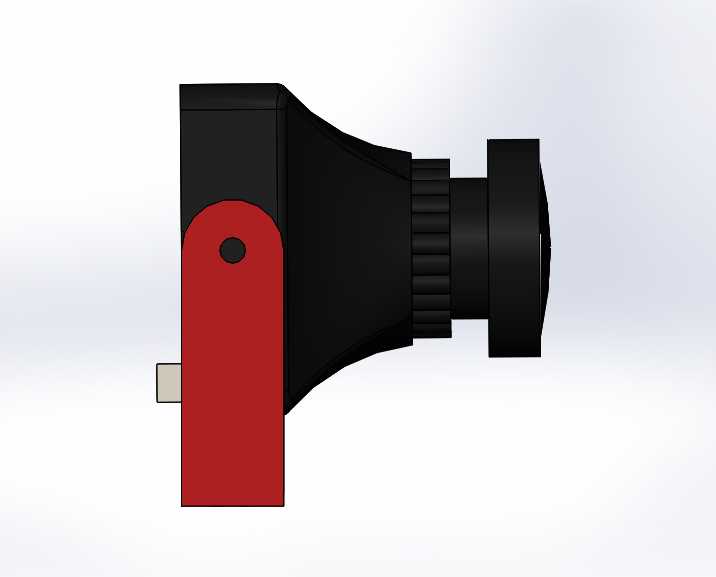

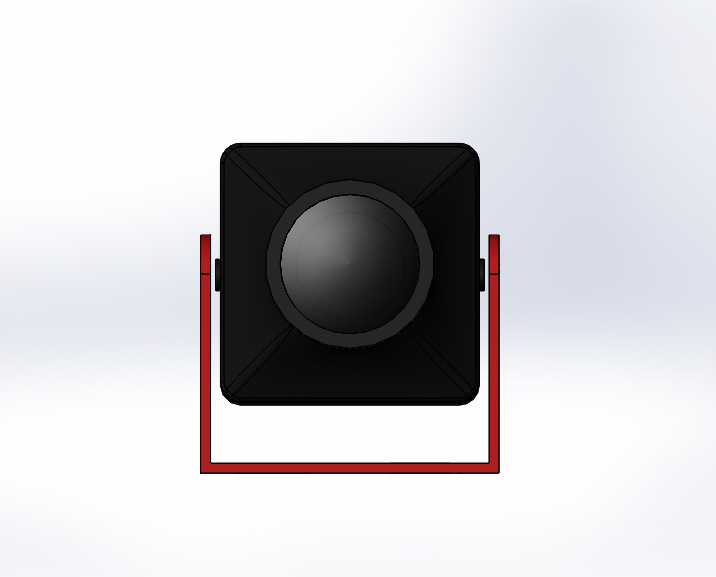

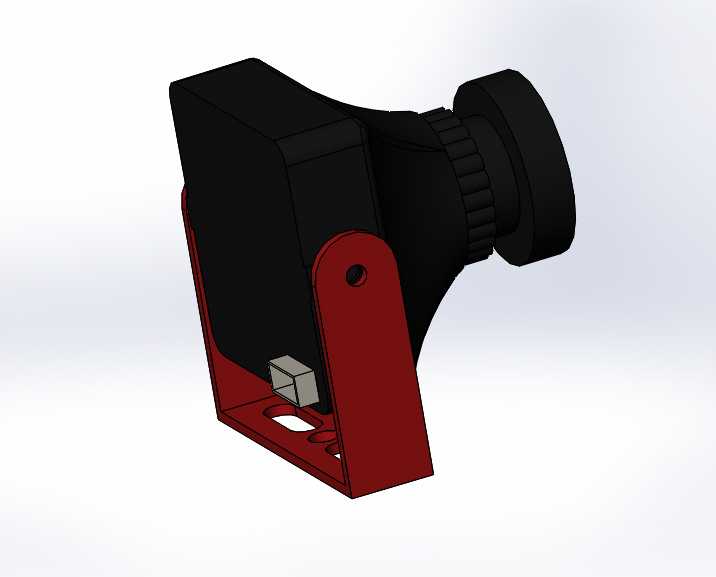

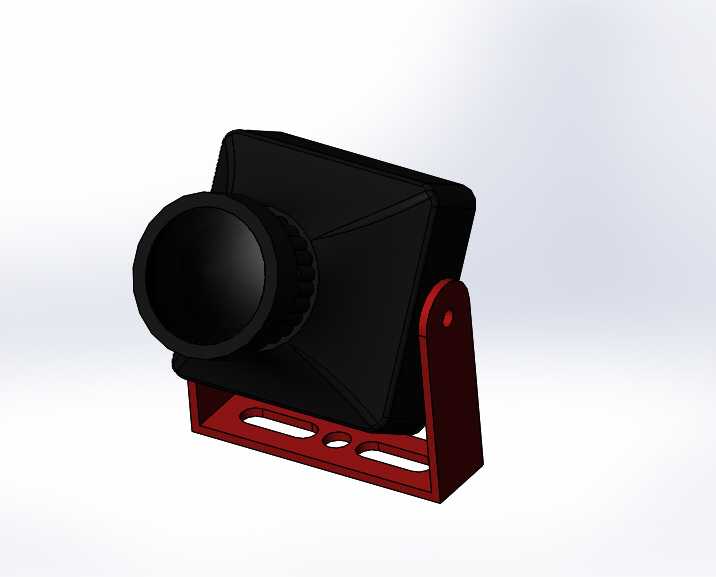

　　这款FPV摄像组件的设计，首先围绕多场景安装适配性做了结构优化，配套的L型安装支架采用一体化弯折成型结构，支架底座开设多组不同规格的长圆形安装孔，可适配不同孔距的安装基面，不管是无人机机架的碳板安装位、小型巡检设备的壳体固定位，还是闭路监控点位的简易支架，都能通过调整紧固件在长圆孔内的位置完成对位安装，无需额外加工转接件，大幅降低现场安装的适配成本。支架与摄像头主体的连接部位采用铰接式转轴结构，转轴处预留阻尼锁紧的结构空间，安装完成后可手动调整摄像头的俯仰角度，调整范围覆盖水平朝前到垂直朝下的常用视角区间，锁紧后可在常规振动工况下保持视角稳定，不会出现角度偏移导致的画面取景错位问题。摄像头主体采用方型壳体设计，

　　镜头部位做了突出的环形防护结构，可避免安装或使用过程中镜头直接磕碰基面造成镜片损伤，壳体侧面预留走线槽位，视频传输线与供电线可顺着槽位规整排布，避免线材外露被运动部件剐蹭断裂。从实际应用场景来看，这款组件可适配小型穿越机的第一视角图像采集需求，壳体的轻量化设计不会给机架带来过多负载，支架的刚性结构可承受飞行过程中的加速、转向振动，保证画面传输的稳定性；也可用于小型移动机器人的视觉导航前端，固定在机器人车体前部后，可通过调整俯仰角度获取合适的前方视野，为避障算法提供清晰的图像输入；还可作为固定点位的简易闭路监控组件，搭配小型外壳即可完成狭窄空间内的画面采集，比如设备内部的运行状态监控、狭小通道的人员出入监测等场景都能适配。

　　建模过程中对安装边界做了明确的尺寸约束，支架底座的安装孔距范围、摄像头主体的最大外轮廓尺寸、镜头突出长度都做了参数化定义，设计人员可直接调用该模型装配到整体设备的三维装配体中，提前校验安装空间是否存在干涉，无需反复测量实物尺寸调整结构。镜头与壳体的配合部位做了止口定位结构，装配时可直接卡入到位，保证镜头光轴与壳体基准面的平行度，避免装配偏差导致的画面倾斜问题；支架与摄像头的铰接轴采用同轴度约束，转动过程中不会出现卡滞或旷量，调整视角时的阻尼感均匀，可在任意调整角度保持稳定停留。
