中心轴输出12V直流行星减速电机结构

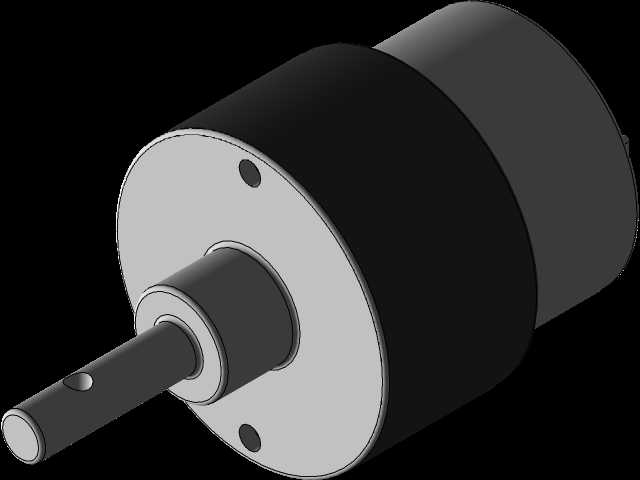

　　这款中心轴输出的12V直流减速电机，在小型自动化设备、民用电动器具、教学实验装置里的出镜率相当高，做结构选型的时候经常会碰到这类动力件，建模的时候得把安装配合的边界卡准，不然后期装调很容易出干涉问题。先从实际应用场景说，这类带金属齿轮箱的直流电机，常被用在小型传送带驱动、智能小车动力输出、电动窗帘传动机构、小型阀门启闭驱动、桌面级非标设备的进给单元上，因为输出扭矩比普通裸电机高不少，又能把空载转速降到设备适配的区间，不需要额外再加一级减速结构，能省不少安装空间。设计思路上，这款电机采用分体式同轴布局，后端是12V直流有刷电机本体，前端直接集成直齿金属齿轮减速箱，输出轴从减速箱端盖中心伸出，整体为圆柱式外形，

　　安装时可以通过端盖上的两个定位孔做端面固定，也可以配合圆柱抱箍做周向抱紧安装，两种安装方式都要在建模时预留足够的操作空间，比如端面锁螺丝的话要留出螺丝刀的操作间隙，抱箍安装的话要算准抱紧后的外径公差。功能特性层面，金属齿轮箱的配置让它能承受中等波动的负载，不像塑料齿轮箱那样容易在过载时打齿，适合启停频率不算极高、负载存在小幅波动的工况，输出轴上带的横向定位孔是用来穿销钉固定外接传动件的，不管是装同步轮、联轴器还是直接装小滚轮，都能通过销钉传递扭矩，避免传动件和输出轴之间打滑空转。做三维建模的时候要特别注意几个尺寸边界：首先是输出轴的轴径公差，一般这类小减速电机的输出轴是g6公差，和传动件的配合要选基孔制间隙配合，方便装配；

　　然后是端盖安装孔的中心距，这个尺寸直接决定了安装板的开孔位置，不能有偏差，不然螺丝穿不进去；还有电机本体的最大外径，做安装仓设计的时候要留出至少0.5mm的间隙，避免因为外壳注塑或者机加工的公差导致装不进去；另外输出轴的伸出长度也要卡准，太长会和外侧的防护结构干涉，太短的话传动件没法固定到位。实际选型搭配的时候，要注意这款电机的供电是12V直流，供电线路要和控制板的驱动端口匹配，齿轮箱部分在长期运行后需要预留润滑维护的空间，不要把电机整个封死在密闭腔体内，不然散热不好会影响绕组寿命，也不方便后期补润滑脂。建模的时候把齿轮箱内部的直齿传动副也做了还原，能直观看到三级减速的传动路径，对理解减速比换算、扭矩传递逻辑很有帮助，做运动仿真的时候也能直接设置齿轮配合，模拟实际运行时的转速输出情况，不用再额外做简化处理。
