MQ系列法兰安装式空气检测传感元件

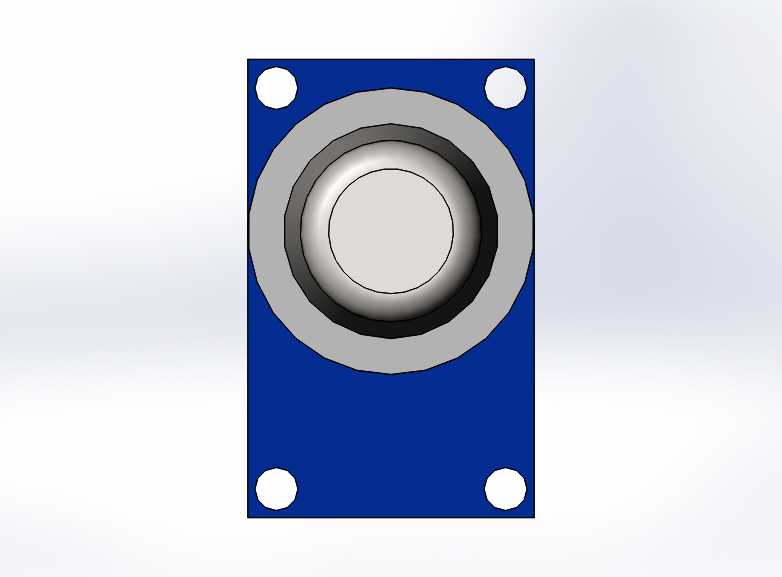

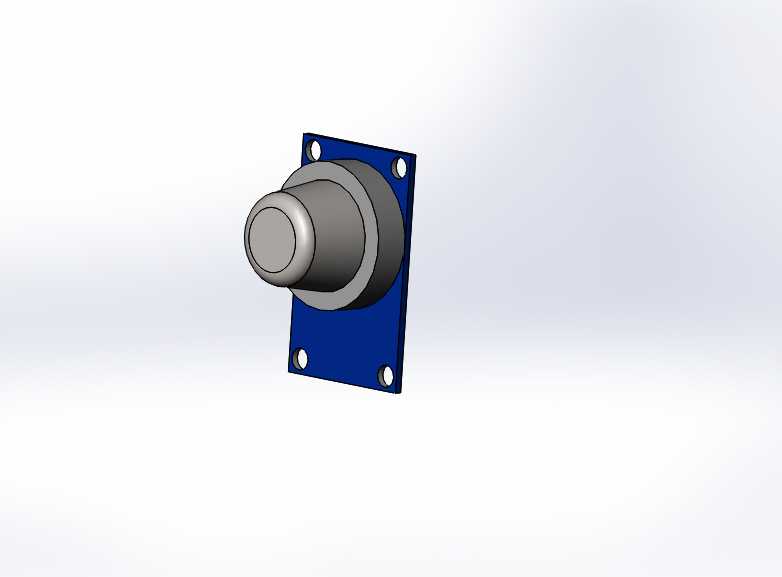

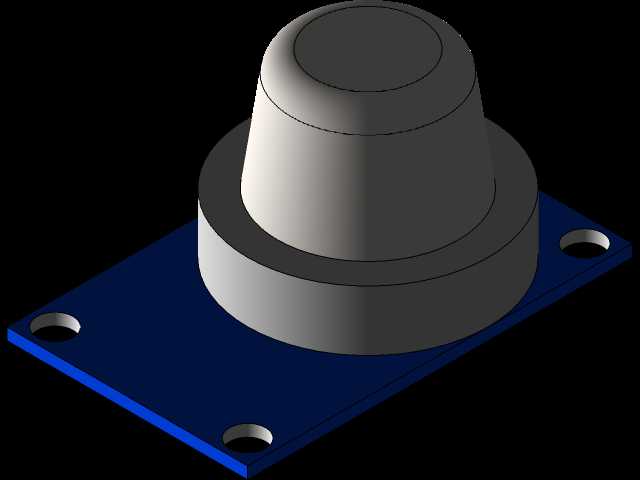

　　这类空气传感元件常被集成在工业环境监测柜、商用新风系统、小型可燃气体报警装置内，核心作用是捕捉空气中特定气体组分的浓度变化，将气敏材料接触目标气体后产生的电导率变化转化为可被主控板识别的电信号，为后续的阈值报警、通风联动、浓度数据上传提供前端采样支撑。从结构设计来看，该元件采用前端圆柱探测头加后端方形安装法兰的布局，探测头部分做了多层阶梯结构，最外层为带透气孔隙的金属防护帽，既可以阻挡环境中的粉尘、飞絮直接接触内部气敏芯体，又能保证待测气体顺畅扩散进入敏感区域，中间的环形限位台可以在安装时与设备面板的沉台贴合，保证探测头伸出面板的长度一致，避免不同批次安装时出现探测端缩进面板内、影响气体采样效率的问题。后端的方形法兰为标准安装基准，

　　四个角预留了贯通的安装孔位，孔位间距遵循常规小型电子元件的安装规范，既可以用M3螺丝直接固定在设备钣金面板上，也可以搭配橡胶减震垫安装在有小幅振动的设备舱内，适配不同场景的安装需求。建模过程中需要重点关注几个尺寸边界：首先是探测头的总伸出长度，这个尺寸直接决定了元件安装后前端与设备内部风道的距离，若伸出过长可能会阻挡风道内的气流，过短则会导致气体无法充分接触探测面，影响响应速度；其次是法兰的厚度与安装孔的中心距，这部分尺寸需要和设备面板的开孔尺寸严格匹配，避免出现安装后法兰翘边、孔位错位无法锁付螺丝的问题；另外探测头尾部的接线引脚位置也需要精准定位，预留足够的焊盘与走线空间，避免安装后引脚与周边金属结构件接触造成短路。

　　在实际选型应用中，这类传感元件的安装位置需要避开直接的气流死角与高粉尘区域，建模时可以同步预留配套的防尘罩安装位，方便后期维护时直接更换前端过滤件，无需拆卸整个传感元件。从结构可靠性角度，法兰与探测头的衔接位置做了圆角过渡，避免应力集中导致的连接处断裂，同时金属外壳做了导电处理，可以直接与设备面板连通实现接地屏蔽，减少周边电气元件的电磁干扰对采样信号的影响，保证检测数据的稳定性。
