40×40规格工业铝挤压型材结构

　　在非标自动化设备机架搭建、工业流水线护边围挡、检测设备台面支撑这类场景里，40×40规格的铝挤压型材一直是结构工程师选型清单里的高频选项，不同于早期焊接钢结构机架需要做表面除锈、喷漆、二次打孔攻丝的繁琐流程，这类铝挤压型材依靠标准化的槽口设计，能实现无焊接快速装配，后期产线调整改型时也能快速拆解重组，不会像焊接机架那样改动就需要切割报废，材料复用率能达到九成以上。

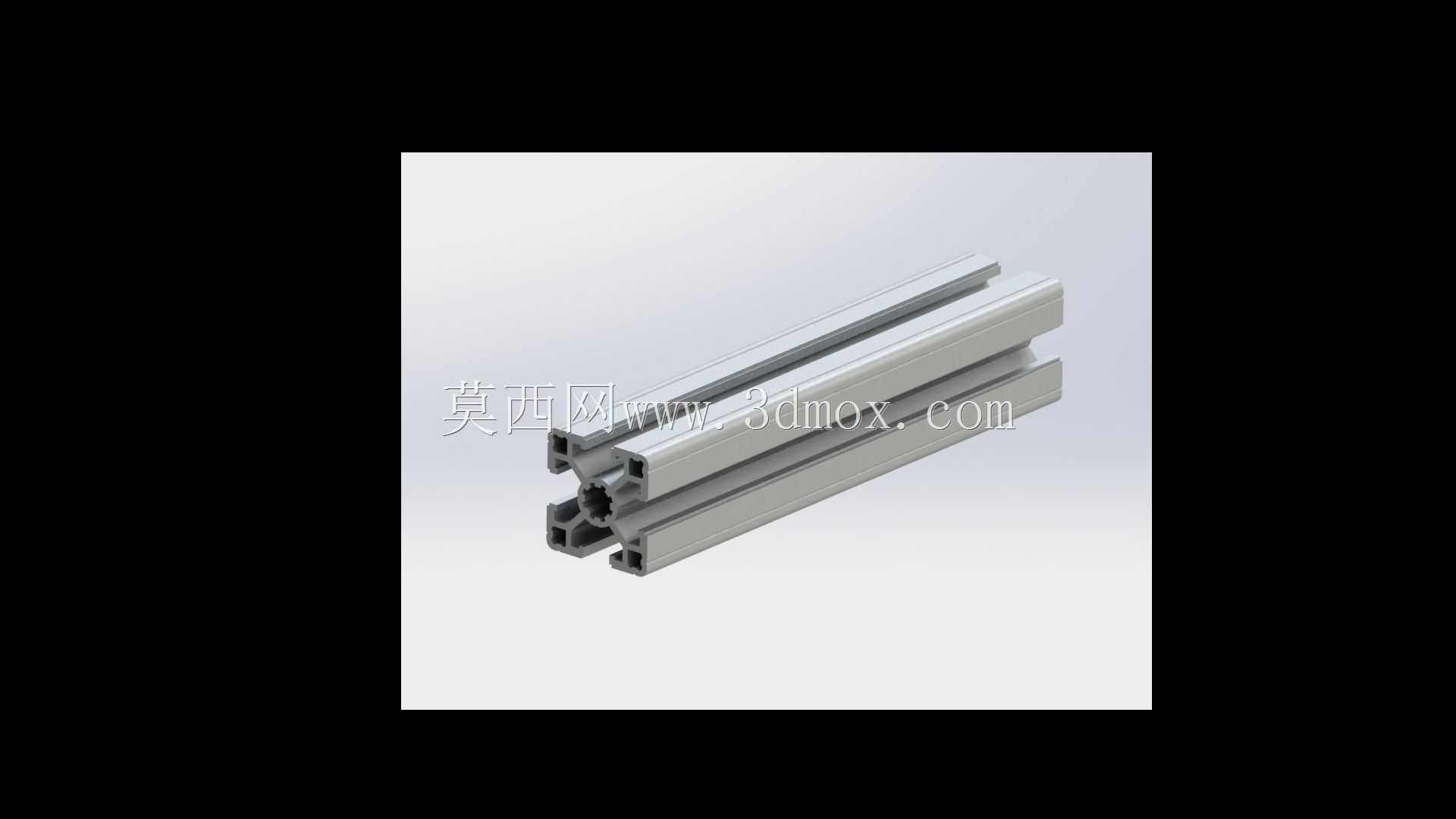

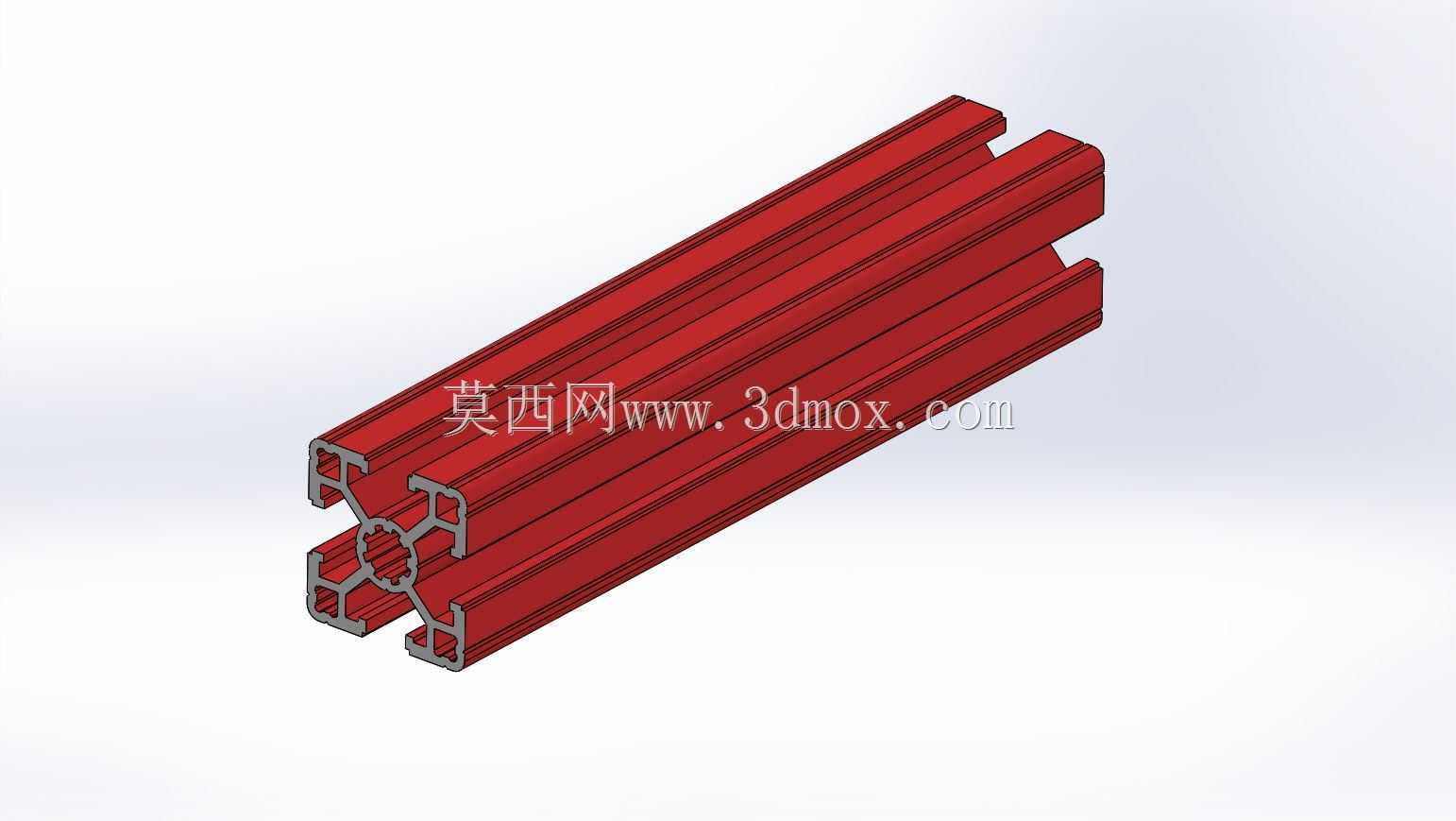

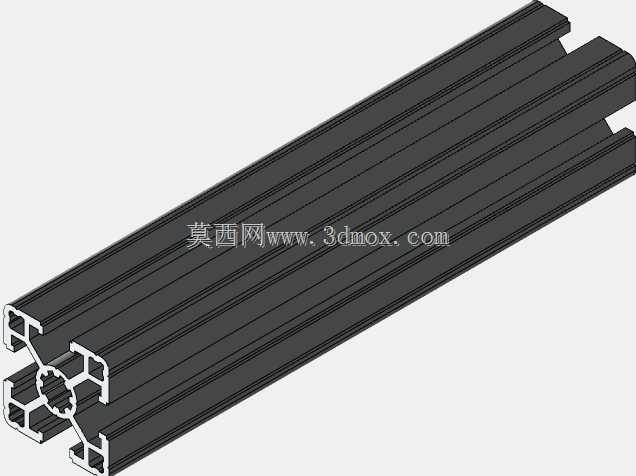

　　从截面结构来看，这款型材采用对称式四槽口设计，四个端面的T型槽尺寸统一适配国标M6/M8规格的T型螺栓、滑块螺母，不管是拼接直角框架、做跨距横梁，还是在型材侧面安装钣金护板、光电传感器安装支架、走线槽，都不需要在型材本体上额外钻孔，直接将紧固件卡入槽内调整到对应位置锁紧即可，能大幅缩短现场装配的工时。型材的壁厚设计兼顾了结构强度与轻量化需求，常规1.8mm壁厚的款型单米重量控制在2kg以内，单根6米长度的型材单人即可搬运，当作为设备机架立柱使用时，搭配配套的角码、内置连接件，单根立柱的垂直静载承重能达到800kg以上，完全能覆盖中小型自动化设备、工作台、物料周转架的承重需求。

　　在航空航天地面保障设备、船舶舱内支架搭建场景中，这类铝型材的抗腐蚀特性也能发挥作用，6063-T5材质的挤压型材表面自然形成的氧化层能抵御常规湿度环境下的锈蚀，不需要额外做镀锌、喷塑处理，在洁净车间、食品包装生产线这类对防腐、掉屑有要求的场景，搭配阳极氧化表面处理的型材，能满足洁净度要求，不会像碳钢件那样长期使用出现锈迹脱落污染生产环境。消费电子行业的展示架、商超的产品陈列台搭建也常选用这款型材，因为铝材质本身的金属质感搭配端盖、装饰条配件，外观整洁度远高于焊接方管结构，不需要额外做装饰外包就能直接作为外露结构使用。

　　做结构设计时需要注意安装边界的预留，这款型材的外轮廓尺寸为标准40mm×40mm，槽口深度为10mm，当两块型材做直角拼接时，选用直角角码连接需要预留3mm的安装间隙，若选用内置角槽连接件则可以实现外表面无凸起的平整拼接，适合对外观平整度有要求的外护罩结构。当型材作为横梁使用时，跨距超过1200mm就需要在型材槽内加装加强筋，或者选用壁厚更厚的2.0mm款型，避免长期承重出现中部下挠变形，影响上方安装的设备精度。在做移动设备机架设计时，型材底部安装脚轮的连接板需要卡在型材端槽内，用端面螺栓锁紧，不能直接在型材端面打孔攻丝，因为铝材质的螺纹强度较低，长期受震动载荷容易出现滑牙问题，搭配内嵌的钢质螺纹套能大幅提升连接可靠性。

　　不同于定制截面的铝挤压件需要开模投入，这款40×40的标准型材属于行业通用规格，市面上的配套连接件、端盖、封条、脚轮安装座、合页配件都已经完全标准化，选型时不需要单独定制配件，能大幅降低采购周期与配件成本，不管是小批量的设备样机试制，还是大批量的产线批量搭建，都能快速凑齐全套物料，不会因为特殊配件交期影响项目进度。在做设备走线设计时，型材的中空内腔还可以作为走线通道，将设备的电源线、传感器信号线从型材内部穿过，配合槽口安装的走线毛刷，能实现线缆隐藏式布置，避免外露线缆被生产物料剐蹭，也能让设备整体外观更整洁，减少现场积灰的卫生死角。
