100kN轮辐式压缩称重测力传感器结构

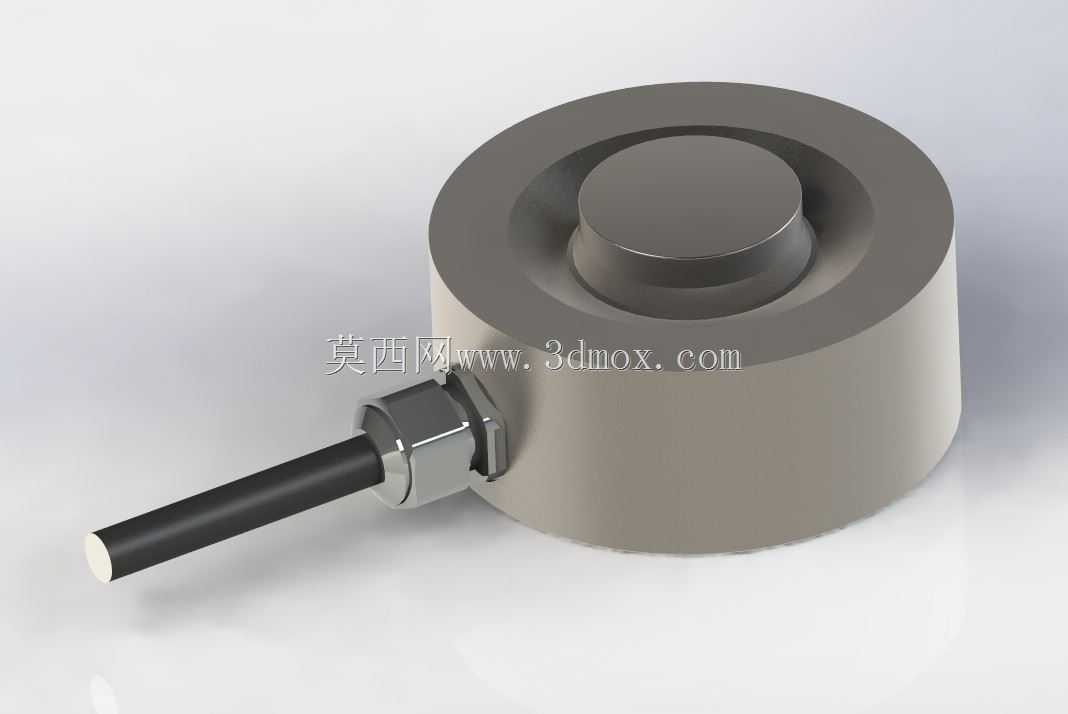

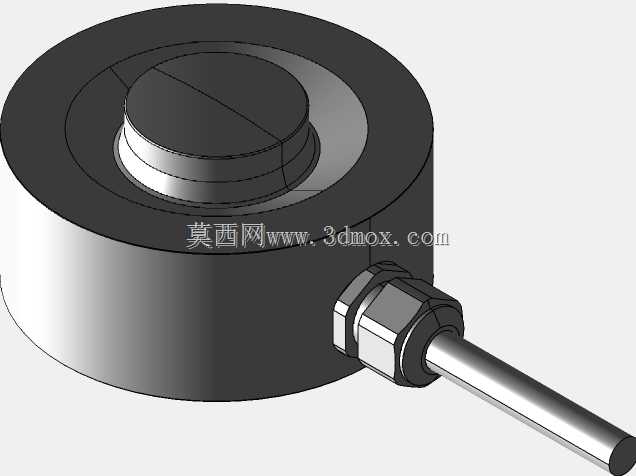

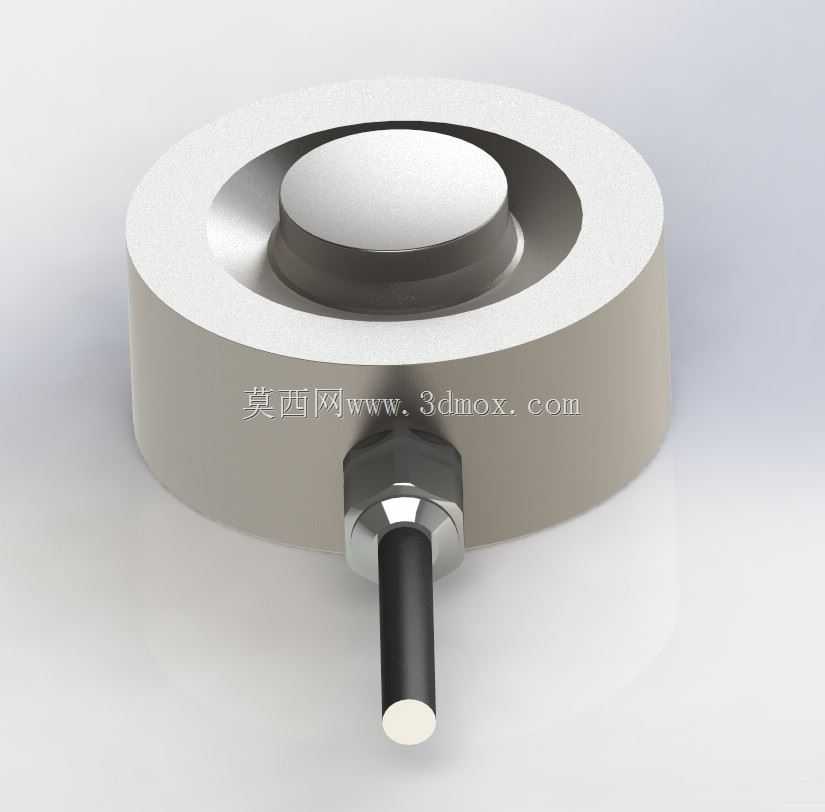

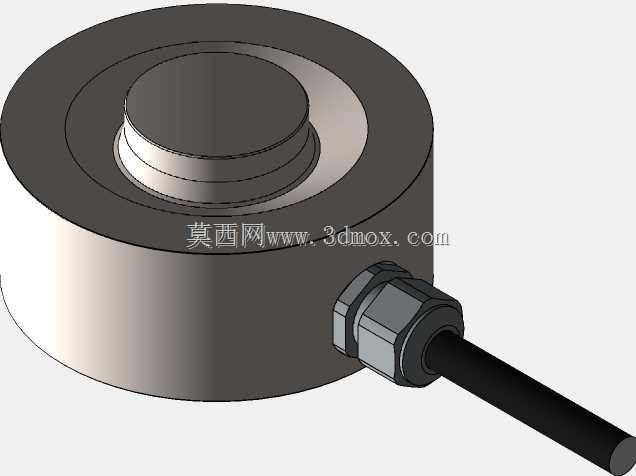

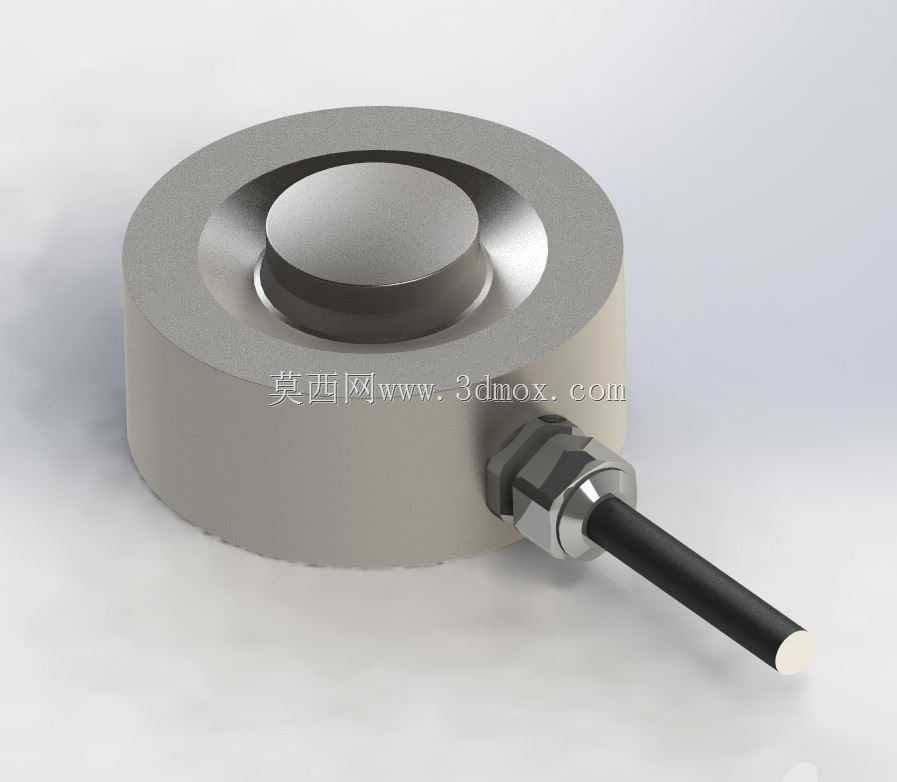

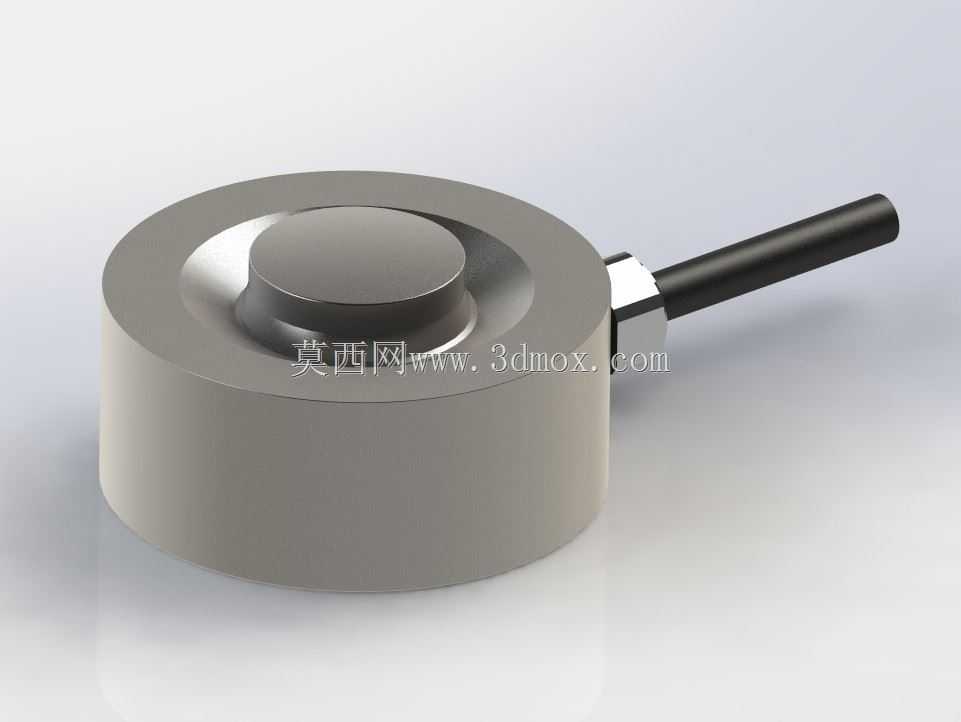

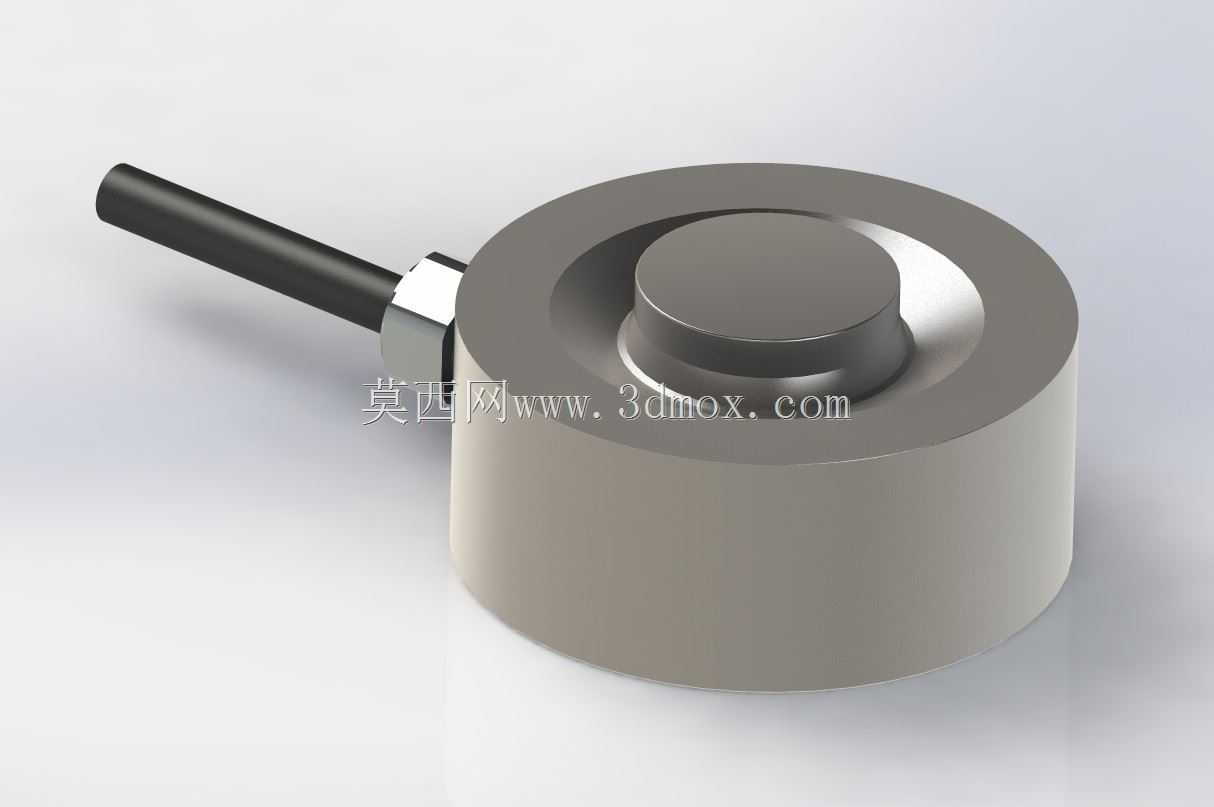

　　这款压式测力元件常被用于工业称重、压装力监测、料仓料位称重、试验机力值校准这类需要精准采集轴向压缩力的场景，在自动化装配线的压装工位，它可以实时反馈压头输出的实际压力，避免过压损坏工件或者压力不足导致装配不到位；在仓储料罐的支脚安装位，它能持续采集料仓内物料的总重量，配合控制系统完成库存动态核算；在材料试验设备上，它可以作为力值基准元件，采集试样受压过程中的实时力值变化，为材料性能参数计算提供可靠数据支撑。从结构设计来看，这款传感器采用轮辐式弹性体结构，整体为矮圆柱外形，中心突出的承压凸台是力的输入位置，承压面做了平整研磨处理，保证受力时载荷能均匀传递到弹性体的应变区，不会因为接触面偏斜产生侧向分力影响测量精度。

　　出线端采用金属防水接头锁紧密封，既可以固定引出的信号线缆，避免线缆拉扯损坏内部应变片接线，也能阻挡车间内的切削液、粉尘进入传感器内部，适配多数工业现场的复杂使用环境。设计弹性体结构时，特意将应变片粘贴区域设置在轮辐的剪切受力面，这种结构对侧向力、偏载的抗干扰能力更强，相比柱式传感器，在存在小角度偏载的工况下测量误差更小，同时整体高度更低，安装时不需要预留太大的垂直空间，适合安装空间紧凑的设备工位。安装边界方面，传感器底部为平整安装基准面，安装时需要保证承载底座的刚度足够，平面度公差控制在0.05mm以内，避免底座变形导致弹性体受力不均；中心承压凸台的直径小于主体外径，设计配套压头时，压头的接触端面直径要略大于凸台直径，

　　保证压力完全作用在凸台中心区域，不能让压头接触到传感器的外圈主体部分，否则会产生力值分流导致测量结果偏小。线缆引出方向为径向水平出线，设计安装位时需要在线缆侧预留足够的走线空间，避免线缆过度弯折影响信号传输，同时要做好线缆的固定，避免设备运行过程中线缆晃动拉扯传感器接头。这类压式传感器不需要复杂的安装附件，只要保证上下受力面同轴、平整，就能获得稳定的测量结果，在做三维结构设计时，可以直接将传感器模型导入装配体，匹配安装孔位、预留出线空间，提前校核安装干涉问题，减少现场安装调试的返工量。
