微型按钮式压缩力称重传感器结构设计

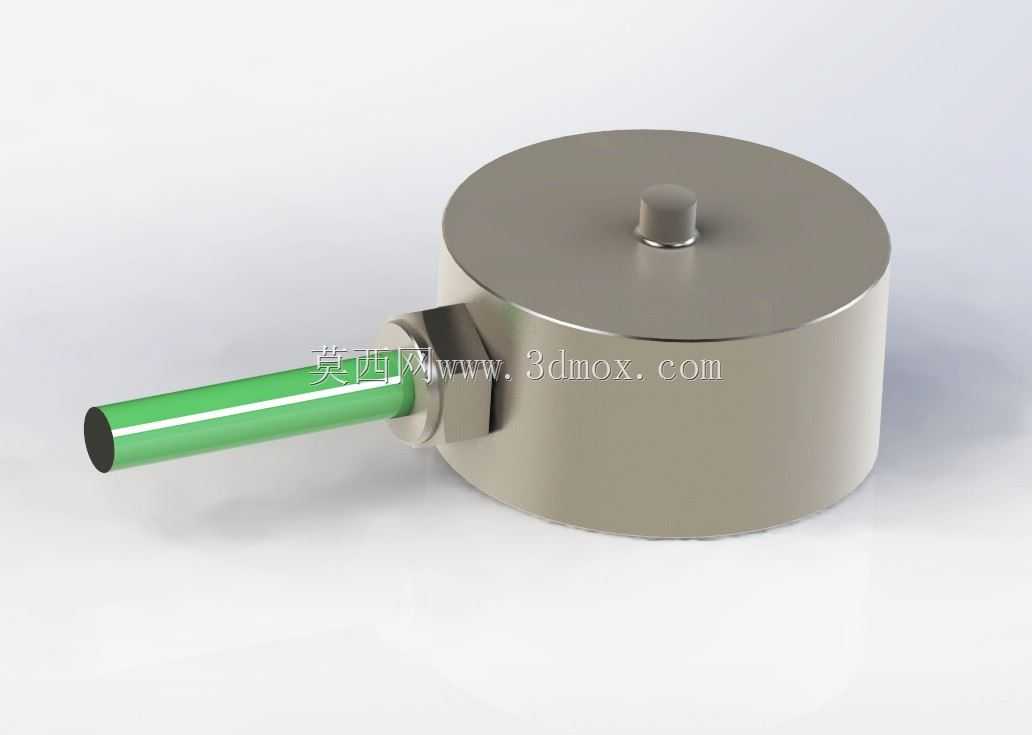

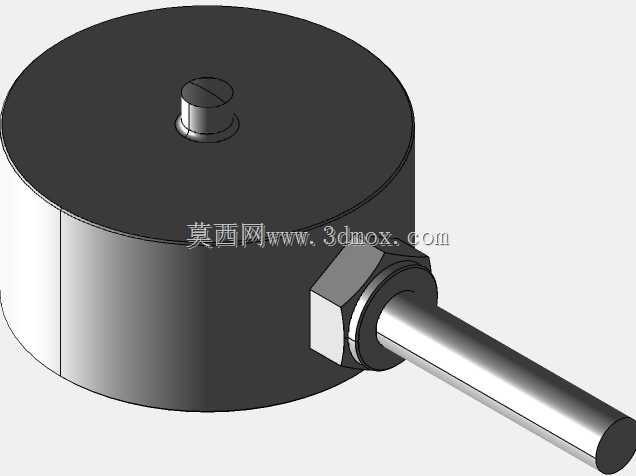

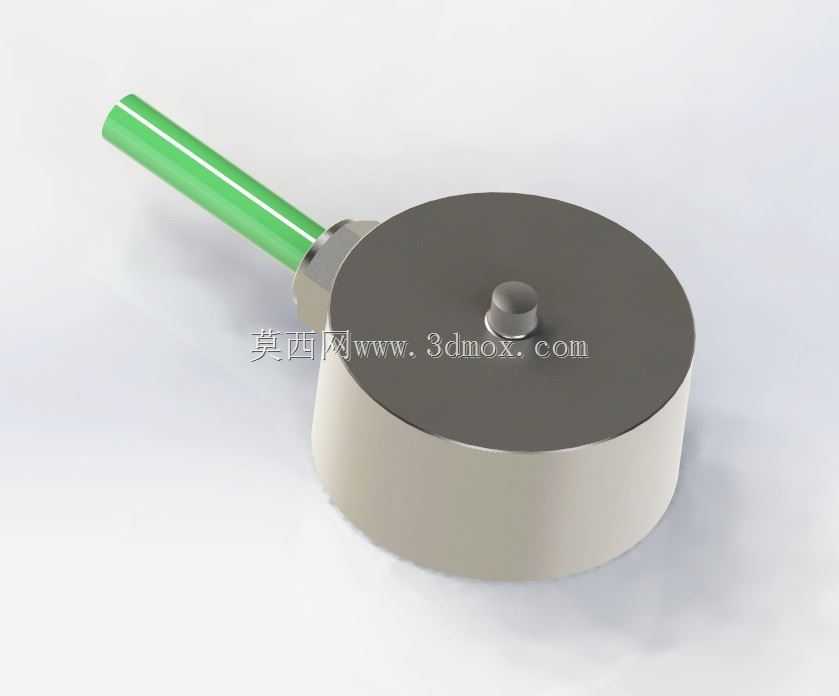

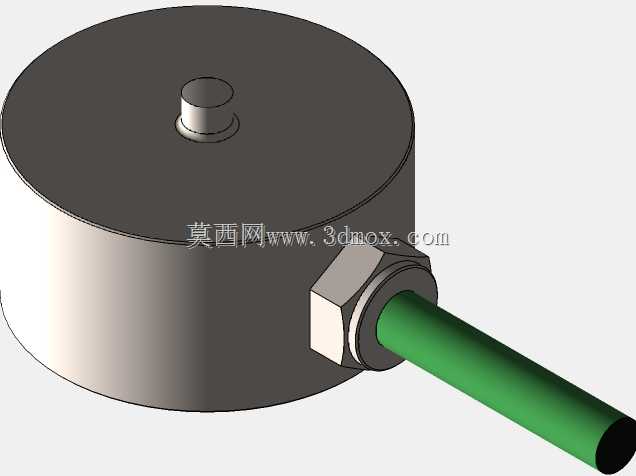

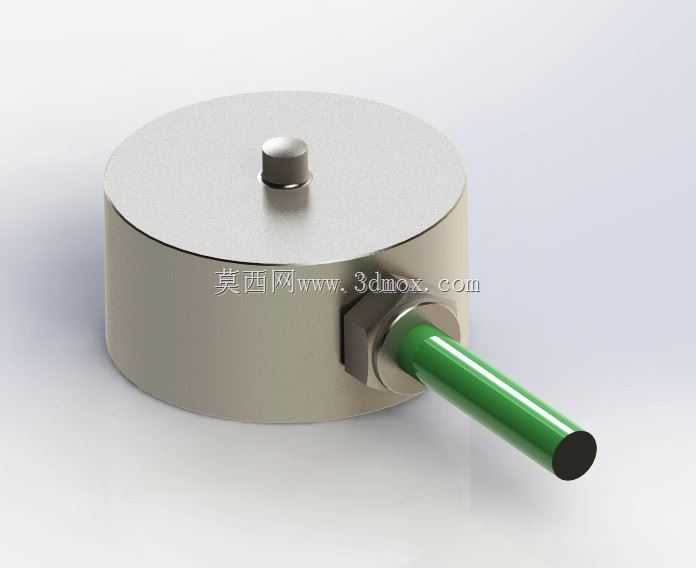

　　这类微型压缩式称重传感器，核心应用场景集中在小量程压装力检测、精密装配工位压力反馈、小型实验台载荷采集、医疗设备加力监测这类对安装空间有严格限制的场合，区别于大吨位轮辐式、柱式称重单元，这类产品的设计核心就是在极小的体积内实现稳定的压向力信号输出，同时兼顾安装便捷性与抗偏载能力。从结构设计思路来看，整体采用矮圆柱式主体外壳，顶面设置凸起的球形受力按钮，这种设计的核心作用是自动对中受力点，降低安装面不平行带来的侧向分力影响，避免偏载导致的测量误差；侧面采用侧向出线的航插式线缆接头，既保证了防护性能，也避免了轴向出线占用压装方向的安装空间，适配嵌入式安装的空间需求。外壳采用一体化不锈钢车削成型，没有多余的拼接缝隙，

　　既可以提升抗侧向冲击的能力，也能满足常规工业场景的防尘防溅要求，内部的应变片粘贴区域做了应力集中的薄壁结构设计，保证10kg到200kg全量程段内，应变区的形变处于弹性敏感区间，既不会因为刚度过大导致信号输出不足，也不会因为刚度过小出现过载塑性变形。从安装边界来看，这类传感器的底面为平整安装基准面，不需要额外的安装法兰，仅需要在安装基座上加工对应直径的沉孔或者平整安装面，依靠底面贴合即可完成定位，受力按钮的突出高度控制在毫米级，不会占用过多的压装行程空间；出线端的绿色护套线缆做了防弯折处理，在设备往复运动的走线场景下，能降低线缆根部断裂的风险。实际选型使用时，这类传感器不需要额外的大型安装支架，直接嵌入工装夹具的受力路径中即可，

　　比如小型电子压装机的压头下方、自动化测试设备的按键力检测工位、仓储小型料盒的重量检测位，都可以直接布置，不需要对原有设备结构做大规模改动。结构建模过程中，需要重点保证受力按钮与主体轴线的同轴度，以及内部应变腔的壁厚均匀性，这两个尺寸公差直接影响传感器的线性度与重复精度，侧向的接头安装位需要做密封槽设计，保证装配后密封圈的压缩量处于合理区间，避免油污、切削液渗入内部损坏应变元件。
