轮辐式压向测力传感器结构设计

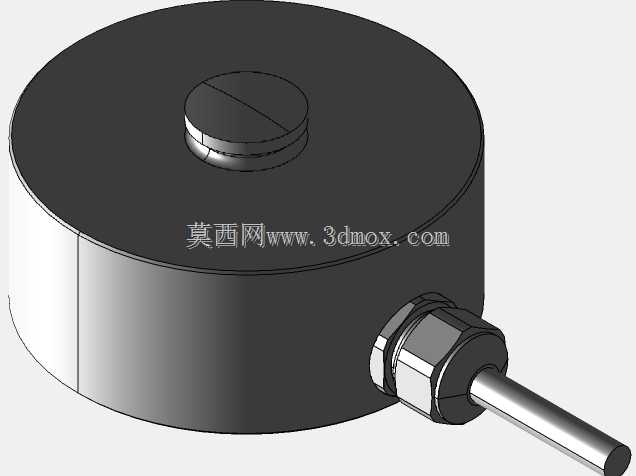

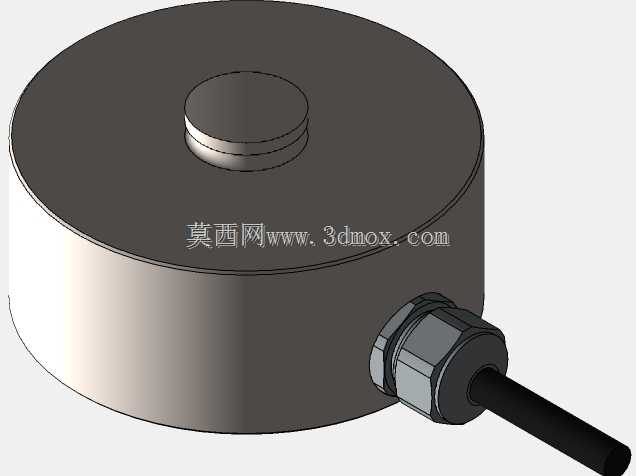

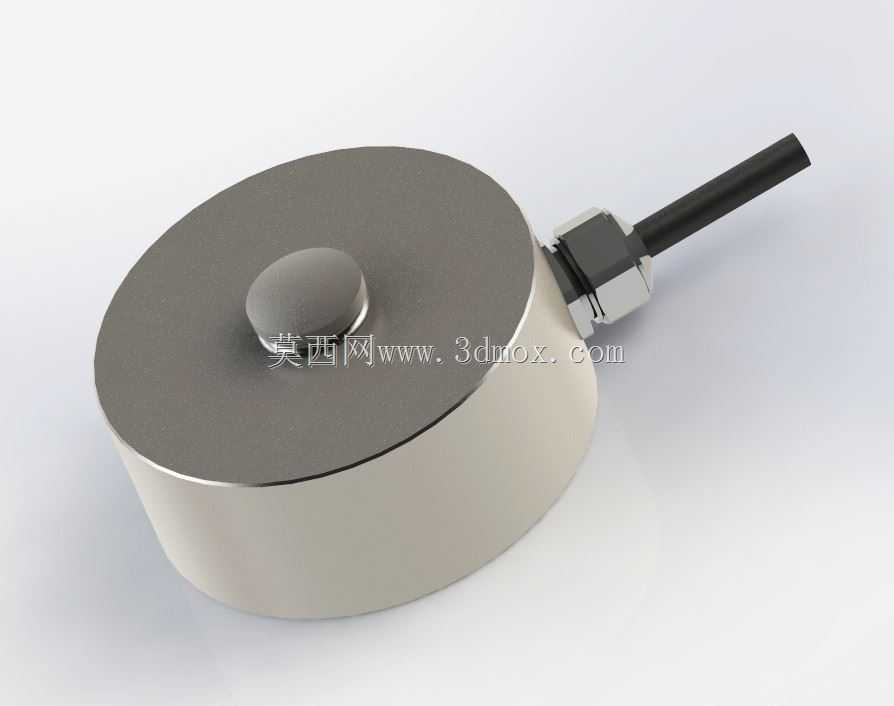

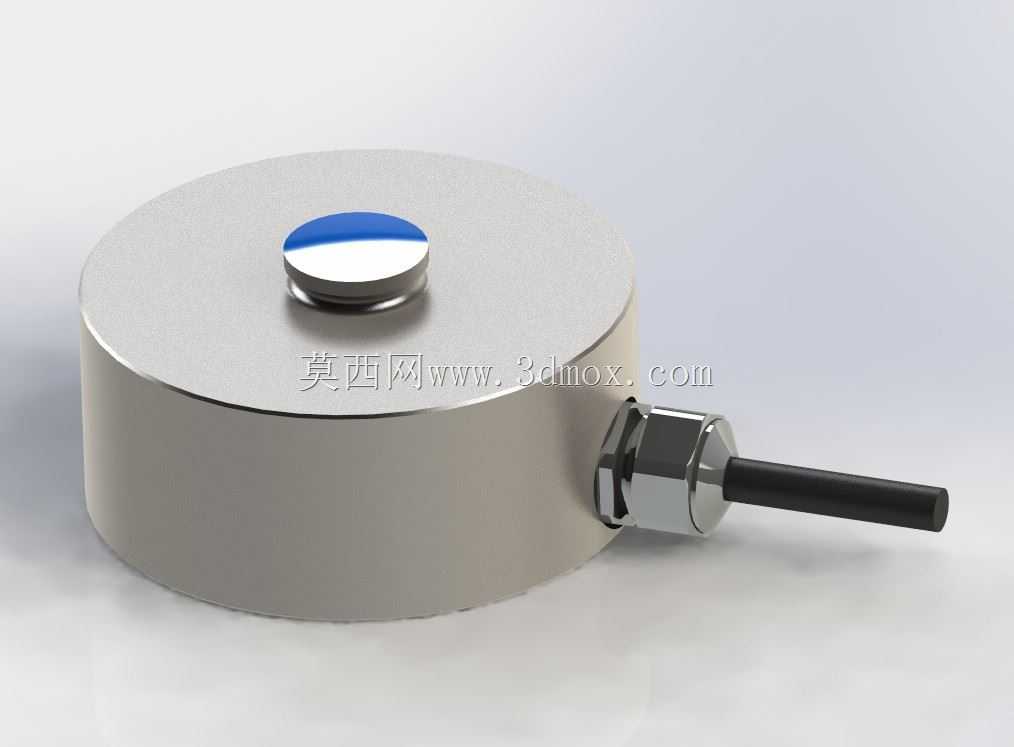

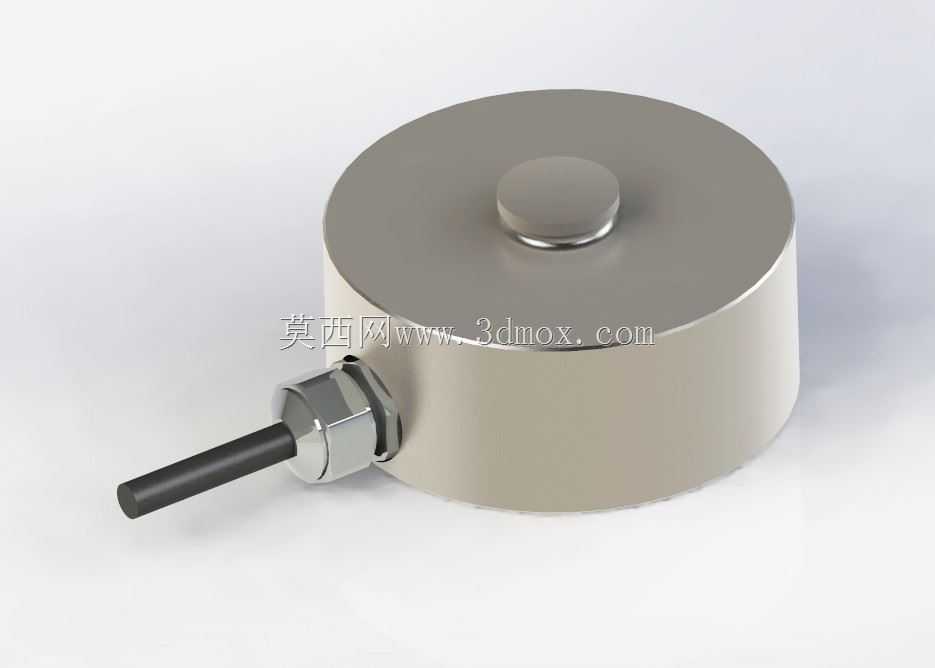

　　这款压向测力元件的三维结构，是面向工业现场压向力检测场景开发的紧凑式测力部件，日常在自动压装工位、材料力学测试台架、小型称重计量设备、工业机器人压装末端执行器上都能见到这类结构的应用，核心作用是将沿轴向施加的静态、动态压向载荷转化为可采集的电信号，为设备控制系统提供精准的力值反馈，避免压装过载、载荷不足引发的产品质量问题。从结构设计思路来看，整体采用矮圆柱式主体布局，主体外壳采用一体化金属切削成型，既保证了受力结构的刚性，又能为内部应变敏感元件提供可靠的防护，避免现场切削液、粉尘侵入影响测量精度。顶部突出的球面承压头是特意设计的受力结构，能够自动适配被压工件的端面微小倾斜，保证载荷始终沿传感器轴向传递，消除偏载带来的测量误差，

　　这一细节在实际压装场景中非常实用——很多现场工装的安装平行度很难做到绝对精准，球面承压结构可以大幅降低安装精度要求，同时保证测量数据的稳定性。侧面出线位置采用了金属锁紧接头，既可以固定引出线缆，避免线缆拉扯损坏内部接线，又能提升整体的防护等级，适配车间复杂的使用环境。从安装边界来看，这类矮圆柱结构的传感器占用安装空间极小，底部为平整安装面，可直接通过法兰孔或者粘接方式固定在工装基座上，不需要额外设计复杂的安装支架，对于设备内部紧凑空间的集成非常友好。不同量程的同结构传感器，主体外径、高度尺寸会根据额定量程做对应调整，量程越大的型号主体壁厚、承压头直径会相应增加，保证结构在满量程载荷下的形变处于弹性区间，不会出现塑性变形。

　　建模过程中需要重点关注承压头与主体的同轴度、内部应变片安装位的壁厚均匀性，这些尺寸公差会直接影响传感器的测量线性度与重复精度，外壳的圆角过渡位置也做了应力释放处理，避免长期受载出现应力集中导致结构疲劳损坏。这类测力部件在选型时，除了关注量程范围，还要结合安装空间的尺寸限制、现场的防护需求匹配对应型号，三维模型可以直接用于设备工装的装配干涉检查，提前确认安装位置的走线空间、承压头与工件的对接位置，减少现场安装调试的返工量。
