FC50紧凑型50kN压式称重测力传感器

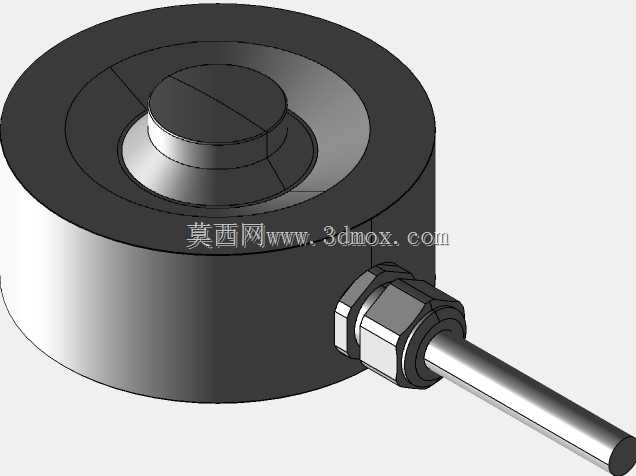

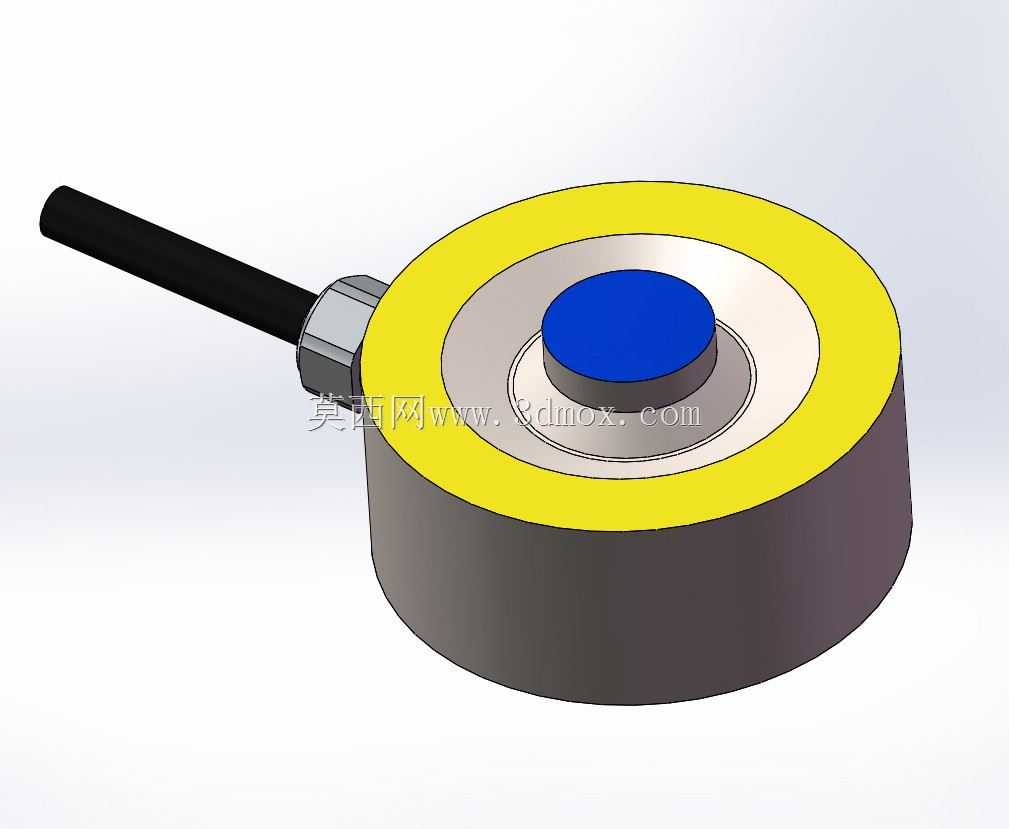

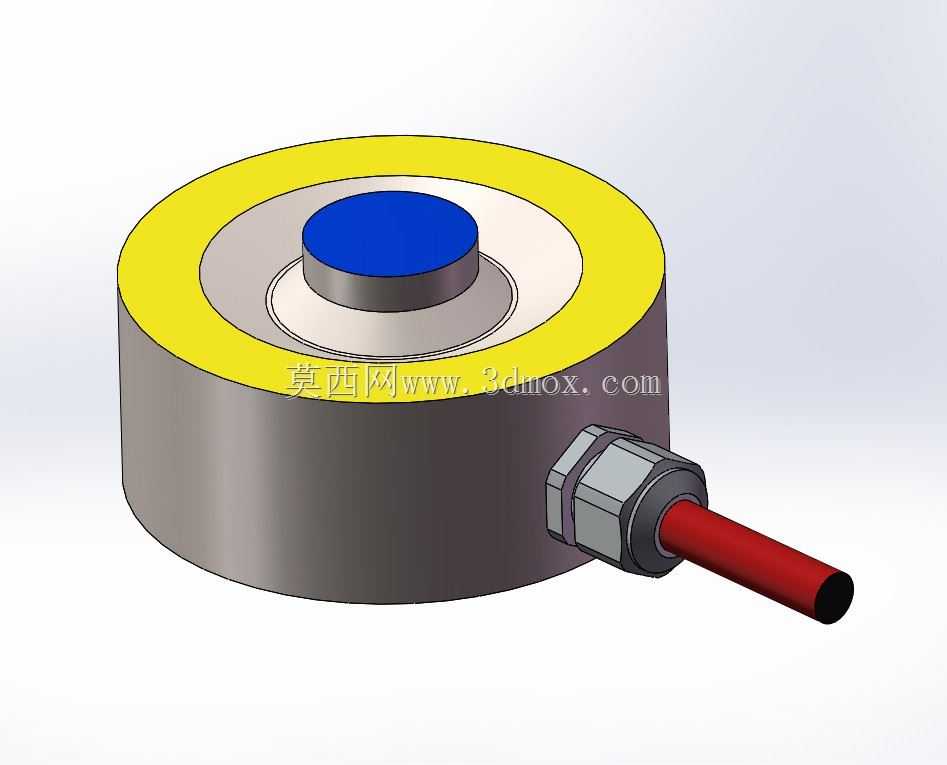

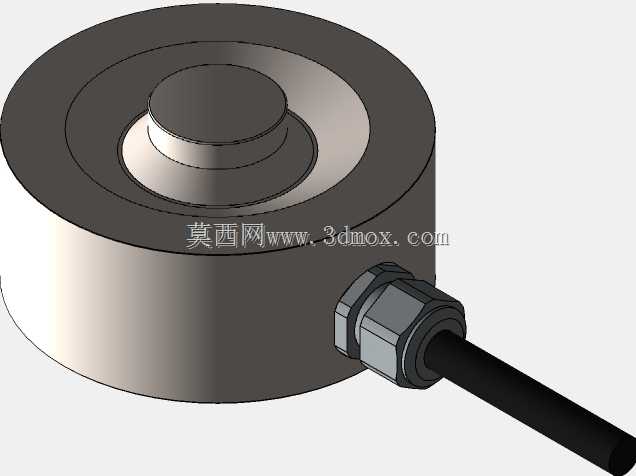

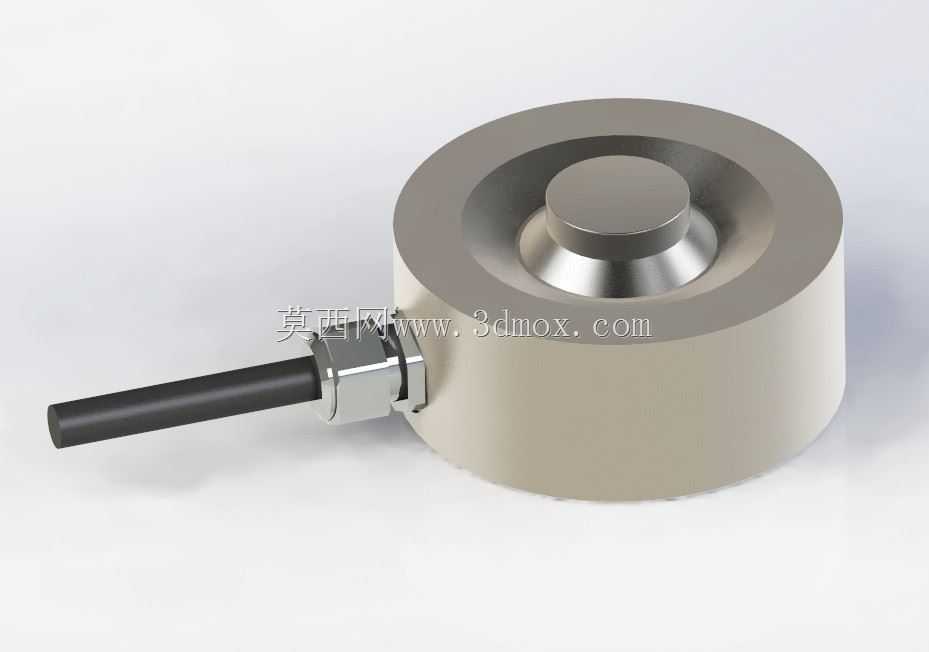

　　这款紧凑型压式测力元件，核心适配50kN量程内的静态、准动态压缩力检测场景，在工业装配压装工位的压装力闭环监控、小型料仓的称重计量、自动化压合设备的力值超限保护、实验台架的压力数据采集场景中都能适配。整体采用矮圆柱式主体结构，主体承压面做了同心环设计，中心凸起的承压凸台直接承接外部加载力，避免偏载带来的测量误差，凸台与主体外圈之间预留的环形间隙，可适配不同规格的压头工装，无需额外定制转接件就能完成安装对接。侧面出线的航插式接头做了密封处理，配合金属主体外壳，可适配车间多尘、有少量切削液飞溅的常规工业环境，出线方向沿主体径向延伸，安装时无需在承压方向预留出线空间，能进一步压缩整体安装高度，适配空间局促的设备内部安装位。

　　设计阶段优先考虑了安装便捷性，主体底部为平整安装面，可直接通过外圈的安装孔位固定在设备基座上，无需额外设计复杂的安装支座，承压端的受力点与安装基准面的同轴度公差控制在0.02mm以内，从结构根源降低侧向力对测量精度的干扰。内部应变片贴装位置经过反复校核，完全贴合压向力的应力传递路径，能将弹性体的微形变精准转化为电信号输出，线性度、重复精度都能满足工业现场的常规检测需求。不同于大吨位拉压双向传感器的冗余结构，这款产品完全针对纯压缩力检测场景做结构优化，剔除了不必要的拉向连接结构，整体外径控制在小尺寸范围内，安装时仅需保证加载力的作用线与传感器中心轴线重合，即可获得稳定的测量数据，日常维护仅需定期清理承压面的杂物、检查出线接头的紧固状态即可，无需复杂的校准操作，适配设备集成商做快速选型、快速装机的需求，在小型压力试验装置、自动化产线的压装工序、仓储物流的小型称重模块中都能直接复用，无需对原有设备结构做大幅改动。
